11
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
Таблице 1.
ТАБЛИЦА 1. Комплектность устройства
№ Наименование
Коли-
чество
1. Бензопила 1 шт.
2.
Руководство
по эксплуатации
1 шт.
3. Шина 1 шт.
4. Цепь пильная 1 шт.
5. Чехол для шины 1 шт.
6. Отвертка 1 шт.
7. Ключ свечной 1 шт.
8.
Ключ Г-образный
шестигранный 4мм
1 шт.
9.
Ключ Г-образный
шестигранный 5мм
1 шт.
10.
Емкость для приготовления
топливной смеси
1 шт.
11. Упор зубчатый 1 шт.
12.
Винт крепления зубчатого
упора
2 шт.
13. Гайка крышки шины 2 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
УСТАНОВКА ШИНЫ И ЦЕПИ
ВНИМАНИЕ!
Для работы используйте
шины и цепи, рекомендован-
ные заводом-изготовителем
для данной модели бензопилы.
ОСТОРОЖНО!
Все работы по установке и
регулировке цепи выполняйте
в защитных перчатках.
Для установки цепи и шины сделайте
следующее:
1. Перед установкой шины и цепи убе-
дитесь в том, что тормоз цепи нахо-
дится в расторможенном положении.
Для этого ручку тормоза 1 (Рис.2) по-
тяните на себя до щелчка.
2. Открутите гайки 2 и снимите крышку
шины 3 (Рис. 2).
3. Установите шину 4 пазом на шпильки
крепления шины 6 и передвиньте ее
в сторону муфты сцепления 5 для об-
легчения установки цепи (Рис. 2).

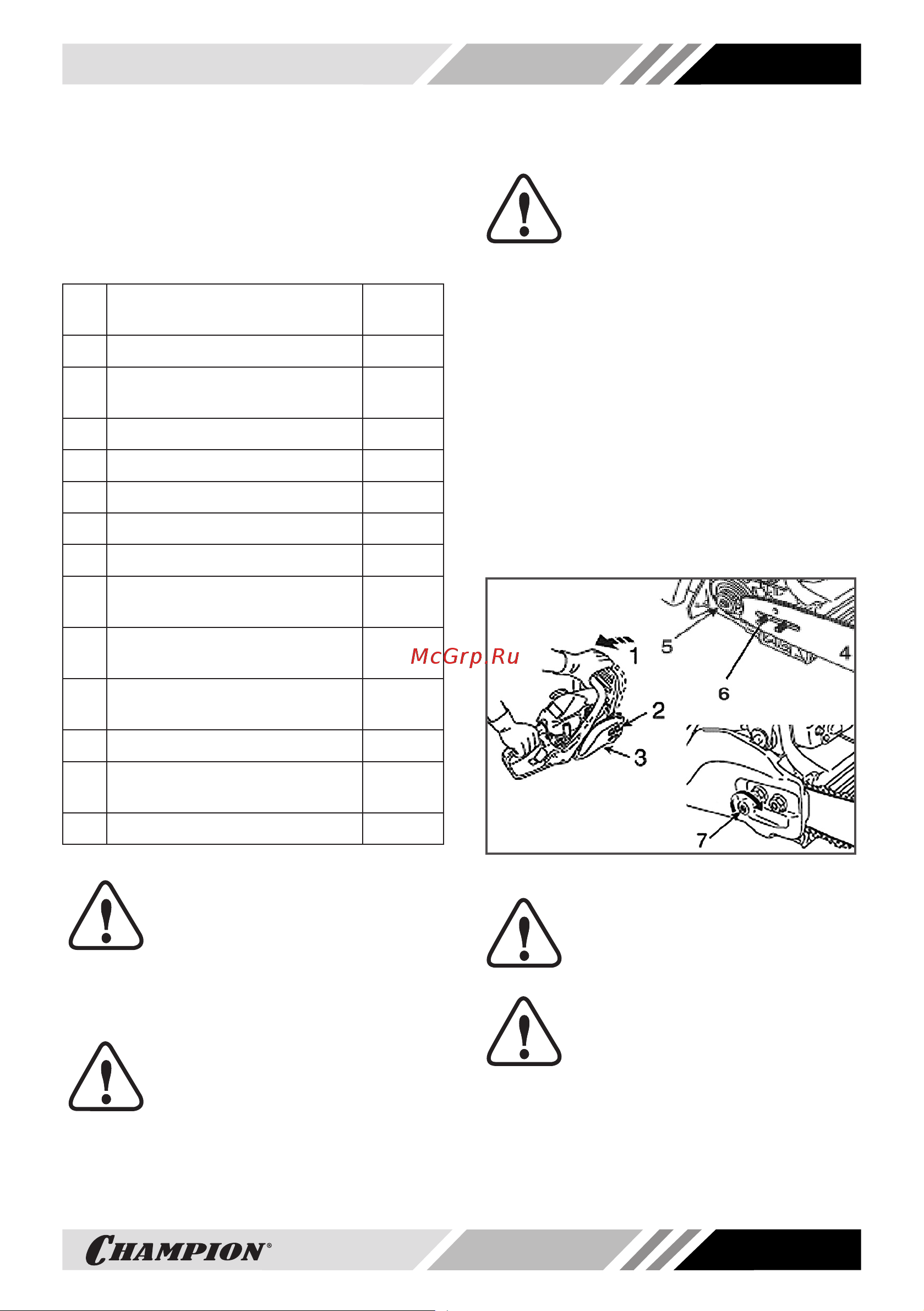

Рис. 2 Установка шины
ПРИМЕЧАНИЕ!
Для снятия крышки шины с
бензопилы может потребо-
ваться небольшое усилие.
ВНИМАНИЕ!
Перед установкой шины уда-
лите транспортировочные
шайбы со шпилек шины (если
предусмотрено конструкцией). Шайбы
предназначены только для транспор-
тировки бензопилы.
