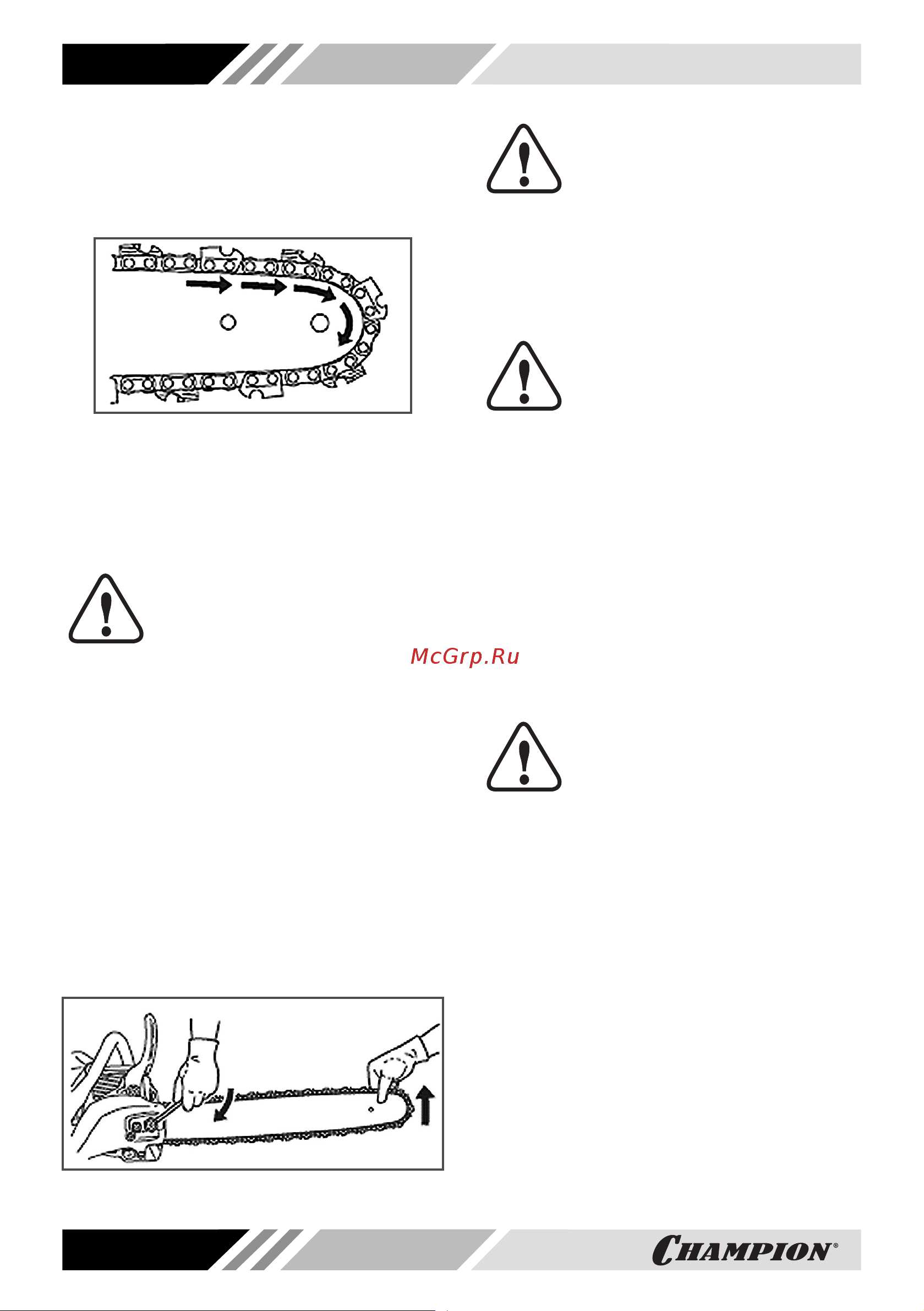

4. Установите пильную цепь как показано
на Рис. 3. При установке цепи следите
за тем, чтобы режущая кромка зуба
была расположена вперед по ходу дви-
жения цепи, т.е. по часовой стрелке.
Рис. 3 Установка пильной цепи
5. Вращая винт натяжителя цепи 7 (Рис.
2) против часовой стрелки, установи-
те палец натяжителя в крайнее ле-
вое положение. Установите на место
крышку шины 3 (Рис. 2).
ВНИМАНИЕ!
При установке крышки следи-
те за тем, чтобы палец натя-
жителя цепи совпал с отвер-
стием в направляющей шине.
6. Придерживая шину за передний ко-
нец, потяните ее вверх и закрутите
гайки крепления крышки, не затяги-
вая ключом.
7. Протяните рукой цепь вдоль по шине.
Правильно установленная цепь долж-
на свободно передвигаться по шине.
8. Отрегулируйте натяжение цепи (см.
раздел «Регулировка натяжения
цепи) вращая винт натяжителя цепи 7
(Рис. 2) по часовой стрелке.
9. Затяните гайки крепления крышки
шины ключом.
Рис. 4 Затяжка гаек крепления шины
ВНИМАНИЕ!
При затяжке гаек крепления
крышки шины ключом не сле-
дует прилагать чрезмерное
усилие. Достаточно закрутить гайку
до касания крышки шины (крышка шины
при этом должна плотно прилегать к
корпусу бензопилы) не прилагая усилий.
Затем поверните ключ примерно на 1/8
оборота.
ВНИМАНИЕ!
Затяжка гайки крепления
шины с чрезмерным усилием
приведет к повреждению резь-
бы шпильки или вытягиванию ее из по-
садочного места в картере двигателя.
Данная неисправность не подлежит ре-
монту по гарантии.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
От правильного натяжения цепи зависит
эффективность пиления, а также срок
службы ведущей звездочки, пильной
цепи и направляющей шины. Натяжение
цепи должно проверяться перед началом
работы, а также при каждой заправке то-
пливом.
ВНИМАНИЕ!
Перед началом регулировки на-
тяжения цепи ослабьте гайки
крепления крышки шины (при
установке шины и цепи гайки не затя-
гивайте). Регулировка с затянутыми
гайками приведет к повреждению меха-
низма натяжения цепи и не подлежит
ремонту по гарантии.
1. Удерживая шину за передний конец,
приподнимите ее вверх.
2. Вращайте винт натяжителя цепи по
часовой стрелке до тех пор, пока цепь
не будет плотно прилегать к нижней
части шины (Рис. 5).
3. Вращайте шестерню до тех пор,
пока цепь не будет плотно прилегать
к нижней части шины, на середине
шины цепь должна выходить из на-
правляющего паза на высоту зуба
(Рис 6).
