4. ОБЩИЙ ВИД МОТОБЛОКА
Мотоблок состоит из следующих основных частей (фото 1):
1. Ручка регулятора оборотов двигателя - служит для регулировки
оборотов двигателя.
2. Ручка сцепления - служит для включения и выключения привода
редуктора и для начала движения и остановки. При нахождении ручки
сцепления в верхнем положении мотоблок остановлен, привод редукто-
ра отключен, сцепление выключено. При нахождении ручки сцепления
в нижнем положении, сцепление включено, привод сцепления включен,
фрезы вращаются, мотоблок движется на выбранной передаче.
3. Рычаг переключения передач - служит для переключения передач.
4. Ручка реверса - служит для движения назад.
5. Сошник - служит для получения необходимой глубины обработки
почвы при культивировании.
6. Крылья защитные - служат для защиты двигателя, работающего
оператора от вращающихся частей мотоблока, а также от летящей во
время работы почвы и прочих предметов.

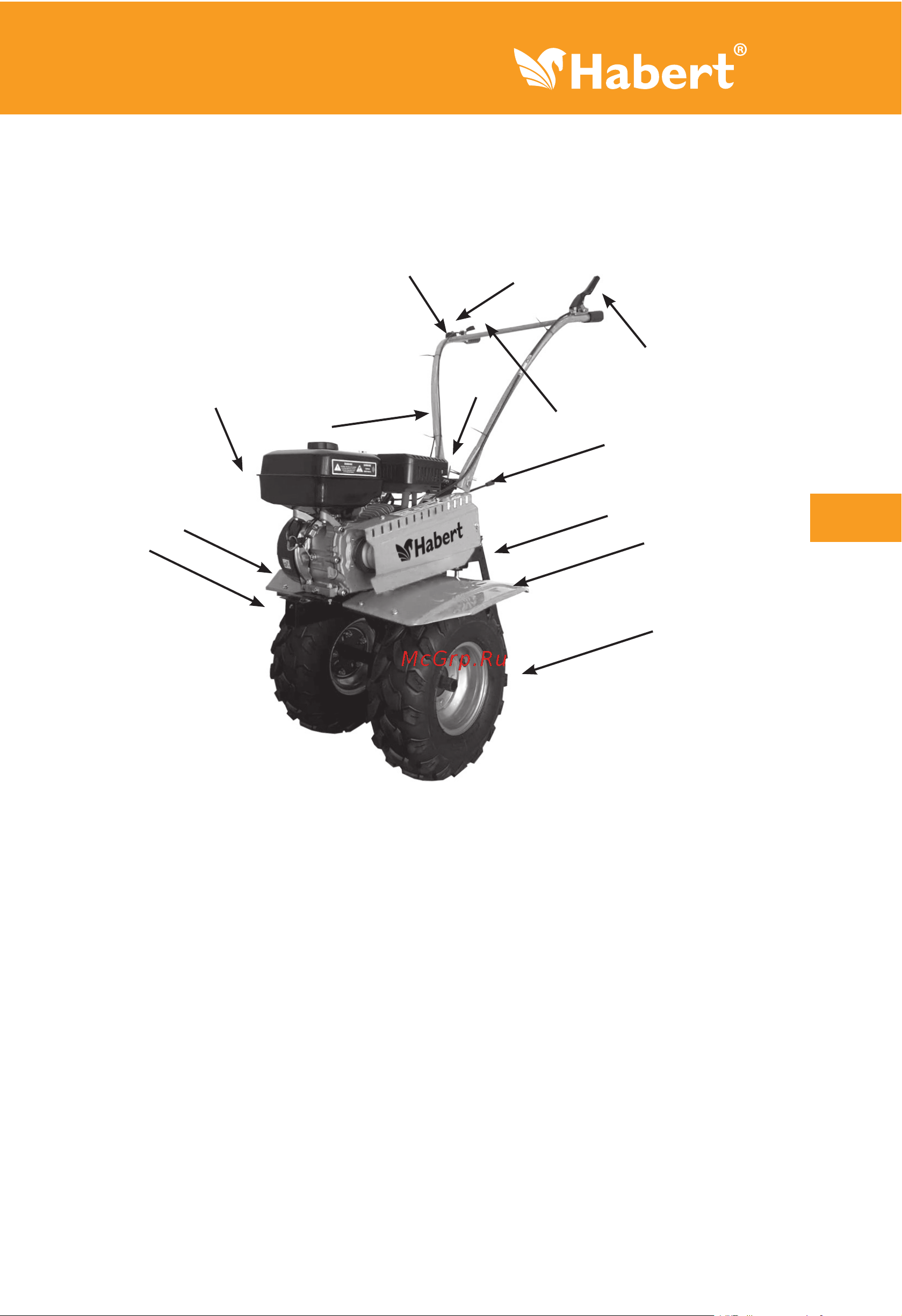

Фото 1
9
8
12
1
2
3
4
5
6
7
11
13
