6. СБОРКА МОТОБЛОКА

Мотоблок поставляется в упаковке в транспортном положении.

Раскройте упаковку и проверьте его комплектность.

6.1. Монтаж защитных крыльев.

Для защиты оператора от летящей во время работы почвы и прочих

предметов необходимо установить защитные крылья на мотоблок.

• Открутите болты М8х40 (фото 2 поз. 6) крепления двигателя к раме.

• Установите переднюю правую (фото 2 поз. З) и левую (фото 2 поз. 4)

соединительные планки крыльев из комплекта поставки.

• Закрепите с помощью болтов М8х40, шайбы М8, гровера М8, гайки

М8. Не затягивайте гайку, только наживите.

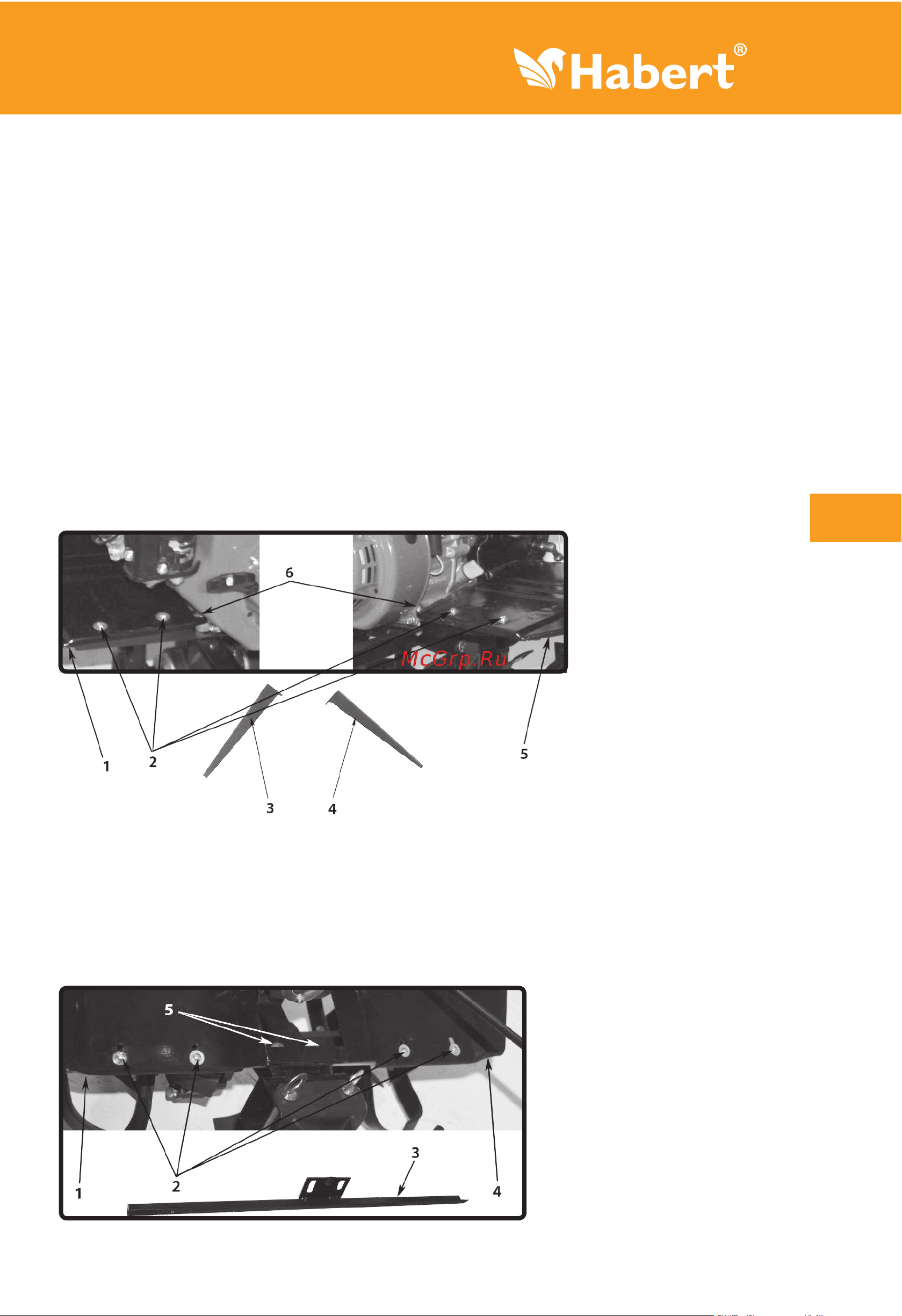

Фото 2

1. Крыло защитное

правое.

2. Болт М6х16, шайба Мб,

гровер Мб, гайка Мб.

3. Передняя правая

соединительная планка

крыльев.

• Возьмите 2 болта М10х25, 2 шайбы М10, 2 гровера М10, 2 гайки М10

из комплекта поставки.

• Установите заднюю соединительную планку (фото 3 поз. З)

и закрепите с помощью болтов М10х25, шайбы М10, гровера М10, гайки

М10. Не затягивайте гайку, только наживите.

Фото 3

1. Крыло защитное левое

2. Болт М6х16, шайба Мб,

гровер Мб, гайка Мб

3. Задняя соединительная

планка крыльев

4. Крыло защитное правое

5. Болт М10х25, шайба М10,

гровер М10, гайка М10

4. Передняя левая соеди-

нительная планка крыльев.

5. Крыло защитное левое.

6. Болт М8х40, шайба М8,

гровер М8, гайка М8.
