14
Мотоблок HABERT Руководство по эксплуатации
HABERT.PRO
• Установите крылья на соединительные планки и закрепите
с помощью болтов М6х16, шайбы Мб, гровера Мб, гайки Мб.
Не затягивайте гайки, только наживите.
• Затяните гайки болтов М8х40 и М10х25, которые крепят
соединительные планки крыльев.
• Затяните гайки болтов М6х16, которые крепят защитные крылья.
6.2. Установка руля управления.

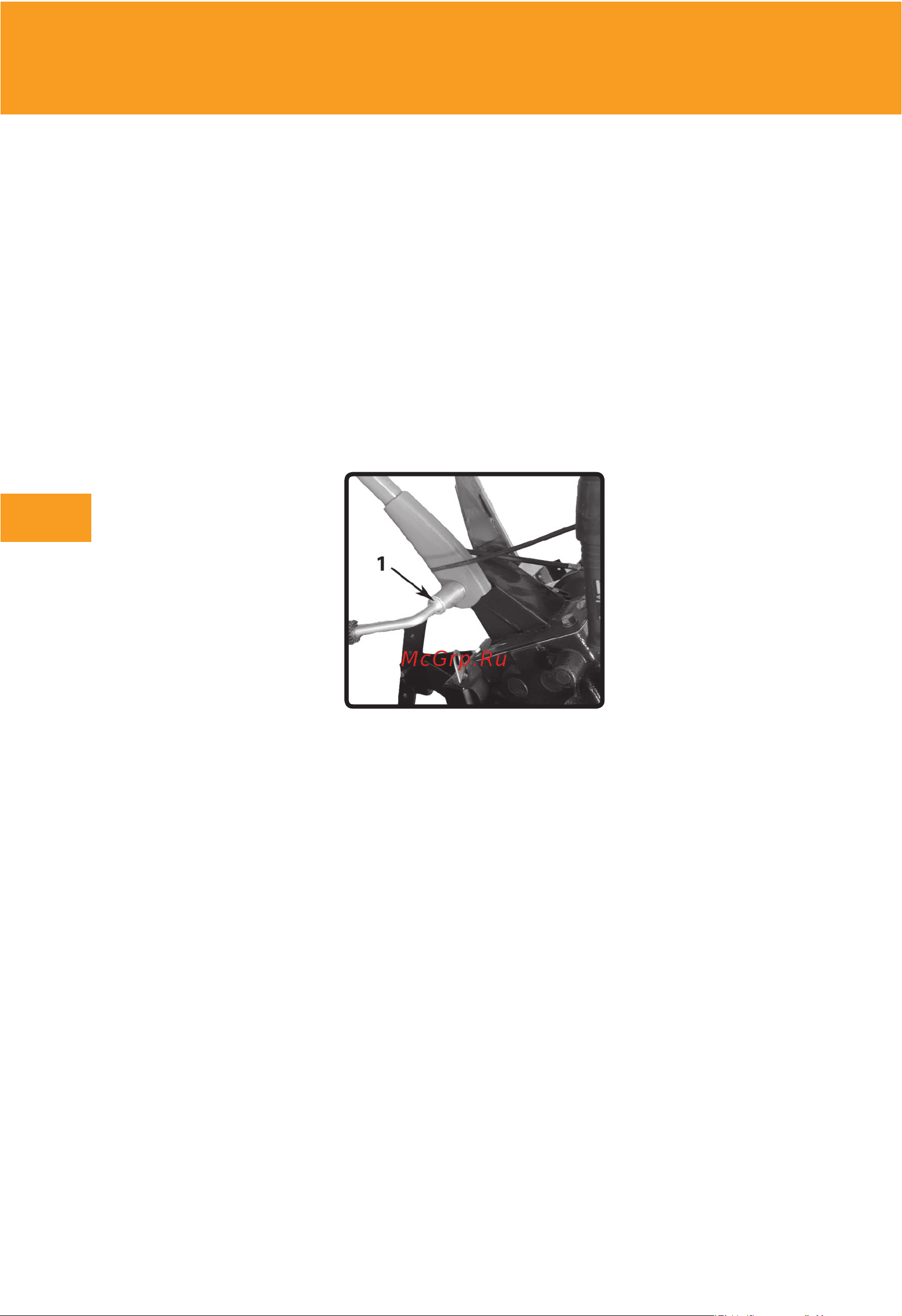

• Открутите рычаг фиксации положения (фото 4 поз. 1) и установите
руль.
• Для фиксации руля - крепко затяните рычаг.
Фото 4
6.3. Сборка фрез.
Последовательно установите на фланцы осей - фрезы.
На каждый фланец устанавливается 2 правых фрезы и 2 левых фрезы.
Устанавливайте фрезы таким образом, чтобы заточенные поверхности
фрез(фото 5 поз. 1 и поз. 7), при работе, вращались вперед. Соберите
фрезы согласно схеме. Для этого Вам необходимо приготовить: ось
крепления фрезы (для установки 1 группы фрез) - 2 шт. (фото 5 поз. 9);
ось крепления фрезы (для установки 1 группы фрез) - 2 шт. (фото 5
поз. 8); фреза левая - 12 шт. (фото 5 поз. 6); фреза правая - 12 шт.
(фото 5 поз. 5); болт М10х40 - 24 шт. (фото 5 поз. 4); гровер М10 - 24 шт.
(фото 5 поз. З); гайка М10 - 24 пгг(фото 5 поз. 2). После сборки затяните
все болты максимально возможным усилием. Вставьте ось крепления
фрезы (для установки 1 группы фрез) в ось крепления фрезы (для
установки 1 группы фрез) и зафиксируйте пальцем цилиндрическим
8x40 мм и шплинтом. После установите собранные фрезы на ось
редуктора и зафиксируйте пальцем цилиндрическим 8x40 мм
и шплинтом.
