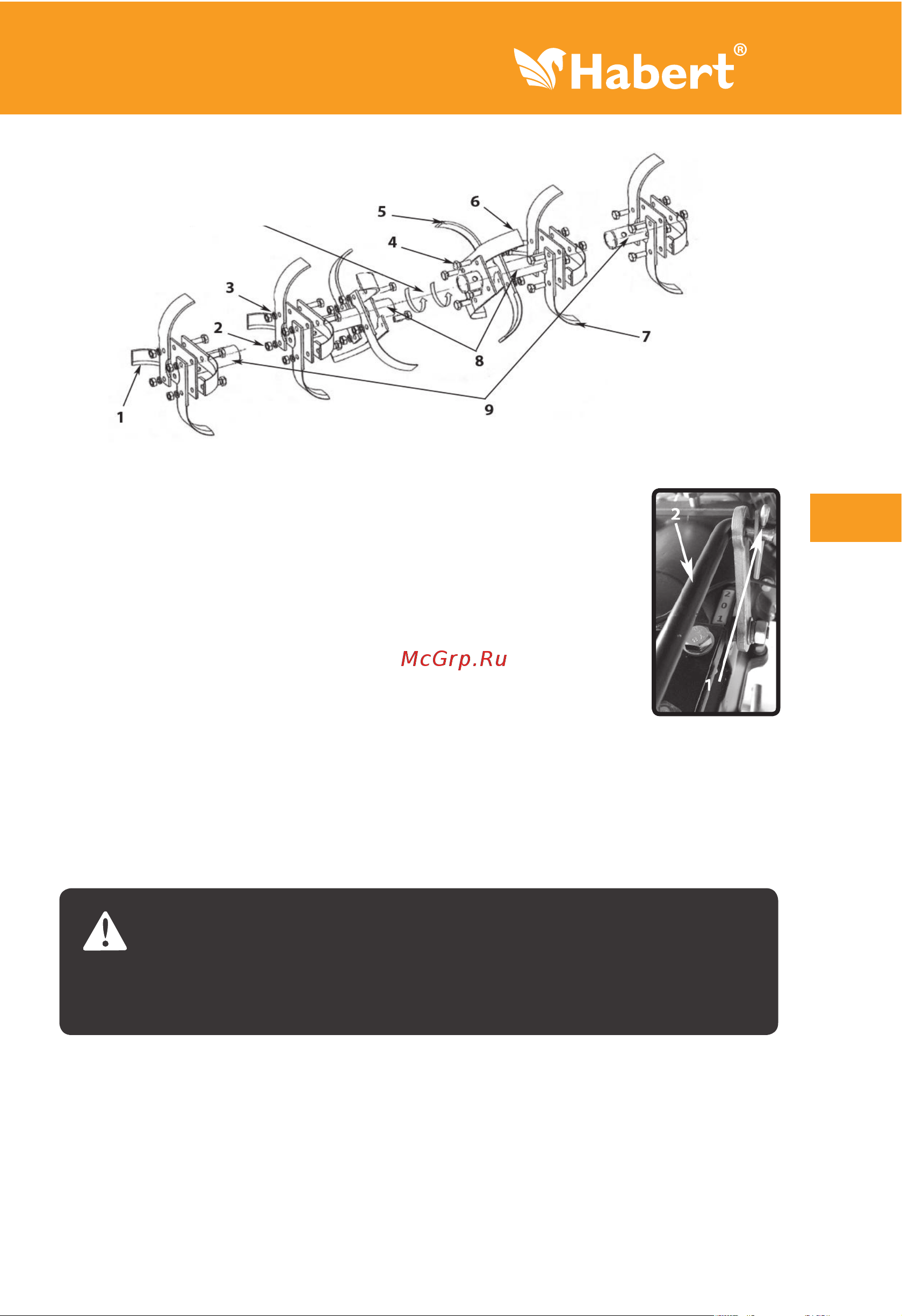

15
HABERT.PRO
6.4. Установка рычага переключения передач.
• Возьмите палец цилиндрический 5x25 мм (1 пгг.)
(фото 6 поз. 1), шплинт (1 шт.) и рычаг переключения
передач (фото 6 поз. 2) из комплекта поставки.
• Установите рычаг переключения передач
согласно рисунку.
• Вставьте цилиндрический палец в отверстие
и зафиксируйте шплинтом.
Фото 6
7. ПОДГОТОВКА МОТОБЛОКА К РАБОТЕ И ОРГАНЫ УПРАВЛЕНИЯ
7.1. Проверка и заполнение картера двигателя смазочным
маслом.
Ваш двигатель оснащен системой защиты запуска без масла. Система
защиты автоматически остановит двигатель, прежде чем уровень масла
упадет ниже безопасного. Тем не менее, чтобы избежать этого, всегда
проверяйте уровень масла в двигателе перед запуском.
Проверку уровня масла в картере двигателя следует осуществлять
только при нахождении двигателя в горизонтальном положении.
ВНИМАНИЕ!
Двигатель поставляется без масла. Перед запуском двигателя,
обязательно залейте масло согласно инструкциям данного руковод-
ства. Если Вы запустите двигатель без масла, то двигатель
будет невосстановимо поврежден.
Фото 5
направление вращения
