19
HABERT.PRO
ВНИМАНИЕ!
Топливо может стать несвежим, если оно хранится более 30 дней.
Несвежее топливо вызывает образование кислотных и смоляных
отложений в топливной системе или важных деталях карбюратора.
Бензин должен быть слит из двигателя в подходящую канистру,
если двигатель не планируется использовать в течение 30 дней.
Дайте двигателю поработать, пока он не остановится из-за отсут-
ствия топлива.
7.4. Регулировка руля управления.
• Установите руль управления на вал рулевой колонки.
• Для изменения угла наклона в вертикальной плоскости руля
частично открутите рычаг фиксации положения (фото 8 поз. 1)
и установите руль на нужный уровень высоты.
• Для фиксации положения - крепко затяните рычаг.

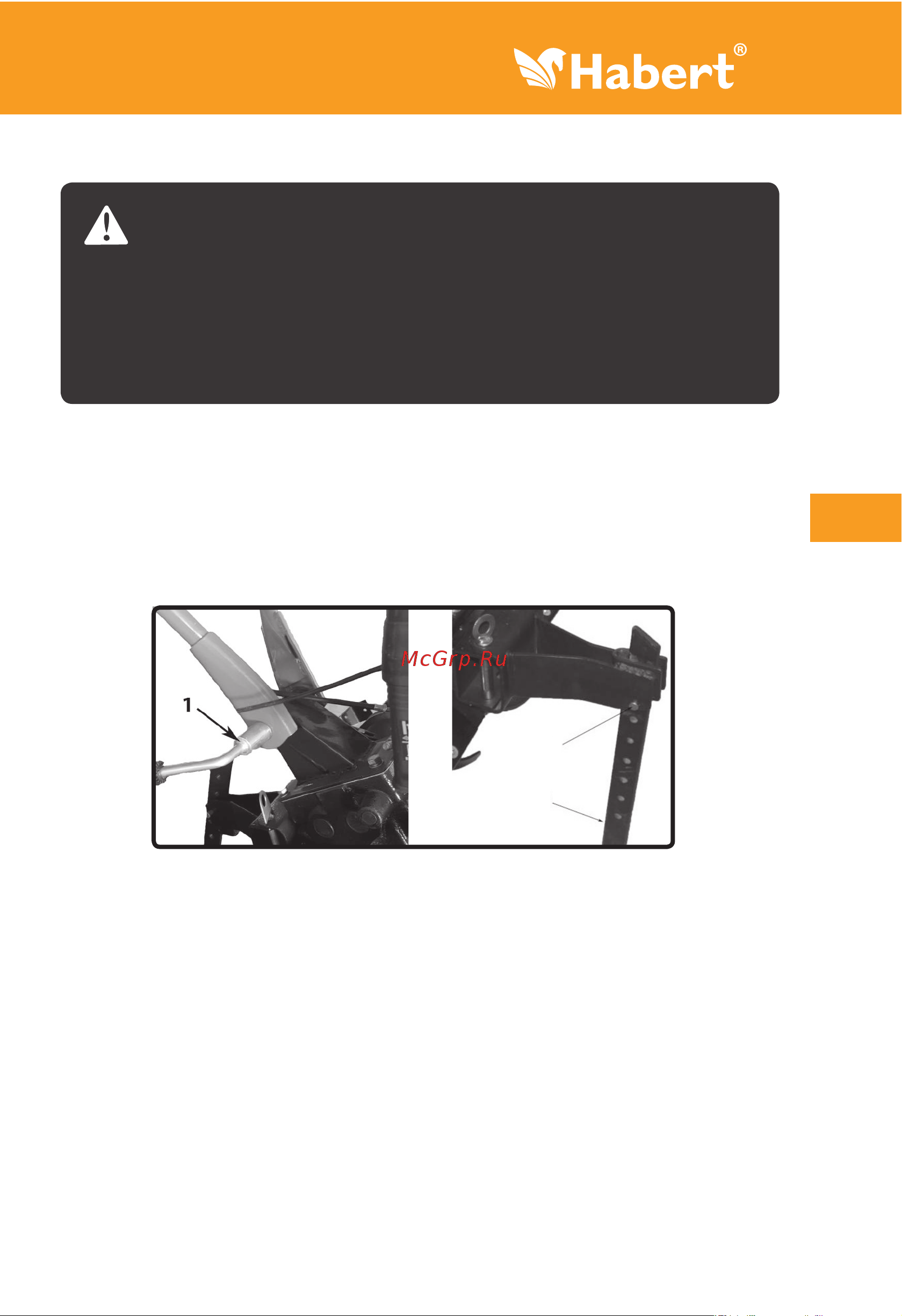

Фото 8
7.5. Регулировка глубины вспашки.
Для регулировки глубины вспашки необходимо отрегулировать по
высоте сошник.
• Вынуть шплинт и палец цилиндрический 8x40 мм (фото 8 поз. 1)
• Переместить сошник (фото 8 поз. 1) вверх (глубина вспашки
уменьшится) или вниз (глубина вспашки увеличится)
• Вставьте палец цилиндрический 8x40 мм (фото 8 поз. 1) и шплинт.
Правильная регулировка зависит от почвы.
