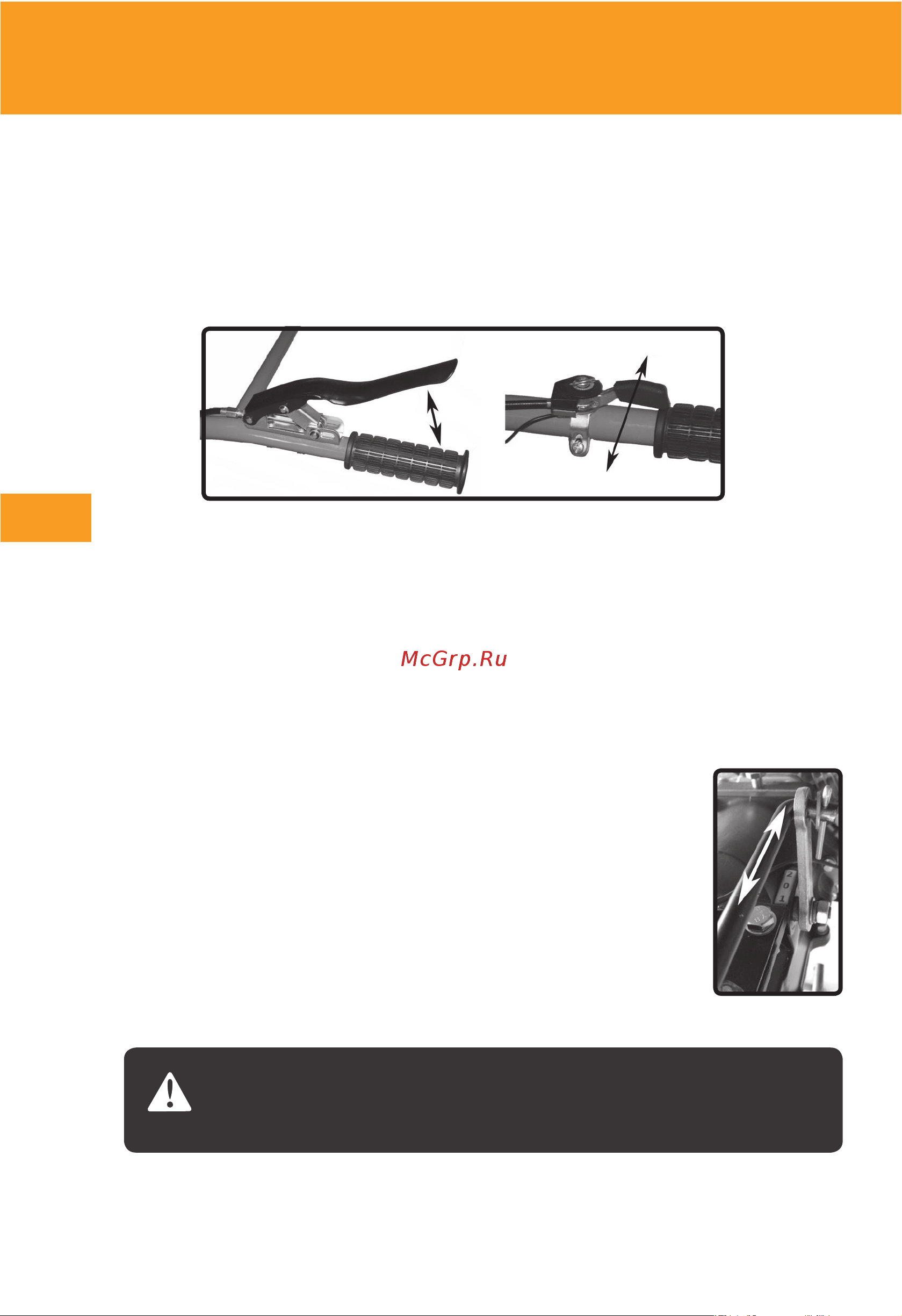

20
Мотоблок HABERT Руководство по эксплуатации
HABERT.PRO
7.6. Ручка сцепления.
Сцепление мотоблока обеспечивает передачу крутящего момента
двигателя к редуктору. Когда ручка сцепления нажата, сцепление
включено, крутящий момент передается на редуктор. При отпущенной
ручке сцепления редуктор отключается от двигателя.
Фото 9
быстро
медленно
7.7. Ручка регулятора оборотов двигателя.
С помощью ручки регулятора оборотов двигателя можно уменьшать
и увеличивать обороты двигателя. При перемещении в крайнее правое
положение обороты увеличиваются, в крайнее левое - уменьшаются.
7.8. Рычаг переключения передач.
Рычагом переключения передач необходимо управлять в соответ-
ствии с установленным оборудованием и с условиями работ.
Порядок переключения передач:
• Установите минимальные обороты двигателя
с помощью ручки регулятора оборотов.
• Выключите сцепление (ручка сцепления отпущена).
• Переместите рычаг переключения передач
в желаемое положение.
Фото 10
ВНИМАНИЕ!
Если рычаг переключения передач не перемещается в желаемое по-
ложение, нажмите ручку сцепления и слегка переместите мотоблок.
