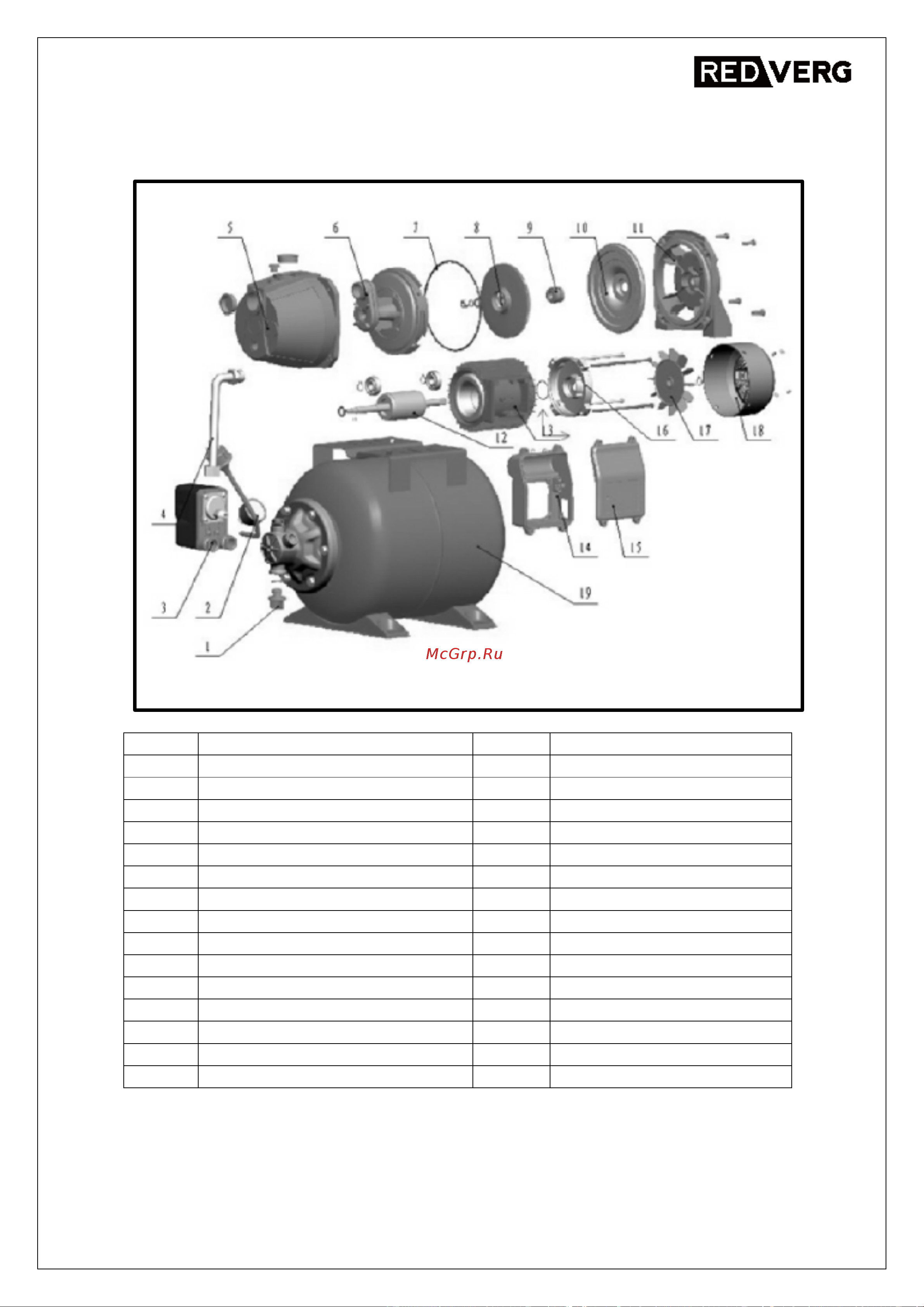

RD-SP60/24L; 80/24L; 100/24L
№ поз.
Деталь
№ поз.
Деталь
1
Сливная пробка.
16
Задняя крышка.
2
Манометр.
17
Вентилятор.
3
Реле давления.
18
Крышка электродвигателя.
4
Соединяющий шланг.
19
Гидробак.
5
Корпус насоса.
6
Диффузор.
7
Кольцевое уплотнение.
8
Рабочее колесо.
9
Механическое уплотнение.
10
Крышка.
11
Опора.
12
Ротор.
13
Статор.
14
Клеммная коробка.
15
Крышка клеммной коробки.
12
