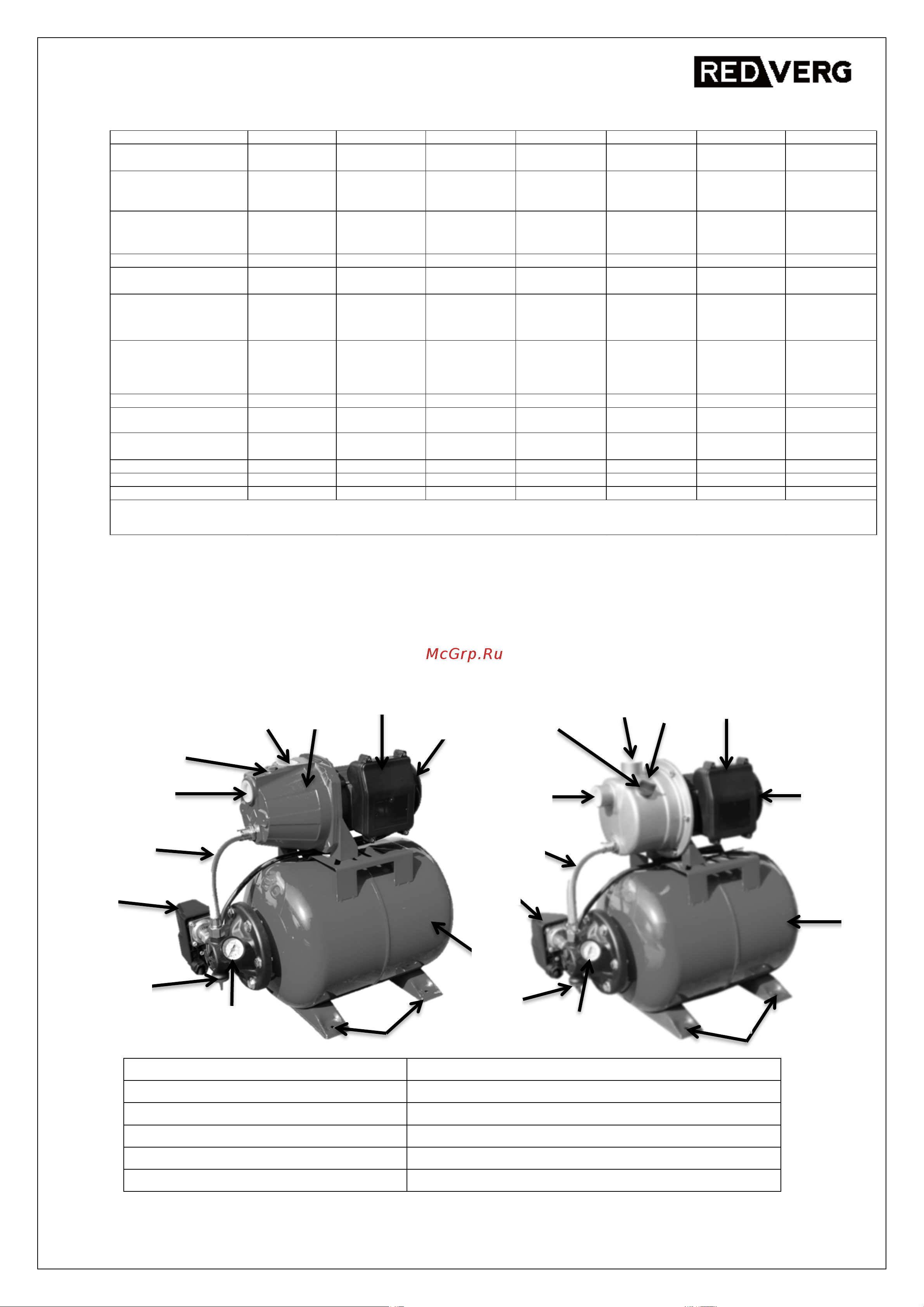

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
ВНИМАНИЕ! Производитель вправе изменять, вносить изменения в конструкцию
насосов и их технические параметры без предварительного уведомления.
4.
УСТРОЙСТВО НАСОСНЫХ СТАНЦИЙ.
Рис 1.
1. Нагнетательный патрубок.
7. Заливное отверстие с пробкой.
2. Всасывающий патрубок.
8. Гидробак (мембранный, горизонтальный).
3. Корпус насоса.
9. Реле давления.
4. Монтажные отверстия (4 шт).
10. Шланг.
5. Электродвигатель насоса.
11. Манометр.
6. Клеммная коробка.
12. Сливное отверстие с пробкой.
Характеристики
RD-SP60/24L
RD-SP80/24L
RD-SP100/24L
RD-SPS60/24L
RD-SPS80/24L
RD-SPS100/50L
Потребляемая мощность
электродвигателя, Вт
600
800
1000
600
800
1000
1000
Диаметр входного и
выходного отверстия, дюйм
1"
1"
1"
1"
1"
1"
1"
Максимальная
производительность, л/мин
50
50
58
50
50
58
58
Максимальный напор,м
27
35
36
27
35
36
36
Максимальная высота
всасывания, м
8
8
8
8
8
8
8
Максимальная
Температура
перекачиваемой воды, °C
35
35
35
35
35
35
35
Материал рабочего
колеса(крыльчатки)
Полифениленокси
д(
констукционный
термопластик)
Полифениленокси
д( констукционный
термопластик)
Полифениленоксид
( констукционный
термопластик)
Полифениленоксид
( констукционный
термопластик)
Полифениленоксид
( констукционный
термопластик)
Полифениленокси
д( констукционный
термопластик)
Полифениленоксид
( констукционный
термопластик)
Объём гидробака, л
24
24
24
24
24
24
50
Диапазон рабочего
давления, bar
1,5-2,8
1,5-2,8
1,5-2,8
1,5-2,8
1,5-2,8
1,5-2,8
1,5-2,8
Частота вращения
двигателя, об/мин
2900
2900
2900
2900
2900
2900
2900
Клас изоляции
F
F
F
F
F
F
F
Клас защиты
IPX 4
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
Корпус насоса: серия RD-SP- чугун; серия RD-SPS- нержавеющая сталь
2
1
3
4
5
6
7
8
9
10
11
8
4
5
10
11
6
9
2
3
7
1
12
12
4
