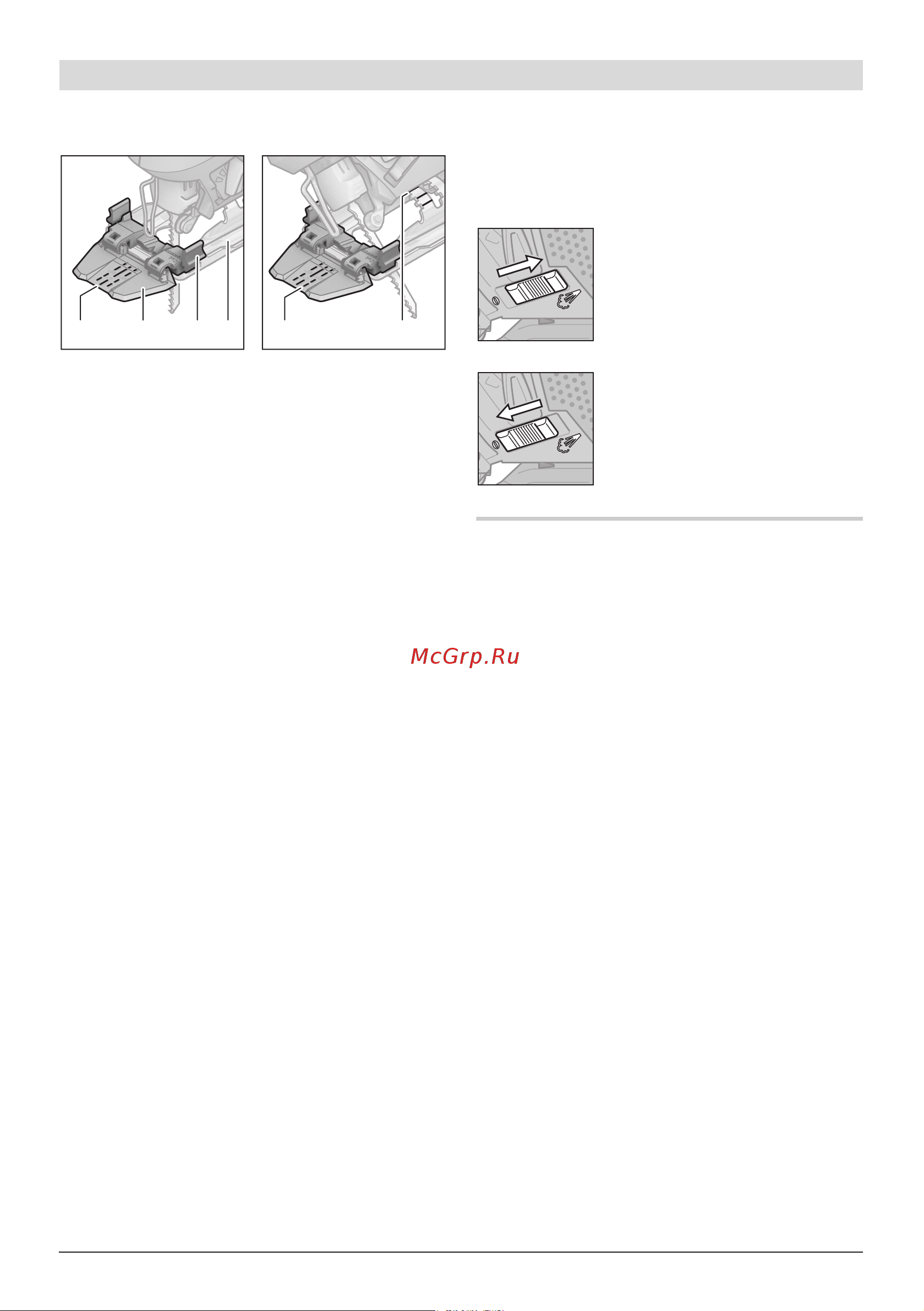

110 | Hrvatski
2 609 003 952 | (6.10.09) Bosch Power Tools
Kontrola linije rezanja kod kosog rezanja
Za kontrolu linije rezanja, na kontrolnom
prozorčiću za „Cut Control“ 11 nalazi se jedna
oznaka 24 za pravokutno rezanje sa 0° i po
jedna oznaka 25 za u desno ili lijevo koso rezanje
sa 45°, prema skali 20.
Oznaka reza za kut kosog rezanja između 0° i
45° dobije se proporcionalno. Ona se na
kontrolnom prozorčiću za „Cut Control“ 11
dodatno nanosi sa manje trajnim markerom i
lako ponovno skida.
Za radove točno na mjeru najbolje je da
provedete probno rezanje.
Pomicanje ploče podnožja (vidjeti sliku G)
Za rezanje uz rub, ploča podnožja 6 se može
pomaknuti prema natrag.
Otpustite vijak 19 i uvucite ploču podnožja 6 do
graničnika, u smjeru usisnog nastavka 4.
Ponovno stegnite vijak 19.
Piljenje sa pomaknutom pločom podnožja 6
moguće je samo sa kutom kosog rezanja od 0°.
Osim toga, kontrola linije rezanja „Cut Control“
ne smije se koristiti sa podnožjem 10,
graničnikom paralelnosti sa kružnim rezačem 21
(pribor), kao i sa zaštitom od lomljenja
strugotine 16.
Naprava za puhanje strugotine
Sa zračnom strujom naprave za puhanje strugo-
tine 8 linija rezanja se može držati slobodna od
strugotine.
Puštanje u rad električnog alata
f Pridržavajte se mrežnog napona! Napon
izvora struje mora se podudarati s podacima
na tipskoj pločici električnog alata. Električni
alati označeni s 230 V mogu raditi i na 220 V.
Uključivanje/isključivanje
Za uključivanje električnog alata pritisnite pre-
kidač za uključivanje/isključivanje 2.
Za aretiranje prekidača za uključivanje/isključi-
vanje 2 držite ga pritisnutog i pomaknite areti-
ranje 1 u desno ili lijevo.
Za isključivanje električnog alata otpustite pre-
kidač za uključivanje/isključivanje 2. Kod are-
tiranja najprije pritisnite prekidač za uključi-
vanje/isključivanje 2, a nakon toga ga otpustite.
0˚
45˚
45˚
0˚
22
,5
˚
45˚
0˚
45˚
45˚
24
25
11 10 6
20
Uključiti napravu za puhanje
strugotine: Za radove sa velikim
skidanjem strugotine u drvu,
plastici i sličnom materijalu,
prekidač 8 pomaknite u smjeru
usisnog nastavka.
Isključiti napravu za puhanje
strugotine: Za radove u metalu,
kao i kod priključenog usisavanja
prašine, prekidač 8 pomaknite u
smjeru lista pile.
