Русский | 51
Bosch Power Tools 2 609 003 952 | (6.10.09)
Для настройки точного угла наклона опорная
плита оснащена слева и справа точками фик-
сирования для значений в 0°, 22,5° и 45°.
Поверните опорную плиту 6 в соответствии со
шкалой 20 в желаемое положение. Другие зна-
чения угла наклона могут быть установлены с
помощью угломера.
Затем сместите опорную плиту 6 в направ-
ление пильного полотна 15 до упора.
Затяните винт 19.

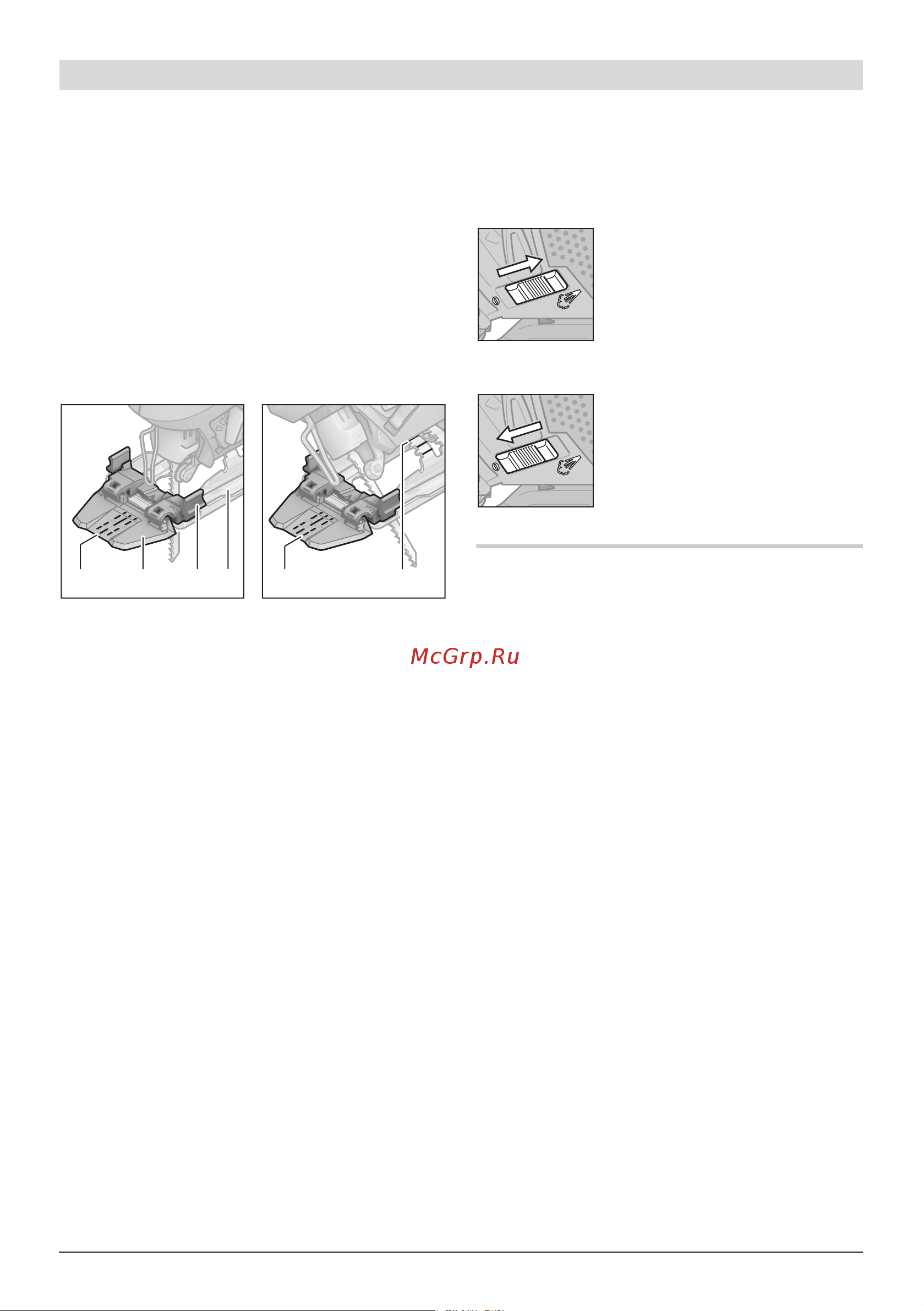

Контроль линии распила при косой распиловке
Для контроля линии распила на окошке «Cut
Control» 11 есть метка 24 для распиливания
под прямым углом 0° и по одной метке 25 для
распиливания под правым и левым углом 45°
в соответствии со шкалой 20.
Угол распиливания в диапазоне между 0° и 45°
определяется пропорционально. Метку можно
дополнительно обозначить на окошке для
контроля линии распиливания «Cut Control» 11
стирающимся маркером и потом снова стереть.
Чтобы достичь точных результатов,
рекомендуется сначала сделать пробный
пропил.
Смещение опорной плиты (см. рис. G)
При пилении вблизи кромки опорная плита 6
может быть смещена назад.
Отпустите винт 19 и сместите опорную плиту 6
до упора в направлении патрубка отсоса 4.
Затяните винт 19.
Распиливание со смещенной опорной плитой
6 возможно только под углом 0°. Кроме того,
нельзя использовать узел контроля линии
распила «Cut Control» с цоколем 10,
параллельный упор с приспособлением для
вырезания по кругу 21 (принадлежность), а
также противоскольный вкладыш 16.
Система сдува опилок
С помощью воздушной струи системы сдува
опилок 8 линию реза можно держать чистой от
опилок.
Включение электроинструмента
f Учитывайте напряжение сети!
Напряжение источника тока должно
соответствовать данным на заводской
табличке электроинструмента.
Электроинструменты на 230 В могут
работать также и при напряжении 220 В.
Включение/выключение
Для включения электроинструмента нажмите
на выключатель 2.
Для фиксирования выключателя 2 держите
его вжатым и передвиньте фиксатор 1
направо или налево.
Для выключения электроинструмента отпусти-
те выключатель 2. При задействованном фик-
саторе сначала нажмите на выключатель 2 и
потом отпустите его.
Управление частотой ходов
Изменяя усилие нажатия на выключатель 2,
Вы можете плавно менять частоту ходов
включенного электроинструмента.
При зафиксированном выключателе 2
уменьшение числа ходов невозможно.
Необходимая частота ходов зависит от
материала и рабочих условий и может быть
определена методом проб.
0˚
45˚
45˚
0˚
22
,5
˚
45˚
0˚
45˚
45˚
24
25
11 10 6
20
Включение системы сдува
опилок: При работах с
большим съемом стружки на
древесине, пластмассе и
подобных материалах передви-
ньте выключатель 8 в направле-
нии патрубка отсоса.
Выключение системы сдува
опилок: При обработке металла
и при подключенном пылет-
сосе передвиньте выключатель
8 в направлении пильного
полотна.
OBJ_BUCH-1119-001.book Page 51 Tuesday, October 6, 2009 11:00 AM
