12 | Polski
2 609 003 952 | (6.10.09) Bosch Power Tools
Praca
Rodzaje pracy
f Przed wszystkimi pracami przy elektronarzę-
dziu należy wyciągnąć wtyczkę z gniazda.
Regulacja ruchu oscylacyjnego
Regulowana czterostopniowa oscylacja brzesz-
czotu zapewnia optymalne dostosowanie pręd-
kości cięcia, mocy skrawania i jakości cięcia do
właściwości obrabianego materiału.
Za pomocą dźwigni 7 można regulować ruch
oscylacyjny, także podczas biegu maszyny.
Optymalny dla konkretnego zastosowania sto-
pień oscylacji można dobrać jedynie drogą prób.
Następujące wskazówki mogą ułatwić dobór:
oscylacja powinna być tym mniejsza (względ-
nie całkowicie wyłączona), im dokładniejsze
ma być cięcie, o miękkich, nie wyszczerbio-
nych krawędziach.
do obróbki materiałów cienkich (np. blach),
ruch oscylacyjny należy wyłączyć.
obróbkę materiałów twardych (np. stali)
należy prowadzić przy małych ruchach
oscylacyjnych.
obróbki materiałów miękkich oraz cięcia
drewna zgodnie z rysunkiem słojów, można
dokonywać z maksymalną wielkością ruchu
oscylacyjnego.
Ustawianie kąta cięcia (zob. rys. G)
Aby ustawić kąt cięcia, podstawę 6 można po-
chylić w prawo lub lewo w zakresie do 45° na
prawo lub lewo.
Przy cięciu pod kątem zastosowanie obudowy 9
i osłony przeciwodpryskowej 16 nie jest możliwe.
W razie potrzeby zdjąć pokrywę ochronną 9
(zob. Osłona odsysania, str. 11) i usunąć
osłonę przeciwodpryskową 16 (zob. Płytka
ochronna, str. 11).
Wyjąć magazynek 5 z podstawy 6.
Zwolnić śrubę 19 i przesunąć lekko podstawę 6
w kierunku króćca odsysania 4.
W celu umożliwienia precyzyjnego ustawienia
kątowego podstawa posiada z prawej i lewej
strony aretowane położenia: 0°, 22,5° i45°.
Przechylić podstawę 6 na wybraną pozycję,
zgodnie z podziałką 20. W celu ustawienia
innych wartości położeń kątowych należy
wykorzystać kątomierz.
Następnie do oporu wsunąć podstawę 6
wkierunku brzeszczotu 15.
Dokręcić ponownie śrubę 19
.

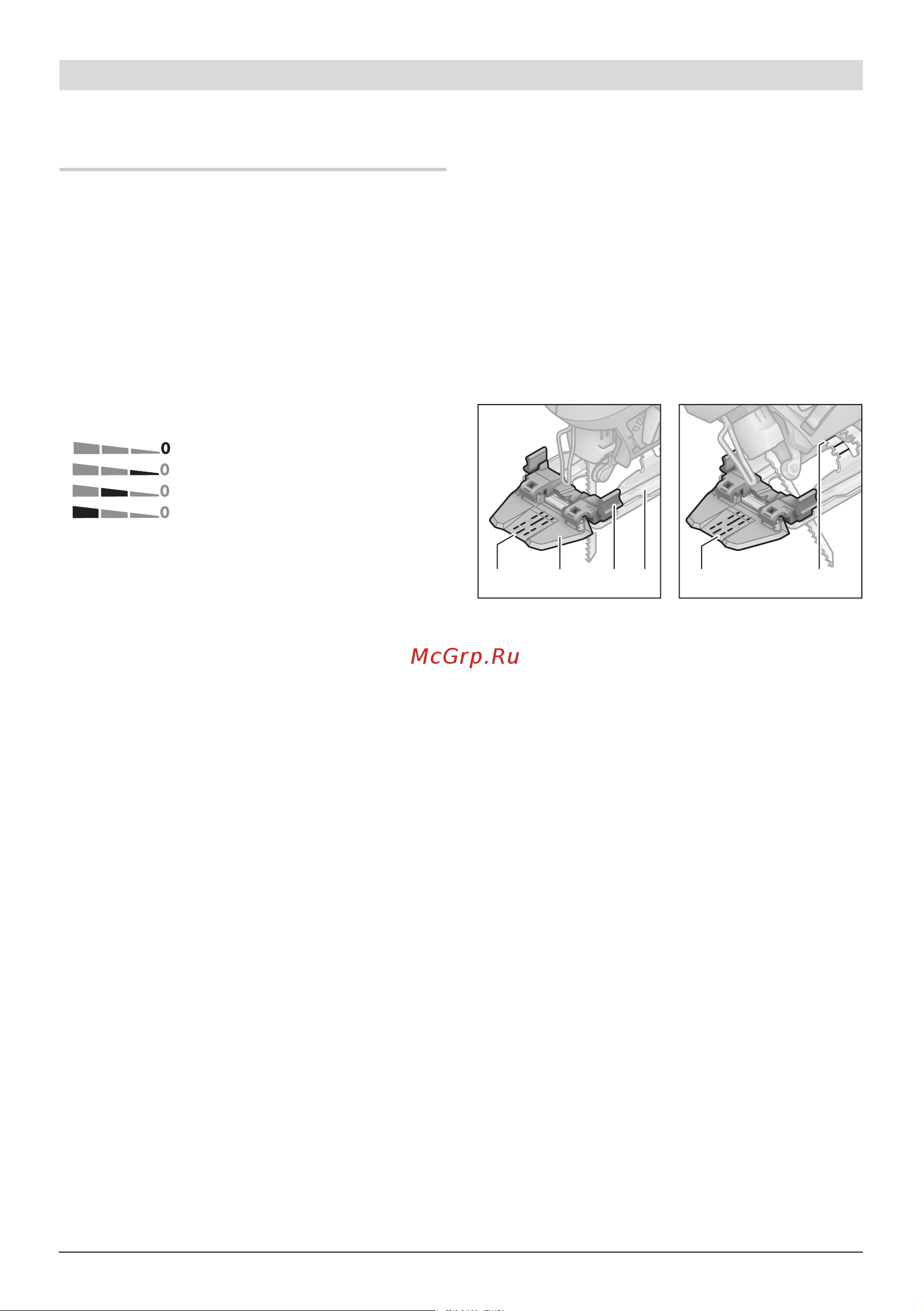

Kontrola linii cięcia przy cięciach ukośnych
Dla ułatwienia kontroli linii cięcia na okienku
Cut Control 11 umieszczony został wskaźnik
24 cięcia pod kątem prostym 0° i po jednym
wskaźniku 25 cięcia w lewą lub w prawą stronę
pod kątem 45° zgodnie z podziałką 20.
Wskaźnik cięcia pod kątem między 0° i 45°
można uzyskać proporcjonalnie. Można go
dodatkowo zaznaczyć na okienku Cut Control
11 za pomocą niezmywalnego pisaka, a potem
ponownie usunąć.
W przypadku cięć precyzyjnych należy
uprzednio wykonać cięcia próbnego.
Przestawianie płyty podstawy (zob. rys. G)
Wykonywanie cięć w pobliżu krawędzi możliwe
jest po przestawieniu podstawy 6 w jej tylne
położenie.
Zwolnić śrubę 19 i przesunąć podstawę 6 do
oporu w kierunku króćca odsysania 4.
Dokręcić ponownie śrubę 19.
Cięcie z przesuniętą stopką 6 jest możliwe tylko
w przypadku cięć pod kątem 0°. Oprócz tego
nie wolno stosować kontroli linii cięcia Cut
Control wraz z podstawą 10, prowadnicy
równoległej z prowadnicą kołową 21 (osprzęt)
jak również osłony przeciwodpryskowej 16.
ruch oscylacyjny wyłączony
mały stopień oscylacji
średni stopień oscylacji
wysoki stopień oscylacji
45˚
45˚
22
,5
˚
45˚
45˚
45˚
24
25
11 10 6
20
