22 | Česky
2 609 003 952 | (6.10.09) Bosch Power Tools

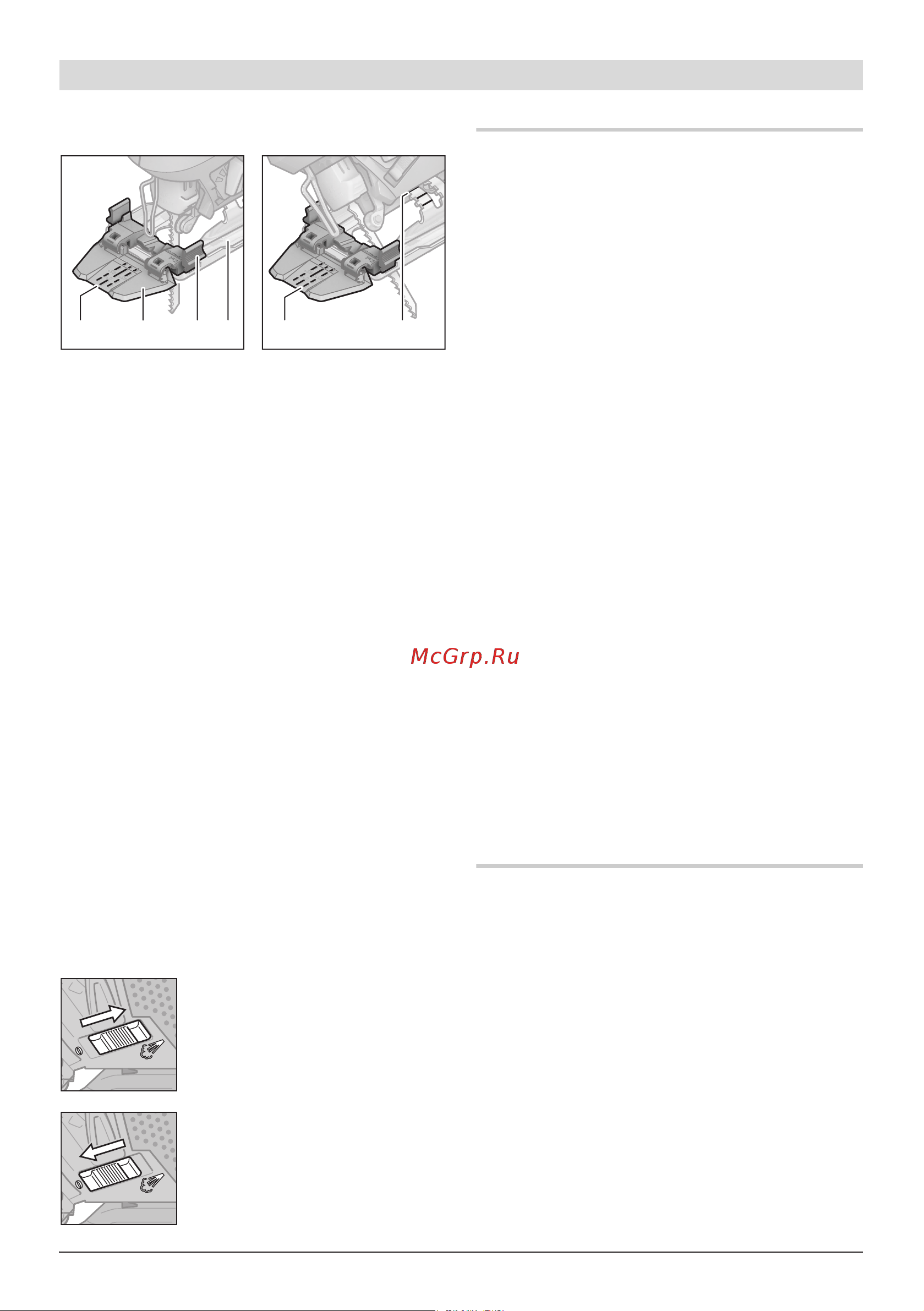

Kontrola čáry řezu u skloněných řezů
Pro kontrolu čáry řezu jsou na průhledítku „Cut
Control“ 11 k dispozici ryska 24 pro pravoúhlý řez
s 0° a pokaždé jedna ryska 25 pro vpravo nebo
vlevo skloněný řez se 45° podle stupnice 20.
Ryska řezu pro skloněné úhly mezi 0° a 45°
vyplývá poměrově. Lze ji na průhledítko „Cut
Control“ 11 dodatečně naznačit pomocí
stíratelného popisovače a opět lehce odstranit.
Pro rozměrově přesné práce proveďte nejlépe
zkušební řez.
Přesazení základové desky (viz obrázek G)
Pro řezání při okraji můžete základovou desku 6
přesadit vzad.
Uvolněte šroub 19 a posuňte základovou desku
6 až na doraz ve směru odsávacího hrdla 4.
Šroub 19 opět utáhněte.
Řezání s přesazenou základovou deskou 6 je
možné pouze s úhlem sklonu 0°. Kromě toho
nesmí být použita kontrola čáry řezu „Cut
Control“ se soklem 10, podélný doraz s
kružítkem 21 (příslušenství) a též ochrana proti
vytrhávání třísek 16.
Přípravek na odfukování třísek
Pomocí proudu vzduchu přípravku pro odfuko-
vání třísek 8 lze řeznou čáru udržovat bez třísek.
Uvedení elektronářadí do provozu
f Dbejte síťového napětí! Napětí zdroje prou-
du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.
Zapnutí – vypnutí
K zapnutí elektronářadí stlačte spínač 2.
K aretaci spínače 2 podržte tento stlačený a
posuňte aretaci 1 vpravo nebo vlevo.
K vypnutí elektronářadí spínač 2 uvolněte. Při
zaaretovaném spínači 2 tento nejprve stlačte a
potom jej uvolněte.
Řízení počtu zdvihů
Zvýšením nebo snížením tlaku na spínač 2
můžete plynule řídit počet zdvihů zapnutého
elektronářadí.
Při zaaretovaném spínači 2 není redukce zdvihů
možná.
Požadovaný počet zdvihů je závislý na materiálu
a pracovních podmínkách a lze jej zjistit
praktickými zkouškami.
Snížení zdvihů se doporučuje při nasazování
pilového listu na obrobek a též při řezání plastu
a hliníku.
Při delších pracech s malým počtem zdvihů se
může elektronářadí silně zahřát. Odejměte
pilový list a nechte elektronářadí pro ochlazení
ca. 3 min. běžet s maximálním počtem zdvihů.
Pracovní pokyny
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
f Při opracování malých nebo tenkých
obrobků vždy použijte stabilní podklad
nebo řezací stanici (Bosch PLS 300).
Zanořovací řezání (viz obr. H)
f Procesem zanořování smí být opracovávány
pouze měkké materiály jako dřevo, sádro-
karton apod.!
Pro zanořovací řezání použijte pouze krátké pi-
lové listy. Zanořovací řezání je možné pouze s
úhlem sklonu 0°.
Zapnutí přípravku pro vyfuko-
vání třísek: Při práci s velkou
tvorbou třísek ve dřevě, umělé
hmotě a dalších materiálech
posuňte přepínač 8 ve směru
odsávacího hrdla.
Vypnutí přípravku pro vyfukování
třísek: Při práci v kovu a též při
připojeném odsávání prachu
posuňte přepínač 8 ve směru
pilového listu.
0˚
45˚
45˚
0˚
22
,5
˚
45˚
0˚
45˚
45˚
24
25
11 10 6
20
OBJ_BUCH-1119-001.book Page 22 Tuesday, October 6, 2009 11:00 AM
