19
PУССКИЙ
2. Поднимите рычаг зажима, чтобы быстро отрегулировать высоту, затем используйте
регулятор точной регулировки, чтобы крепко зажать заготовку.
ПРИМЕЧАНИЕ: При выполнении резов с наклоном устанавливайте зажим на
противоположной стороне основания. ВСЕГДА ВЫПОЛНЯЙТЕ ПРОБНЫЕ ПРОГОНЫ (БЕЗ
НАГРУЗКИ) ДО ТОГО, КАК ВЫПОЛНИТЬ РАЗРЕЗ, ЧТОБЫ ПРОВЕРИТЬ ХОД ПИЛЬНОГО ДИСКА.
УБЕДИТЕСЬ В ТОМ, ЧТО ЗАЖИМ НЕ МЕШАЕТ РАБОТЕ ПИЛЫ ИЛИ ЗАЩИТНОГО КОЖУХА.
ВНИМАНИЕ: Закрепленная и выравненная заготовка после распила может
потерять устойчивость. А нагрузка, приложенная к неустойчивой детали
может перевернуть пилу или то, на что она установлена, например, стол или
верстак. Если есть вероятность того, что заготовка в ходе распила может
потерять устойчивость, хорошо закрепите заготовку и убедитесь в том, что
пила хорошо закреплена болтами на устойчивой поверхности.
ВНИМАНИЕ: Каждый раз при использовании зажима ножка зажима всегда должна
упираться в основание пилы. Всегда закрепляйте заготовку только на основании
пилы, и больше ни на каком другом месте рабочей зоны. Убедитесь, что ножка
зажима не упирается в край основания пилы.
Опора для длинных заготовок
ВНИМАНИЕ: В целях снижения риска получения серьезных травм,
выключите инструмент и отсоедините его от источника
питания перед тем, как его передвигать, менять дополнительные
принадлежности или выполнять какую-либо регулировку.
ВСЕГДА ИСПОЛЬЗУЙТЕ ОПОРУ ДЛЯ ДЛИННЫХ ЗАГОТОВОК.
Никогда не используйте другого человека в качестве замены раздвижного стола или
другой дополнительной опоры для заготовок, длина или ширина которых превышает
размеры основного распиловочного стола, для подачи, поддержки или подталкивания
заготовки.
Для достижения наилучших результатов используйте рабочие столы для торцовочных
пил DWX723, DWX724, DWX725B и DWX726, чтобы увеличить ширину стола. Их можно
приобрести у вашего продавца за отдельную плату.
Для поддержки длинных заготовок используйте любые удобные приспособления, такие
как пильные козлы или подобные им устройства, препятствующие выступу длинных
концов.
Изготовление картинных рам, ящиков для рассады и прочих
четырехсторонних конструкций (Рис. Р)
Чтобы лучше понять, как изготавливаются описанные конструкции, мы рекомендуем
вам для начала выполнить несколько простых изделий из отходов древесины, чтобы
почувствовать уверенность при управлении пилой.
Ваша пила является идеальным инструментом для выполнения угловых соединений
наподобие тех, которые изображены на Рисунке Р. Изображение А на Рисунке Р
показывает соединение, изготовленное путем установки рукоятки угла наклона на 45º
для пиления с наклоном двух панелей с целью формирования угла 90°. Для выполнения
данного типа соединения рукоятка угла скоса блокируется в положении 0º, а рукоятку
угла наклона – в положении 45º. Деревянная заготовка располагается широкой стороной
на плоскости стола и узкой стороной вплотную к направляющей. Тот же самый разрез
может быть выполнен путем скашивания вправо и влево при заготовке, лежащей
широкой стороной вплотную к направляющей.
Распил профилей плинтусов и прочих рам (Рис. P)
Изображение В на Рисунке Р показывает соединение, изготовленное путем установки
рукоятки угла скоса на 45º для пиления со скосом двух панелей с целью формирования
угла 90°. Для выполнения данного типа соединения установите рукоятку угла наклона на
0º, а рукоятку угла скоса – на 45º. Расположите деревянную заготовку широкой стороной
на плоскости стола и узкой стороной вплотную к направляющей.
Оба изображения на Рисунке Р относятся только к четырехсторонним конструкциям.
При изменении числа сторон, угол скоса и угол наклона также изменяется. В
приведенной ниже таблице указаны правильные углы для разнообразных конфигураций
изделий. Данные таблицы даны для изделий, все стороны которых имеют одинаковую
длину. Чтобы получить форму соединения, которая не приведена в таблице, используйте
следующую формулу. 180°, поделенный на число сторон, равен углу скоса или наклона.
ПРИМЕРЫ
Число сторон Угол скоса или наклона
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Комбинированное пиление (Рис. Q, R)
Комбинированное пиление - это одновременное пиление со скосом и с наклоном. Этот
тип резки используется для изготовления рам или коробок с наклонными сторонами
наподобие той, что изображена на РисункеQ.
ПРИМЕЧАНИЕ: Если угол резки изменяется при каждом новом распиле, убедитесь,
что рукоятки установки угла скоса и угла наклона надежны затянуты. Их необходимо
затягивать после выполнения любых изменений угла наклона или скоса.

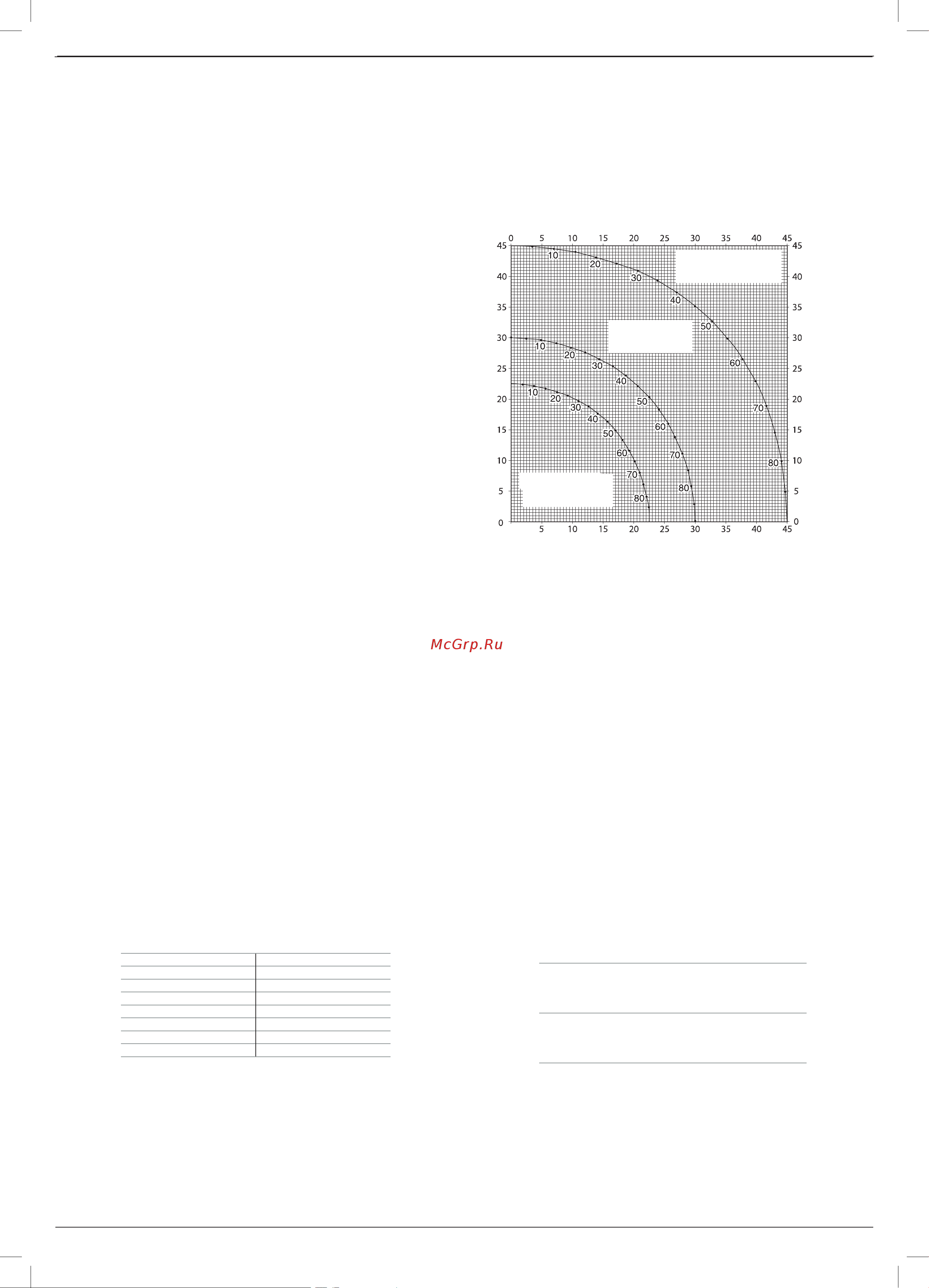

Приведенная ниже диаграмма (Таблица 1) поможет выбрать правильный угол наклона и
угол скоса для комбинированного пиления. Выберите необходимый для вашего изделия
угол «A» (Рисунок R) и поместите этот угол на соответствующую кривую диаграммы. Из
этой точки опустите вниз перпендикулярную линию для определения правильного угла
наклона и горизонтальную линию для определения правильного угла скоса.
Установите на пиле указанные углы и выполните несколько пробных разрезов.
Попрактикуйтесь в совмещении вырезанных деталей до тех пор, пока не освоитесь с
данной процедурой.
ПРИМЕР: Чтобы сделать ящик с 4 сторонами с внешними углами в 26° (угол A, Рисунок
R), используйте верхнюю правую кривую. Найдите метку 26° на кривой диаграммы.
Проведите горизонтальную линию до любой из сторон для определения угла скоса,
который следует установить на пиле (42°). Таким же образом проведите вертикальную
линию до нижнего или верхнего края для определения угла наклона, который следует
установить на пиле (18°). Всегда выполняйте пробные разрезы на нескольких обрезках
дерева для проверки настроек пилы.
УСТАНОВИТЕ ЭТОТ УГОЛ НАКЛОНА НА ПИЛЕ
УСТАНОВИТЕ ЭТОТ УГОЛ СКОСА НА ПИЛЕ
УГОЛ СТОРОНЫ ЯЩИКА (УГОЛ «A»)
ПРЯМОУГОЛЬНЫЙ
ЯЩИК
6-СТОРОННИЙ
ЯЩИК
8-СТОРОННИЙ
ЯЩИК
При установке угла скоса вправо
Чтобы увеличить угол скоса вправо, передвиньте головку, чтобы необходимая риска
верньера совместилась с ближайшей последующей риской градуированной шкалы угла
скоса с правой стороны. Чтобы уменьшить угол скоса вправо, передвиньте головку,
чтобы необходимая риска верньера совместилась с ближайшей последующей риской
градуированной шкалы угла скоса с левой стороны.
При установке угла скоса влево
Чтобы увеличить угол скоса влево, передвиньте головку, чтобы необходимая риска
верньера совместилась с ближайшей последующей риской градуированной шкалы
угла скоса с левой стороны. Чтобы уменьшить угол скоса влево, передвиньте головку,
чтобы необходимая риска верньера совместилась с ближайшей последующей риской
градуированной шкалы угла скоса с правой стороны.
Пиление плинтусов (Рис.S)
КАЖДЫЙ РАЗ ПЕРЕД ПИЛЕНИЕМ ДЕЛАЙТЕ ПРОБНЫЙ РЕЗ, НЕ ВКЛЮЧАЯ ЭЛЕКТРОПИЛУ.
Прямые резы под углом 90º:
Расположите заготовку вплотную к направляющей и удерживайте ее на месте, как
показано на Рисунке S. Включите пилу, дождитесь, пока диск не наберет полную
скорость, и мягко опустите пильную головку на заготовку, делая рез.
Пиление плинтусов толщиной до 25,4 мм и шириной до 91 мм,
вертикально расположенных вплотную к направляющей (Рис. L, S)
Расположите плинтус, как показано на Рисунке S.
При распиле плинтус должен лежать нижней стороной на основании, а задней стороной
вплотную к направляющей.
Внутренний угол Внешний угол
Левая
сторона
1. Скос влево 45°
2. Сохраняйте левую
сторону распила
1. Скос вправо 45°
2. Сохраняйте правую
сторону распила
Правая
сторона
1. Скос вправо 45°
2. Сохраняйте правую
сторону распила
1. Скос влево 45°
2. Сохраняйте правую
сторону распила
Для заготовки, размер которой не превышает 91 мм, распил осуществляется так, как
описано выше. Для более широких досок [шириной до 140мм], необходимо сделать
несколько мелких допущений:
При распиле досок шириной от 91 мм до 140мм, ролик в верхней части защитного
кожуха может зацепиться за заготовку. Если это произойдет, положите большой
палец правой руки на верхнюю часть защитного кожухаи потяните его вверх, чтобы
создалось достаточное пространство для заготовки, как показано на Рисунке L. Как
только вы высвободите заготовку, вы можете отпустить защитный кожух, и он продолжит
открываться по мере хода распила.
При выполнении резки со скосом вправо на профиле плинтуса шириной больше 91 мм,
вертикально расположенного вплотную к направляющей, как показано на Рисунке S,
