OMM–VVS–ver.3.1 (07.2022) 9
По умолчанию вентиляционная установка
VVS005s-030s подвешивается в
горизонтальном положении. В случае
некоторых функциональных наборов
возможен вертикальный монтаж устройства
на стене.
Основные элементы секции
энергоутилизации включают: противоточный
теплообменник, поддон для сбора
конденсата, фильтры, вентиляторные
группы с прямым приводом (см. Рис. 3).

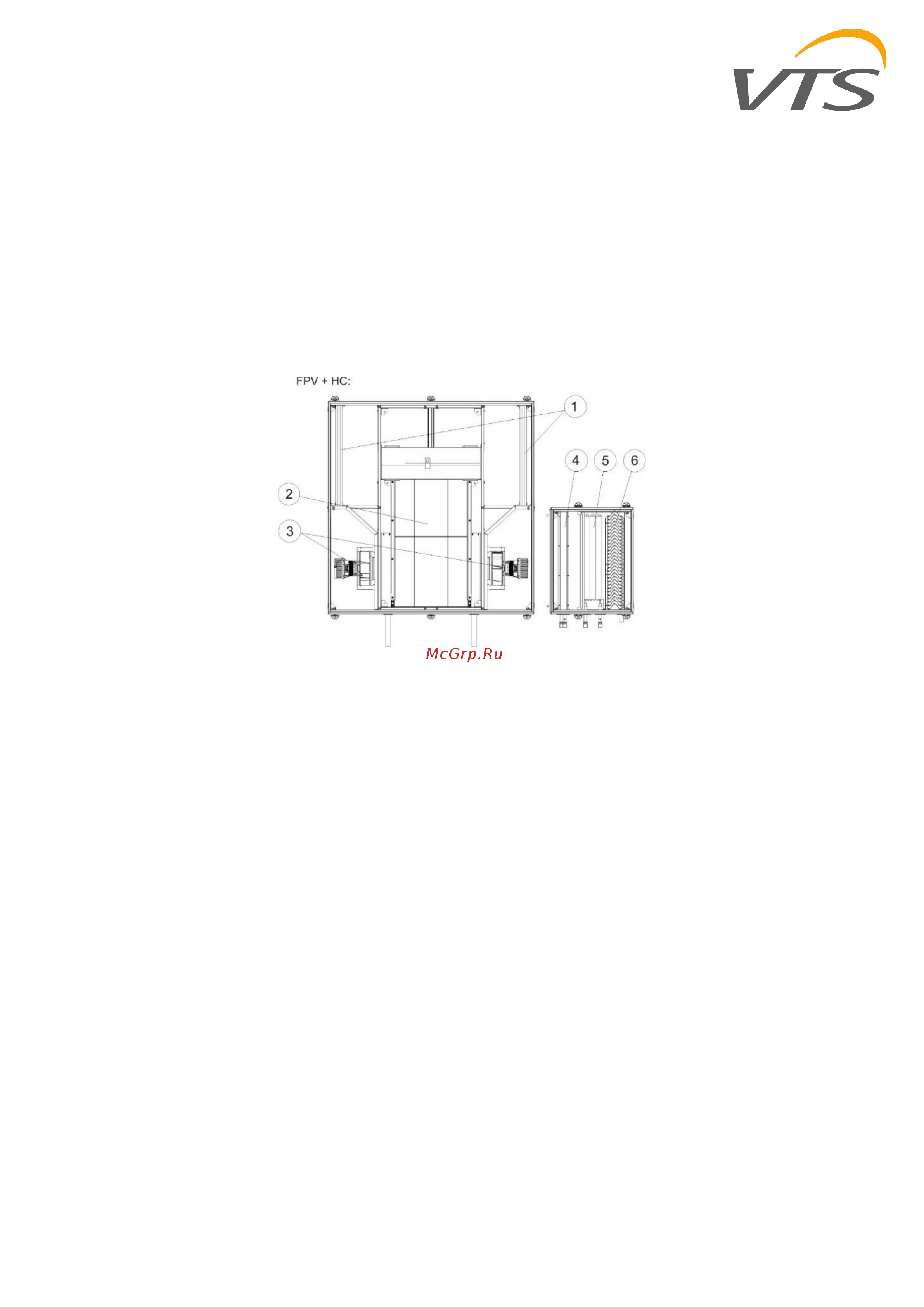

Рис. 3. Пример базовой приточно-вытяжной установки (FPV) с дополнительной секцией
змеевика (HC): 1 - фильтры, 2 - противоточный теплообменник, 3 - вентиляторы, 4 -
нагреватель, 5 - охладитель,
6 - каплеуловитель.
Вентиляционно-кондиционирующие
агрегаты VVS005s-030s состоят из свободно
расположенных секций. Здесь находится
секция энергоутилизации с
высокоэффективным пластинчатым
противоточным теплообменником,
фильтрами (M5 и F7) и вентиляторами,
приводимыми в действие ЕС-двигателями.
Этот основной блок может быть дополнен
дополнительной секцией с нагревателем
(водяным и электрическим, водяным и
фреоным охладителем), вторичным
фильтром и шумоглушителем. Такие
функции, как фильтрация, нагрев и
охлаждение, также доступны в одной секции
с вентилятором (Таблица 2,
Рис. 4.
