17

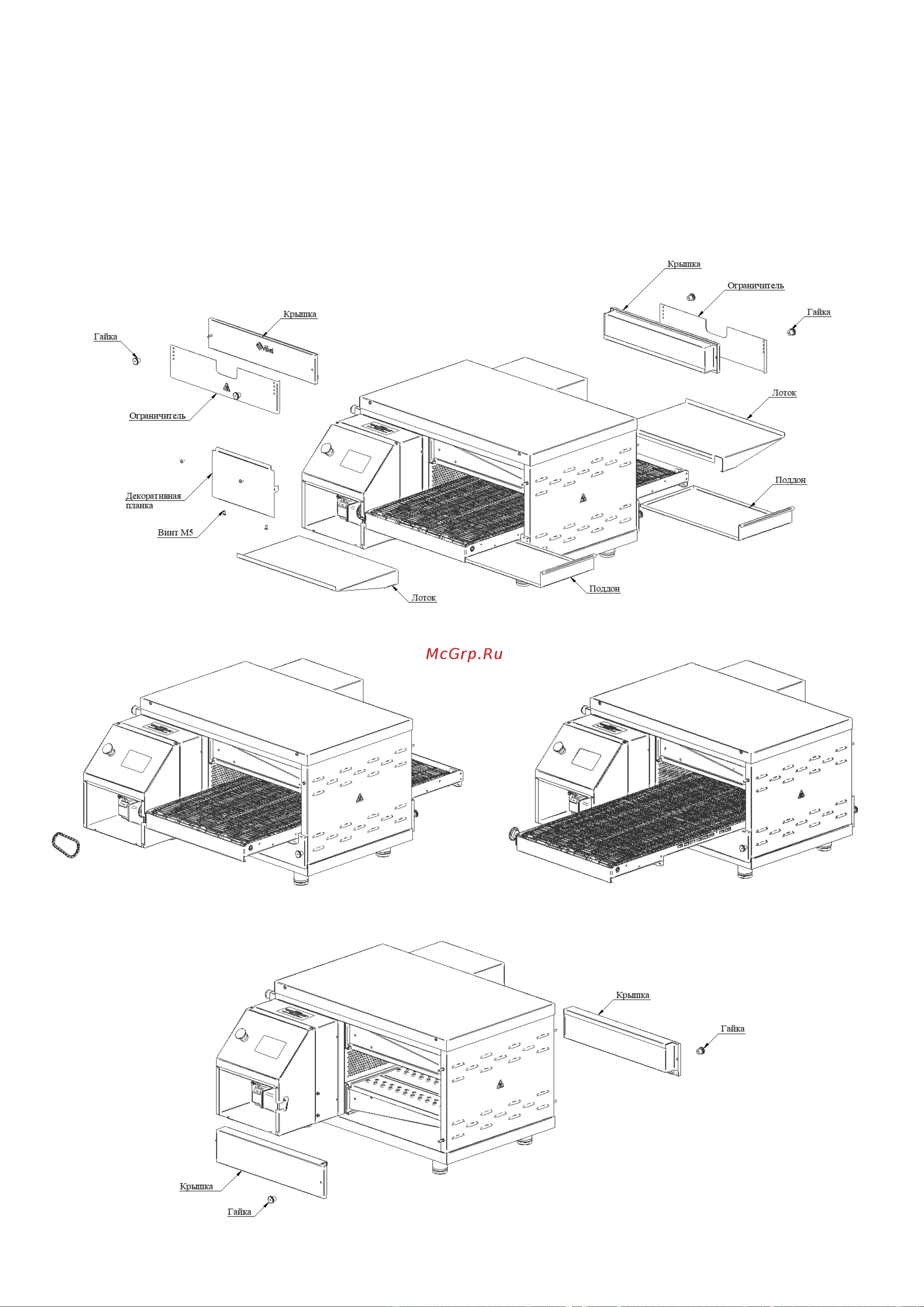

1. Вынуть конвейер из корпуса изделия: для этого необходимо снять декоративную
планку под панелью управления, открутив четыре винта М5. Снять лотки и поддоны с
конвейера, верхние крышки, ограничители с корпуса, открутив гайки М6 (см. Рис. 8).
Приподнять конвейер с задней части изделия - тем самым наклонить его в сторону
панели управления. Снять ослабленную приводную цепь с зубчатого колеса конвейера
(см. Рис. 9). Вынуть конвейер, протащив сквозь камеру изделия в сторону панели
управления (см. Рис. 10).
Рис. 8
Рис. 9
Рис. 10
Рис. 11
