18

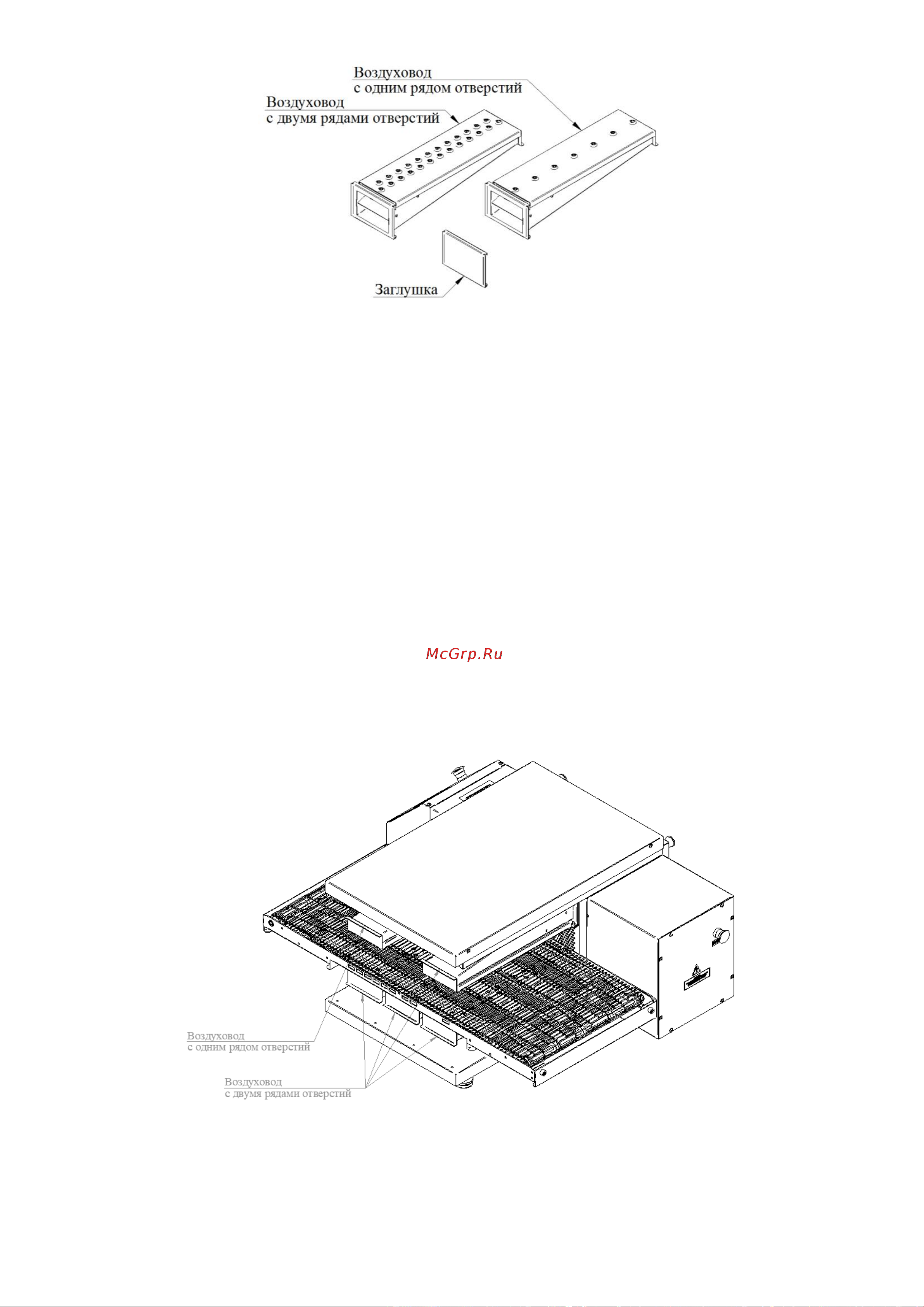

Рис. 12
2. Выкрутить декоративные гайки М6 и снять нижние крышки (см. Рис. 11).
3. Вынуть воздуховоды и заглушку из камеры (см. Рис. 12).
4. Очистить конвейер, воздуховоды, заглушку, крышки.
5. Внутренние поверхности камеры очищаются от остатков продуктов пылесосом,
затем промываются раствором мягкого моющего средства и протираются чистой тряпкой
или ветошью.
Рекомендуемые моющие средства:
- моющее средство «neodisher CombiClean», изготовитель Dr.Weigert, Германия;
- ополаскивающее средство «Neodisher ТS» (Неодишер ТС), изготовитель
Dr.Weigert, Германия.
6. Установить все снятые элементы в обратной последовательности. Заводская
схема установки воздуховодов указана на Рис. 13.
ВНИМАНИЕ! Устанавливайте воздуховоды к корпусу без зазоров.
Рис. 13
В заводской комплектации конвейерной печи используются универсальные
воздуховоды (Рис. 14, Рис. 15). Их можно использовать для большинства продуктов с
применением корректировки времени пребывания в камере изделия и температуры
обработки для их приготовления.
