18

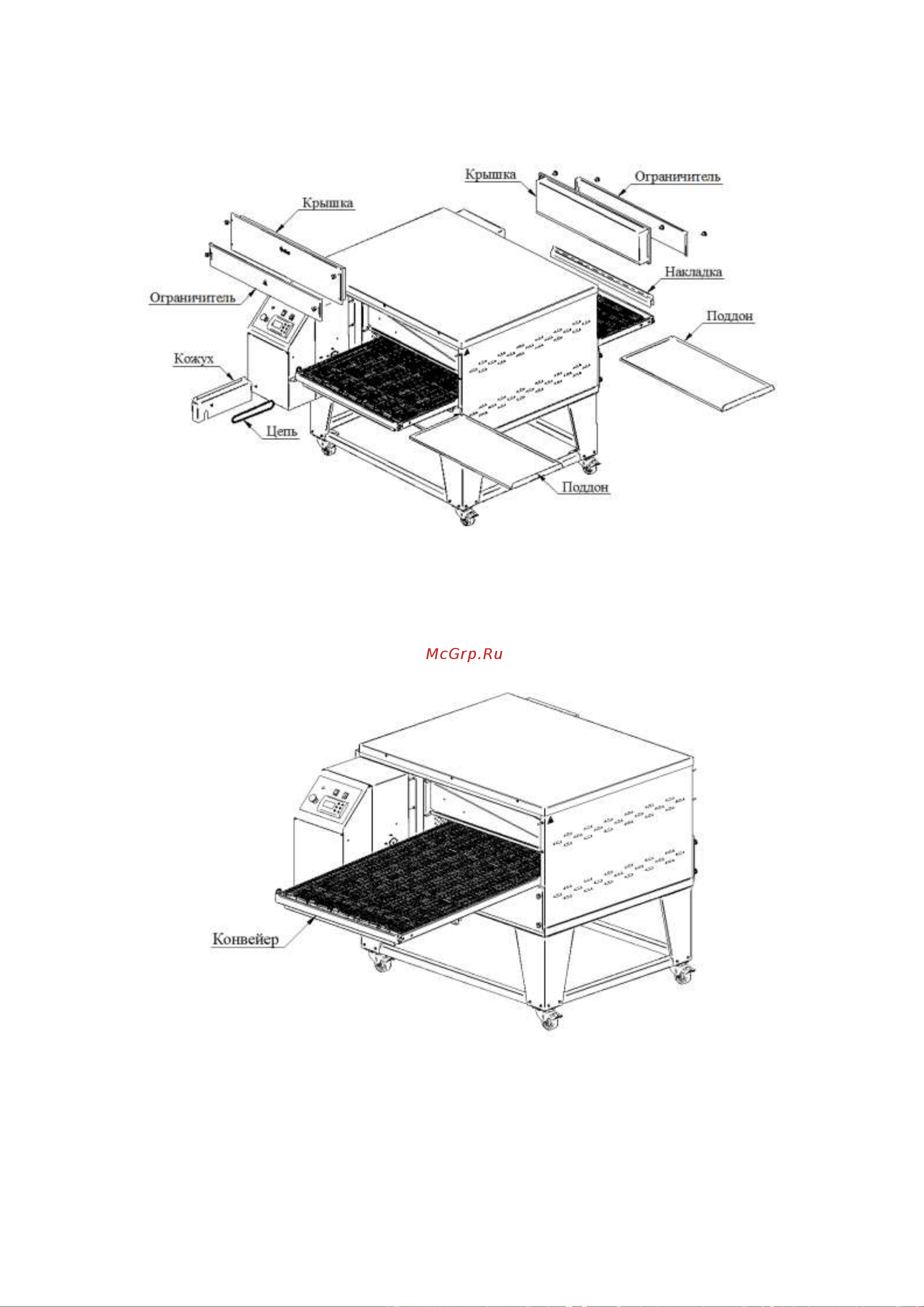

1. Вынуть конвейер из корпуса изделия: для этого необходимо снять кожух
привода, открутив два винта М5. Снять поддоны с конвейера, верхние крышки,
ограничители с корпуса, открутив гайки М6. Снять накладку (см. Рис. 11).
Рис. 11
Приподнять конвейер с передней части изделия и снять цепь привода, затем
приподнять конвейер с задней части изделия, тем самым наклонив его в сторону панели
управления. Совместно с помощником вынуть конвейер, протащив сквозь камеру
изделия в сторону панели управления (см. Рис. 12).
Рис. 12
2. Выкрутить гайки М6 и снять нижние крышки (см. Рис. 13).
