F
Convertisseur de mesure étalonnable avec sortie active

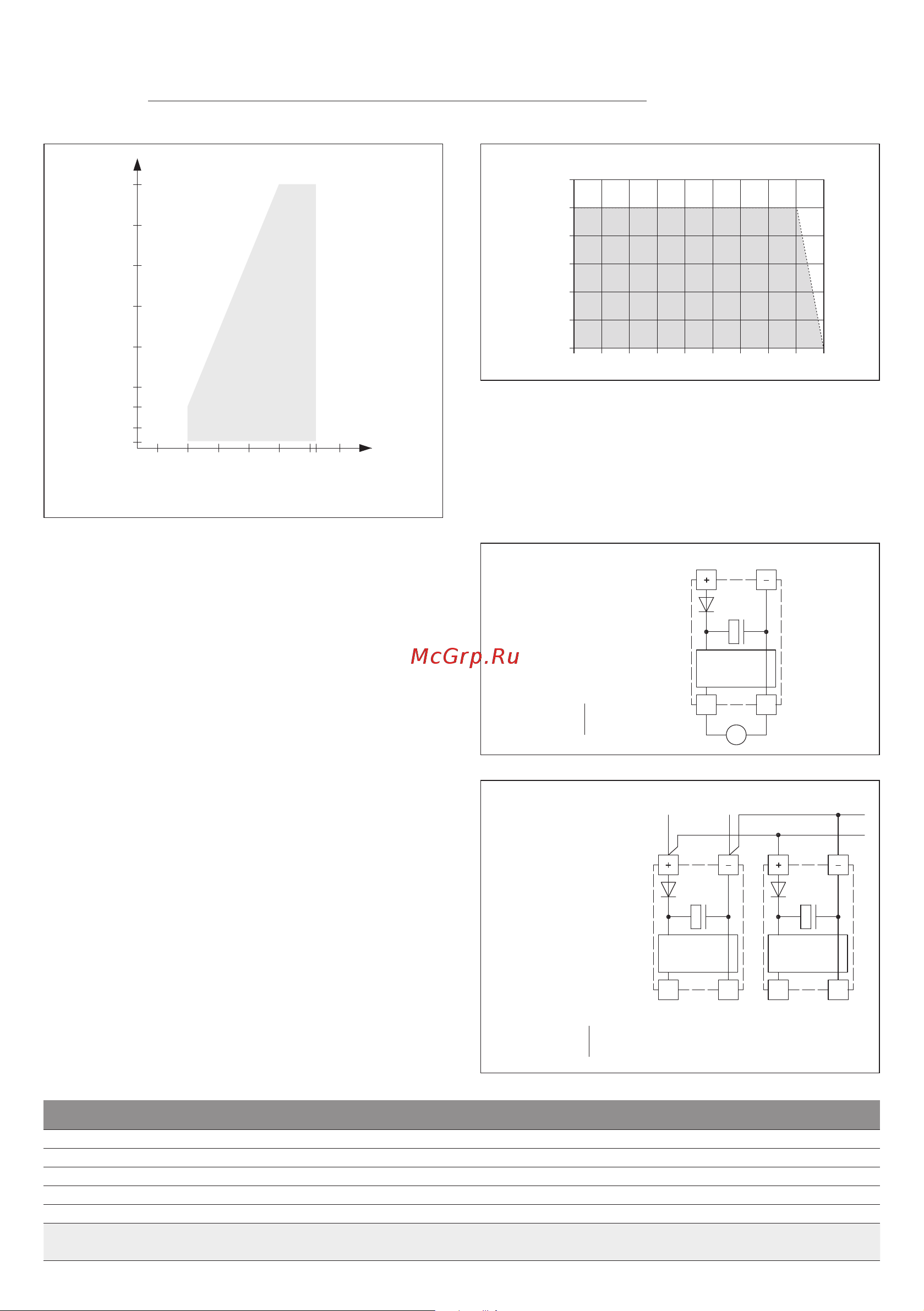

Dépendance de la tension de sortie en fonction du courant de sortie
Ia (mA)
12
10
8
6
4
2
0
0 1.50.5 2.5 3.5 4.51.0 2.0 3.0 4.0
Ua (V)
Diagramme de charge
4...20 mA
800
700
600
500
400
300
250
50
200
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range
PLAGES DE TEMPÉRATURE (TB) : Lors de la sélection des plages de convertisseur,
il faut veiller à ce que la température maximale admissible de la sonde ⁄ du boîtier ne soit pas dépassée !
Température ambiante du convertisseur : – 30 ...+ 70 °C, Résistance de charge = voir diagramme des charges
Schéma de raccordement
en parallèle
Schéma de raccordement
individuel
TENSION D’ALIMENTATION :
Cette variante d’appareil est dotée d’une protection contre l’inversion de
polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de
redresse ment). Grâce à cette diode de redressement intégrée, les appareils
0 -10 V peuvent également être alimentés en courant alternatif.
Le signal de sortie doit être prélevé avec un appareil de mesure. Ce
faisant, la tension de sortie est mesurée par rapport au potentiel zéro
(O V)
de
la tension d’entrée !
Si cet appareil est
alimenté en courant continu
, il faut utiliser l’entrée
de tension de service UB+ pour l’alimentation en 15…36 V cc et UB- ou
GND comme câble de masse!
Si plusieurs appareils sont
alimentés en 24 V ca
, il faut veiller à ce que
toutes les entrées de tension « positives » (+) des appareils de terrain
soient reliées entre elles de même que toutes les entrées de tension
« négatives » (–) = potentiel de référence soient reliées entre elles (les
appareils de terrain doivent être branchés en phase). Toutes les sorties
d’appareil de terrain doivent se référer au même potentiel!
Une inversion de la polarisation de la tension d’alimentation sur un des
appareils de terrain provoquerait un court-circuit. Le courant de court-
circuit passant par cet appareil de terrain peut endommager cet appareil.
Veillez donc au raccordement correct des fils!
Circuitry Circuitry
0...10V
0V/GND
0...10V
0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V
0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND
THERMASGARD
®
ALTM 1
Sonde de température d’applique pour conduites avec convertisseur (compact)
Type ⁄ WG01 capteur sortie version
écran référence
ALTM1-I Pt1000 4...20 mA compact 1101-1112-0219-920
ALTM1-I
LCD
Pt1000 4...20 mA compact ■ 1101-1112-2219-920
ALTM1-U Pt1000 0 -10 V compact 1101-1111-0219-920
ALTM1-U
LCD
Pt1000 0 -10 V compact ■ 1101-1111-2219-920
Supplément : d’autres plages de mesure en option
Raccordement de câble avec
connecteur M12
selon DIN EN 61076-2-101 sur demande
