Калибруемый накладной измерительный преобразователь температуры
THERMASGARD
®
ALTM 1
(компактное исполнение) и
ALTM 2
(выносное
исполнение) с 8 переключаемыми диапазонами измерения, аналоговым выходом, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми
винтами, на выбор
с дисплеем или без дисплея
, накладной кабельный датчик
(ALTM 2)
, вкл. стяжной хомут.
Предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных
магистралей с целью регулирования степени нагрева. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист
может выполнить точную настройку.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания: 24В перем.⁄ пост. тока (±10%) для варианта U
15...36В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсаци ±0,3В
Нагрузка: R
a
(Ом) = (U
b
- 14В) ⁄ 0,02А для варианта I, см. диаграмму нагрузки
Сопротивление нагрузки: R
L
> 5кОм для варианта U
Потребляемая мощность: < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока
Сопротивление изоляции: ≥ 100 МОм, при +20 °C (500 В постоянного тока)
Чувствительный элемент: Pt1000, DIN EN 60751, класс В
(
Perfect Sensor Protection
при IP68) Внешний датчик
Диапазоны измерения:
переключение между 8 диапазонами измерения
см. таблицу (опционально— другие диапазоны измерения)
с ручной коррекцией нуля (±10 K)
ALTM 1:
Компактное исполнение,
T
max
до +100 °C
, рабочий диапазон −50...+100 °C
ALTM 2:
исполнение с вынесенным датчиком,
T
max
более +100 °C,
рабочий диапазон −50...+150 °C
Погрешность (температура):
обычно ± 0,2K при +25 °C
Выход: 0–10В или 4 ...20мA
Тип подключения: по двух- или трехпроводной схеме
Подсоединение кабеля:
резьбовой кабельный ввод
из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний
диаметр 10,4 мм)
или разъем M12
(штекер, 5-контактный, A-кодирование) согласно DIN EN 61076-2-101
Корпус: пластик, устойчивый к ультрафиолетовому излучению, полиамид,
30% усиление стеклянными шариками,
с быстрозаворачиваемыми
винтами (комбинация шлиц ⁄ крестовой шлиц), цвет—транспортный
белый (аналогичен
RAL 9016), крышка дисплея прозрачная!
Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1 без дисплея)
72 x 64 x 43,3 мм (Tyr 1 с дисплеем)
Кабель датчика:
ALTM 2:
силикон, SiHF, 2×0,25мм²; длина кабеля (KL)=1,5м
(по запросу возможны другие значения длины и материалы обо-
лочки, например, ПТФЭ или стеклонити со стальной оплеткой)
Защита накладной датчик для труб из высококач. стали V4A (1.4571),
чувствительного элемента: Ø = 6 мм, L = 50 мм
Эл. подключение: 0,14–1,5 мм², по винтовым зажимам
Монтаж/подключение: бесконечная стяжная лента (хомут) с замком из металла
(входит в объем поставки) Ø = 13 - 92 мм (¼ –3"), Д = 300 мм
Температура окружающей среды:
−30 ...+70 °C (измерительный преобразователь)
Допустимая относительная
влажность воздуха: < 95 %, без конденсата
Класс защиты: III (согласно EN 60 730)
Степень защиты корпус:
IP 65
(согласно EN 60 529) Корпус проверен,
TÜV SÜD, отчет № 713139052 (Tyr 1)
Степень защиты датчик:
ALTM 2: IP65
(согласно EN60 529)
влагонепроницаемая
гильза
(стандартное исполнение)
IP68
(согласно EN60 529)
водонепроницаемая
гильза
(опция)
Нормы: соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU
Опционально:
дисплей с подсветкой,
двухстрочный, вырез ок. 36 x 15мм
(ширина x высота), для индикации
фактической температуры
и
самодиагностики
(выход за верхнюю границу диапазона
измерения, выход за нижнюю границу диапазона измерения,
обрыв датчика, короткое замыкание датчика)
r
THERMASGARD
®
ALTM
Rev. 2022 - V18

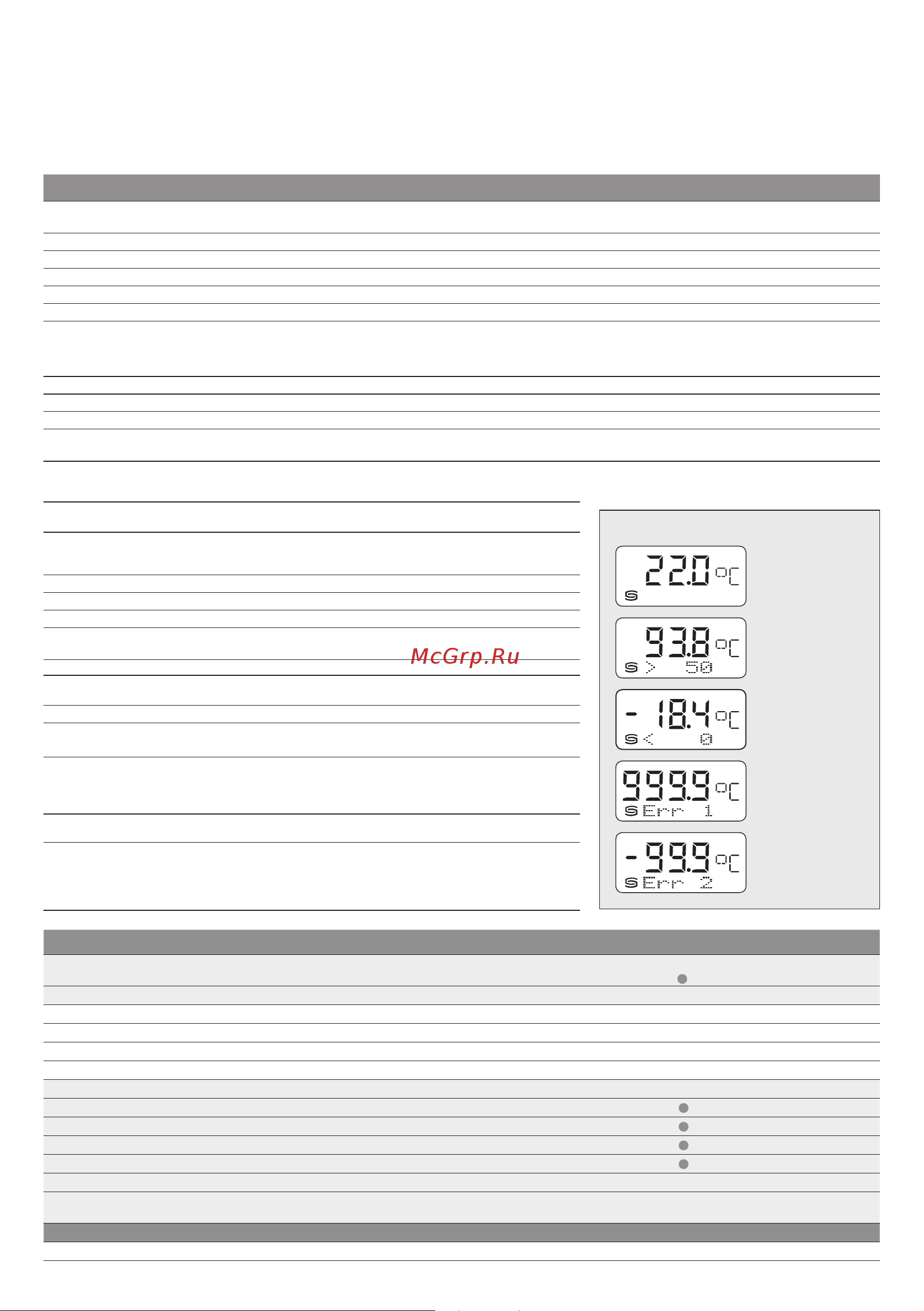

Индикация и самодиагностика
Выход за верхнюю
границу диапазона
измерения
Стандартный
Выход за нижнюю
границу диапазона
измерения
Обрыв
датчика
Короткое
замыкание
датчика
THERMASGARD
®
ALTM 2 ⁄ ALTM 2 - Q
Датчик температуры накладной ⁄ накладной для труб
Тип ⁄ WG01 Чувств. элемент Выход Конструктивное исполнение
Дисплей
= Q
Арт. №
ALTM 2 (с резьбовым кабельным вводом)
ALTM2-I Pt1000 4...20 мA вынесенный чувств. элемент 1101-1122-0219-920
ALTM2-I
LCD
Pt1000 4...20 мA вынесенный чувств. элемент ■ 1101-1122-2219-920
ALTM2-U Pt1000 0–10В вынесенный чувств. элемент 1101-1121-0219-920
ALTM2-U
LCD
Pt1000 0–10В вынесенный чувств. элемент ■ 1101-1121-2219-920
ALTM 2 - Q (с разъемом M12)
ALTM2-I
Q
Pt1000 4...20 мA вынесенный чувств. элемент
2001-2121-2100-001
ALTM2-I
Q
LCD
Pt1000 4...20 мA вынесенный чувств. элемент ■ 2001-2122-2100-001
ALTM2-U
Q
Pt1000 0–10В вынесенный чувств. элемент 2001-2121-1100-001
ALTM2-U
Q
LCD
Pt1000 0–10В вынесенный чувств. элемент ■ 2001-2122-1100-001
Вариант для корпуса "Q":
кабельное соединение с
разъемом M12
(штекер,
5-контактный
, A-кодирование)
Дополнительная плата:
опционально— другие диапазоны измерения, Степень защиты
IP 68
(гильза датчика в литой водонепроницаемой оболочке)
погонный метр двухпроводного соединительного кабеля (
силикон
/
PTFE
/
стеклонить
)
по запросу
ПРИНАДЛЕЖНОСТИ
WLP-1
Теплопроводящая паста, без силикона (не содержится в комплекте поставки) 7100-0060-1000-000
