Kalibrierfähiger Anlegetemperaturmessumformer
THERMASGARD
®
ALTM 1
(Kompaktvariante) und
ALTM 2
(abgesetzte Variante) mit acht umschaltbaren
Messbereichen, stetigem Ausgang, im schlagfesten Kunststoffgehäuse mit Schnellverschlussschrauben, wahl weise
mit ⁄ ohne
Display, Kabelfühler mit
Rohranleger
(ALT M 2)
, incl. Spannband.
Der Anlegefühler dient zur Erfassung der Temperatur an Leitungen, Rohren (z.B. Kalt- und Warmwasser) oder an Heizungssträngen zur Heizungs regelung.
Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC ⁄ DC (± 10 %) bei U -Variante; 15...36 V DC bei I -Variante, bürdenabhängig, Restwelligkeit stabilisiert ± 0,3 V
Bürde: R
a
(Ohm) = (U
b
-14 V) ⁄ 0,02 A bei I -Variante, siehe Bürdendiagramm
Lastwiderstand: R
L
> 5 kOhm bei U -Variante
Leistungsaufnahme: < 1,0 VA ⁄ 24 V DC; < 2,2 VA ⁄ 24 V AC
Isolationswiderstand: ≥ 100 MΩ, bei +20 °C (500 V DC)
Sensor: Pt1000, DIN EN 60751, Klasse B
(
Perfect Sensor Protection
bei IP68)
Sensor extern
Messbereiche:
Mehrbereichsumschaltung mit 8 umschaltbaren Messbereichen
siehe Tabelle (andere Messbereiche optional)
mit manueller Nullpunktkorrektur (± 10 K)
ALTM 1:
Kompaktvariante,
T
max
bis +100°C
, Arbeitsbereich –50...+100 °C
ALTM 2:
abgesetzte Variante,
T
max
über +100°C
, Arbeitsbereich –50...+150 °C
Abweichung Temperatur: typisch ± 0,2 K bei +25 °C
Ausgang: 0 - 10 V oder 4...20 mA
Schaltungsart: 2- oder 3-Leiteranschluss
Kabelanschluss:
Kabelverschraubung
aus Kunststoff (2x M 20 x 1,5; mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm)
oder
M12-Steckverbinder
(Einbaustecker, 5-polig, A-Kodierung) nach DIN EN 61076-2-10
Gehäuse: Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt, mit Schnellverschlussschrauben
(Schlitz ⁄ Kreuzschlitz-Kombination), Farbe Verkehrsweiß
(ähnlich RAL 9016), Deckel für Display ist transparent!
Abmaße Gehäuse: 72 x 64 x 37,8 mm (Tyr 1 ohne Display)
72 x 64 x 43,3 mm (Tyr 1 mit Display)
Sensorkabel:
ALTM 2:
Silikon, SiHF, 2 x 0,25 mm²; Kabellänge (KL) = 1,5 m
(andere Längen und Mantelmaterialien, z.B. PTFE oder
Glasseide mit Stahlgeflecht, optional auf Anfrage)
Sensorschutz:
ALTM 2:
Rohranleger aus Edelstahl V4A (1.4571), Ø = 6 mm, L = 50 mm
elektrischer Anschluss: 0,14 - 1,5 mm², über Schraubklemmen
Prozessanschluss: Endlosspannband mit Schloss aus Metall (im Lieferumfang enthalten),
Ø = 13 - 92 mm (¼ - 3"), L = 300 mm
Umgebungstemperatur: Messumformer –30...+70 °C
zulässige Luftfeuchte: < 95 % r. H., nicht kondensierende Luft
Schutzklasse: III (nach EN 60 730)
Schutzart Gehäuse:
IP 65
(nach EN 60 529)
Gehäuse geprüft,
TÜV SÜD, Bericht Nr. 713139052 (Ty r 1)
Schutzart Sensor:
ALTM 2: IP 65
(nach EN 60 529)
Hülse
feuchtedicht (Standard)
IP 68
(nach EN 60 529)
Hülse
wasserdicht (optional)
Normen: CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61326, nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Optional:
Display mit Beleuchtung,
zweizeilig, Ausschnitt ca. 36 x15 mm (B x H),
zur Anzeige der
Ist-Temperatur
und der
Eigendiagnostik
(Messbereichsüberschreitung, Mess bereichs unter schreitung,
Fühlerbruch, Fühlerkurzschluss)
D
THERMASGARD
®
ALTM
Rev. 2022 - V18

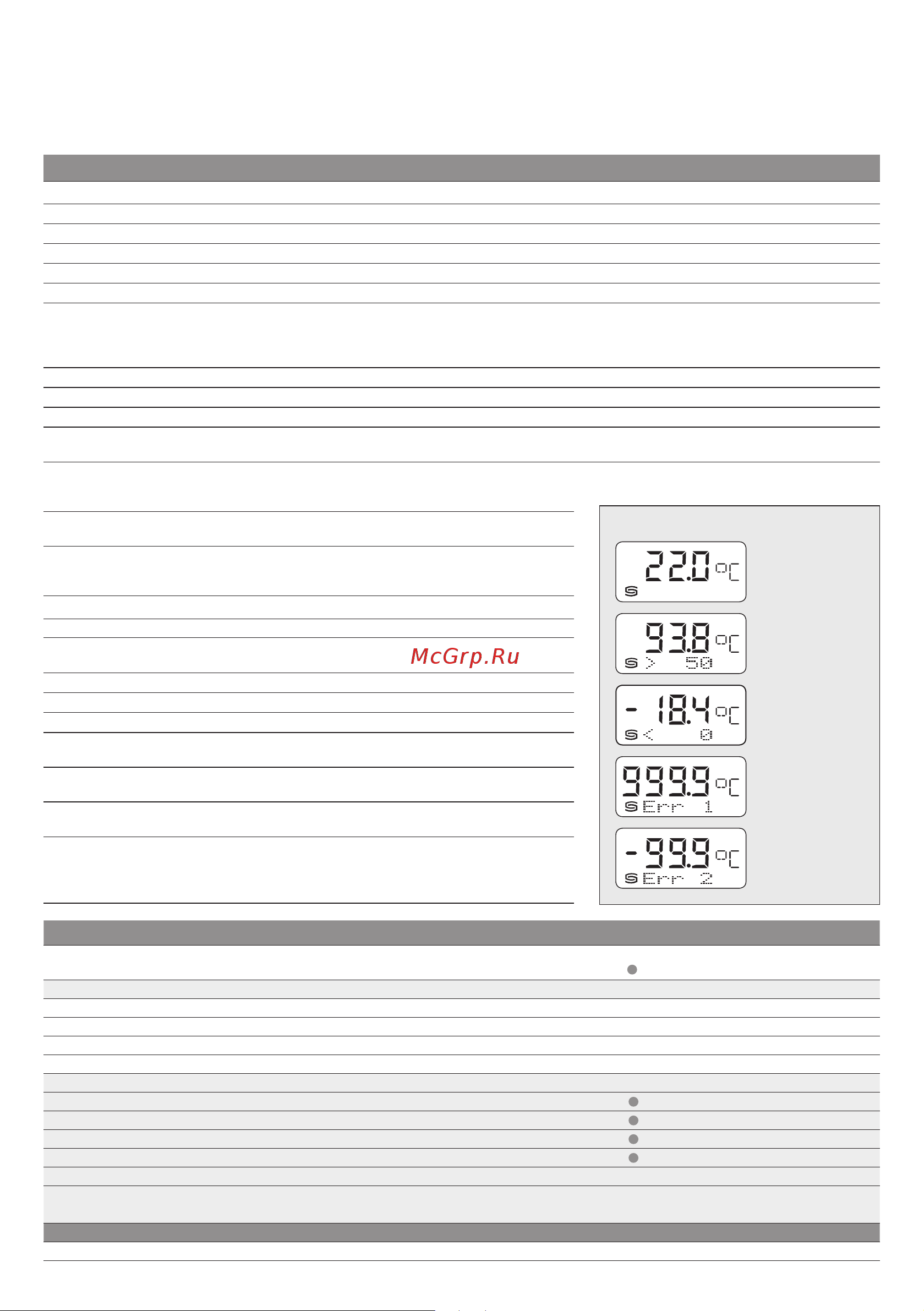

Anzeige und Eigendiagnostik
Messbereichs-
überschreitung
Standard
Messbereichs-
unterschreitung
Fühlerbruch
Fühlerkurzschluss
THERMASGARD
®
ALTM 2 ⁄ ALTM 2 - Q
Anlege- ⁄ Rohranlegetemperaturmessumformer
Typ ⁄ WG01 Sensor Ausgang Bauform
Display
= Q
Art.-Nr.
ALTM 2 (mit Kabelverschraubung)
ALTM2-I Pt1000 4...20 mA Sensor abgesetzt 1101-1122-0219-920
ALTM2-I
LCD
Pt1000 4...20 mA Sensor abgesetzt ■ 1101-1122-2219-920
ALTM2-U Pt1000 0 -10 V Sensor abgesetzt 1101-1121-0219-920
ALTM2-U
LCD
Pt1000 0 -10 V Sensor abgesetzt ■ 1101-1121-2219-920
ALTM 2 - Q (mit M12-Steckverbinder)
ALTM2-I
Q
Pt1000 4...20 mA Sensor abgesetzt
2001-2121-2100-001
ALTM2-I
Q
LCD
Pt1000 4...20 mA Sensor abgesetzt ■ 2001-2122-2100-001
ALTM2-U
Q
Pt1000 0 -10 V Sensor abgesetzt 2001-2121-1100-001
ALTM2-U
Q
LCD
Pt1000 0 -10 V Sensor abgesetzt ■ 2001-2122-1100-001
Gehäusevariante "Q":
Kabelanschluss
mit M12-Steckverbinder
(Einbaustecker,
5-polig
, A-Kodierung)
Aufpreis: andere Messbereiche optional, Schutzart
IP 68
(Fühlerhülse wasserdicht vergossen)
pro lfd. Meter Anschlussleitung 2-Leiter (
Silikon
/
PTFE
/
Glasseide
) auf Anfrage
ZUBEHÖR
WLP-1
Wärmeleitpaste, silikonfrei 7100-0060-1000-000
