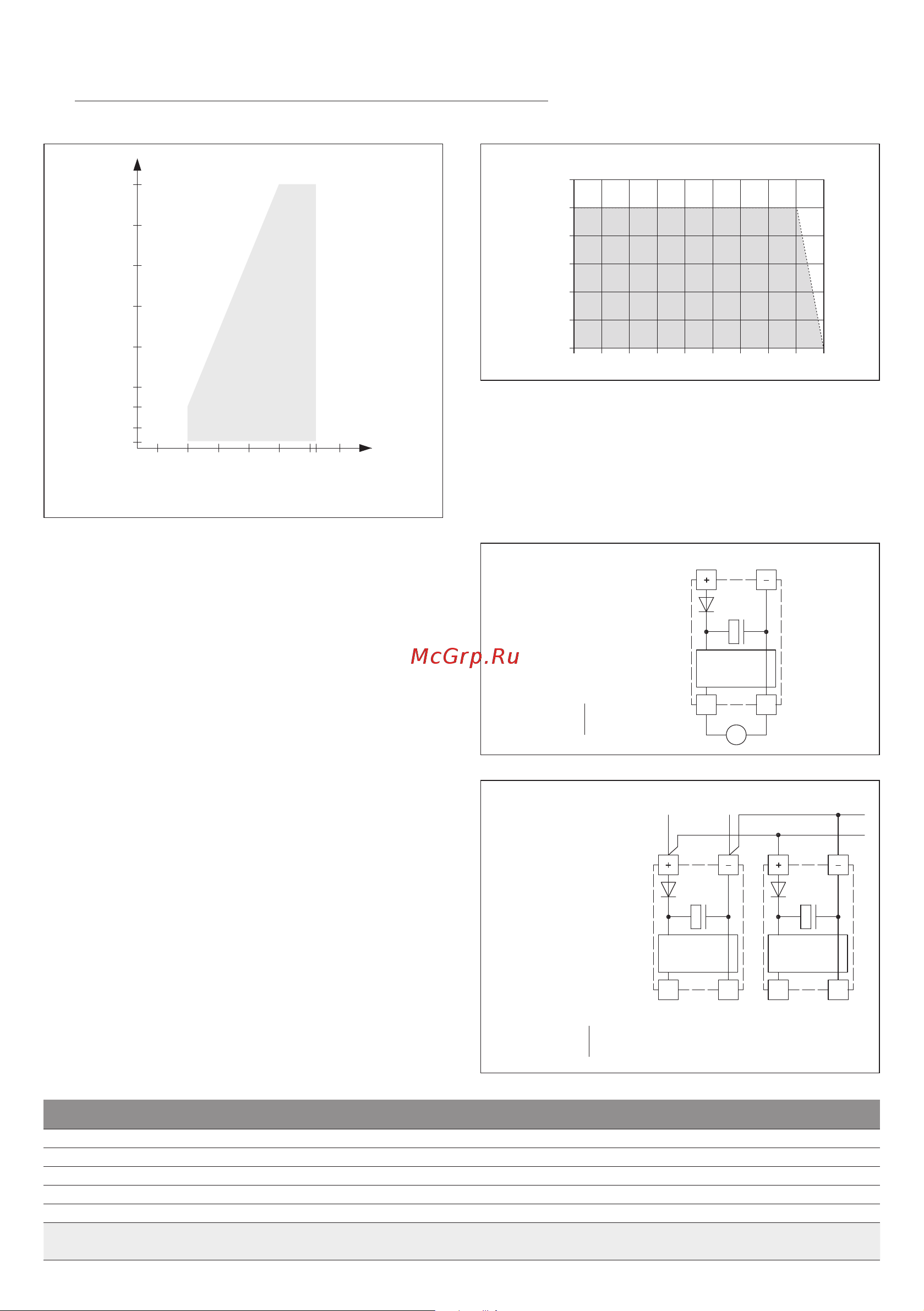

D
Messumformer, kalibrierfähig, mit aktivem Ausgang
Abhängigkeit der Ausgangsspannung vom Ausgangsstrom
Ia (mA)
12
10
8
6
4
2
0
0 1,50,5 2,5 3,5 4,51,0 2,0 3,0 4,0
Ua (V)
Bürdendiagramm
4...20 mA
800
700
600
500
400
300
250
50
200
10 15 20 25 30 35 36 40
Bürdendiagramm
Bürde (Ohm)
Betriebsspannung (DC/V)
zulässiger
Bereich
TEMPERATURBEREICHE: Bei der Auswahl der Messumformerbereiche ist darauf zu achten,
dass die höchstzulässige Temperatur des Fühlers ⁄ Gehäuses nicht über schritten wird !
Umgebungstemperatur für den Messumformer: – 30 ...+ 70 °C, Bürdenwiderstand = siehe Bürdendiagramm
Schaltbild
Parallelbetrieb
Schaltbild
Einzelbetrieb
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung bei 0 - 10 V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung
ge messen!
Wird dieses Gerät mit
DC - Versorgungsspannung
betrieben, ist der Be-
triebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB– bzw.
GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V
AC - Spannung
versorgt, ist
darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Betriebs-
spannungseingänge (–) = Bezugspotential miteinander ver bunden sind
(phasen gleicher Anschluss der Feldgeräte). Alle Feld ge räte aus gänge
müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
Schaltung Schaltung
0-10V
0V/GND
0-10V
0V/GND
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
AC 24V~ 0V
DC 15-36V = GND
Schaltung
0-10V
0V/GND
V
Versorgung mit
THERMASGARD
®
ALTM 1
Anlegetemperatur ⁄ Rohranlegemessumformer (Kompaktvariante)
Typ ⁄ WG01 Sensor Ausgang Bauform
Display Art.-Nr.
ALTM1-I Pt1000 4...20 mA kompakt 1101-1112-0219-920
ALTM1-I
LCD
Pt1000 4...20 mA kompakt ■ 1101-1112-2219-920
ALTM1-U Pt1000 0 -10 V kompakt 1101-1111-0219-920
ALTM1-U
LCD
Pt1000 0 -10 V kompakt ■ 1101-1111-2219-920
Aufpreis: andere Messbereiche optional
Kabelanschluss mit
M12-Steckverbinder
nach DIN EN 61076-2-101 auf Anfrage
