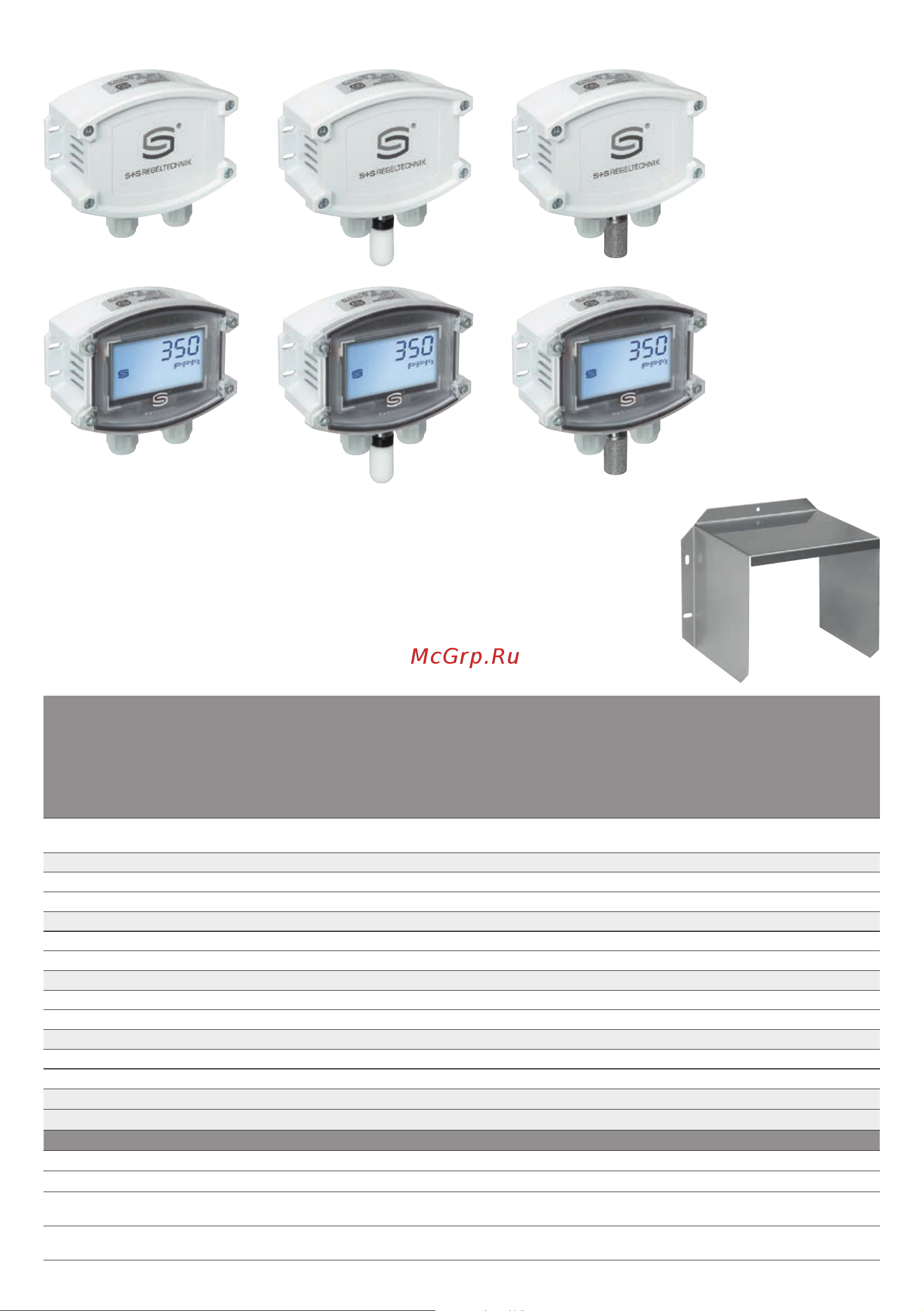

38
WS-03
Приспособление для защиты от
непогоды и солнечных лучей
(опция)
ACO2-Modbus
ALQ - CO2-Modbus
без фильтра
(стандартное
исполнение)
AFTM - CO2 - Modbus
AFTM - LQ - CO2 - Modbus
с металлокерамический фильтр
(опция)
AFTM - CO2 - Modbus
AFTM - LQ - CO2 - Modbus
с пластиковым спеченным
фильтром
(стандартное исполнение)
r
AERASGARD
®
ACO2 ⁄ ALQ - CO2 ⁄ AFTM - (LQ )- CO2 - Modbus
Rev. 2021 - V25
AERASGARD
®
ACO2 - Modbus
Датчик для открытой установки для содержания CO2, Delu xe
AERASGARD
®
ALQ - CO2 - Modbus
Датчик для открытой установки для содержания CO2 и качества воздуха (VOC), Deluxe
AERASGARD
®
AFTM - CO2 - Modbus
Мультифункциональный датчик для открытой установки для измерения
влажности, температуры и содержания CO2, Deluxe
AERASGARD
®
AFTM - LQ - CO2 - Modbus
Мультифункциональный датчик для открытой установки для измерения
влажности, температуры, содержания CO2 и качества воздуха (VOC), De luxe
Тип ⁄ WG02 Диапазон изм.
влажность температура CO
2
Дисплей
VOC
Арт. №.
ACO2 -Modbus
ACO2-Modbus – – 5000млн
-1
– 1501-7110-6001-200
ACO2-Modbus
LCD
– – 5000млн
-1
– ■ 1501-7110-6071-200
ALQ - CO2 -Modbus
ALQ-CO2-Modbus – – 5000млн
-1
0...100 % 1501-7111-6001-500
ALQ-CO2-Modbus
LCD
– – 5000млн
-1
0...100 % ■ 1501-7111-6071-500
AFTM - CO2 -Modbus
AFTM-CO2-Modbus 0...100 % отн. вл. –35...+80 °C 5000млн
-1
– 1501-7116-6001-200
AFTM-CO2-Modbus
LCD
0...100 % отн. вл. –35...+80 °C 5000млн
-1
– ■ 1501-7116-6071-200
AFTM - LQ - CO2-Modbus
AFTM-LQ-CO2-Modbus 0...100 % отн. вл. –35...+80 °C 5000млн
-1
0...100 % 1501-7118-6001-500
AFTM-LQ-CO2-Modbus
LCD
0...100 % отн. вл. –35...+80 °C 5000млн
-1
0...100 % ■ 1501-7118-6071-500
Примечание:
Недопустимо
использование данного устройства в качестве элемента системы безопасности!
Опционально: Присоединение кабеля с
разъемом M12
согласно DIN EN 61076-2-101 по запросу
ПРИНАДЛЕЖНОСТИ
KA2 -Modbus Коммуникационный адаптер
(USB/RS485) для подключения к системе 1906-1200-0000-100
LA -Modbus Оконечное устройство
(с согласующим резистором) как активная оконечная нагрузка шины 1906-1300-0000-100
SF-M Металлокерамический
фильтр, Ø 16мм, L = 32мм, сменный,
из высококачественной стали
V4A
(1.4404)
7000-0050-2200-100
WS-03 Приспособление для защиты от непогоды и солнечных лучей,
200 x 180 x 150 мм,
из высококачественной стали
V2A
(1.4301)
7100-0040-6000-000
