5

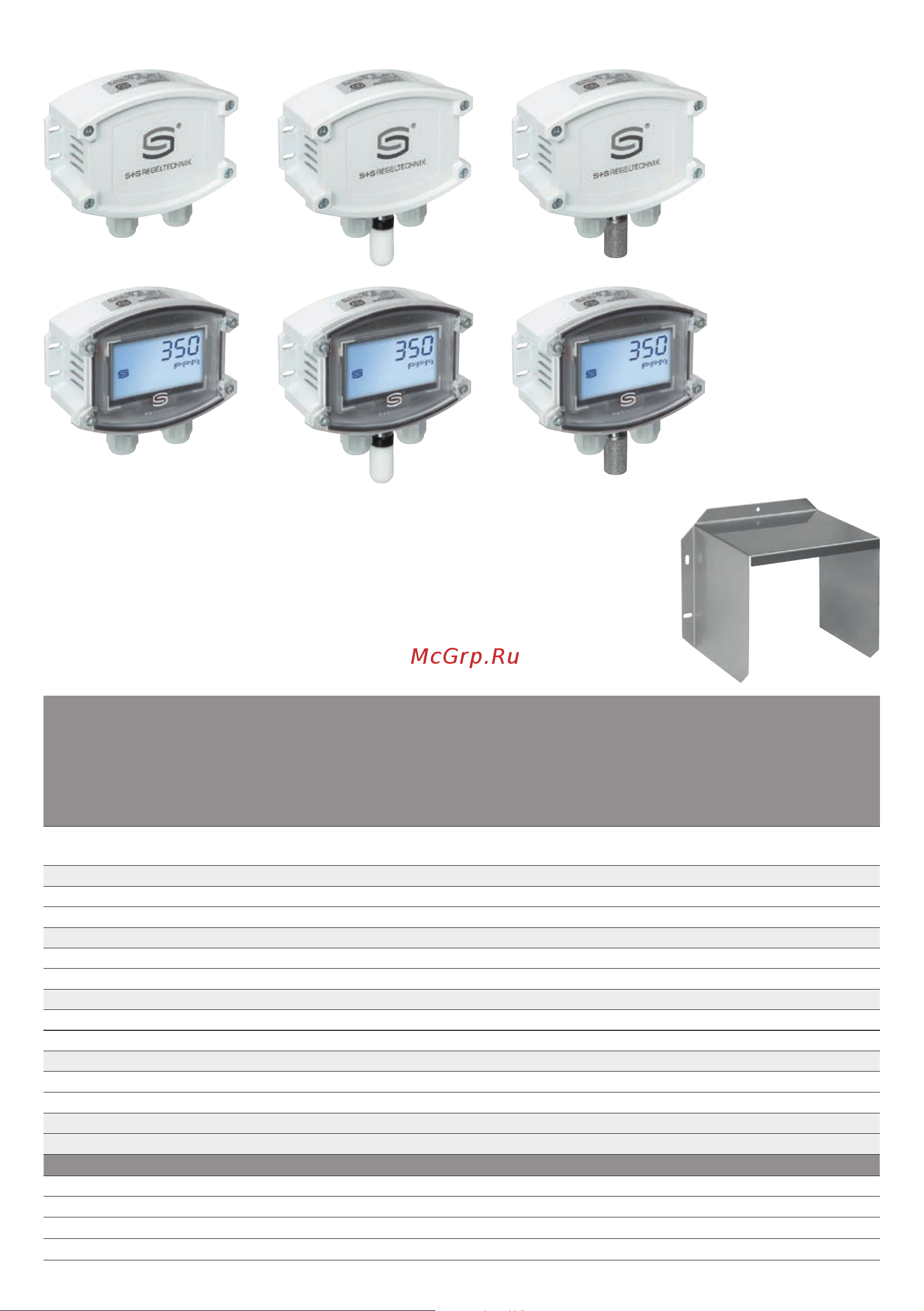

D
AERASGARD
®
ACO2 ⁄ ALQ - CO2 ⁄ AFTM - (LQ )- CO2 - Modbus
Rev. 2021 - V25
WS-03
Wetter- und
Sonnenschutz
(optional)
ACO2-Modbus
ALQ - CO2-Modbus
ohne Filter
(Standard)
AFTM - CO2 - Modbus
AFTM - LQ - CO2 - Modbus
mit Metall -Sinterfilter
(optional)
AFTM - CO2 - Modbus
AFTM - LQ - CO2 - Modbus
mit Kunststoff -Sinterfilter
(Standard)
AERASGARD
®
ACO2 - Modbus
Aufputzfühler für CO2 - Gehalt, Deluxe
AERASGARD
®
ALQ - CO2 - Modbus
Aufputzfühler für CO2 - Gehalt und Luftgüte (VOC), Deluxe
AERASGARD
®
AFTM - CO2 - Modbus
Multifunktionaler Aufputzfühler
für Feuchte, Temperatur und CO2 - Gehalt, Deluxe
AERASGARD
®
AFTM - LQ - CO2 - Modbus
Multifunktionaler Aufputzfühler
für Feuchte, Temperatur, CO2 - Gehalt und Luftgüte (VOC), Deluxe
Typ ⁄ WG02 Messbereiche
Feuchte Temperatur CO
2
Display
VOC
Art.-Nr.
ACO2 -Modbus
ACO2-Modbus – – 5000 ppm – 1501-7110-6001-200
ACO2-Modbus
LCD
– – 5000 ppm – ■ 1501-7110-6071-200
ALQ - CO2 -Modbus
ALQ-CO2-Modbus – – 5000 ppm 0...100 % 1501-7111-6001-500
ALQ-CO2-Modbus
LCD
– – 5000 ppm 0...100 % ■ 1501-7111-6071-500
AFTM - CO2 -Modbus
AFTM-CO2-Modbus 0...100 % r.H. –35...+80 °C 5000 ppm – 1501-7116-6001-200
AFTM-CO2-Modbus
LCD
0...100 % r.H. –35...+80 °C 5000 ppm – ■ 1501-7116-6071-200
AFTM - LQ - CO2-Modbus
AFTM-LQ-CO2-Modbus 0...100 % r.H. –35...+80 °C 5000 ppm 0...100 % 1501-7118-6001-500
AFTM-LQ-CO2-Modbus
LCD
0...100 % r.H. –35...+80 °C 5000 ppm 0...100 % ■ 1501-7118-6071-500
Hinweis: Dieses Gerät darf
nicht
als sicherheitsrelevante Einrichtung verwendet werden!
Optional: Kabelanschluss mit
M12-Steckverbinder
nach DIN EN 61076-2-101 auf Anfrage
ZUBEHÖR
KA2 -Modbus Kommunikationsadapter
(USB/RS485) zur Systemanbindung 1906-1200-0000-100
LA -Modbus Leitungsabschlussgerät
(mit Abschlusswiderstand) als aktiver Busabschluss 1906-1300-0000-100
SF-M Metall
-Sinterfilter, Ø 16 mm, L = 32 mm, austauschbar, aus Edelstahl
V4A
(1.44 04) 7000-0050-2200-100
WS-03 Wetter- und Sonnenschutz
, 200 x 180 x 150 mm, aus Edelstahl
V2A
(1.4301) 7100-0040-6000-000
