6
D
AERASGARD
®
KCO2 ⁄ KLQ - CO2 ⁄ KFTM - (LQ) - CO2 - Modbus
Rev. 2021 - V25

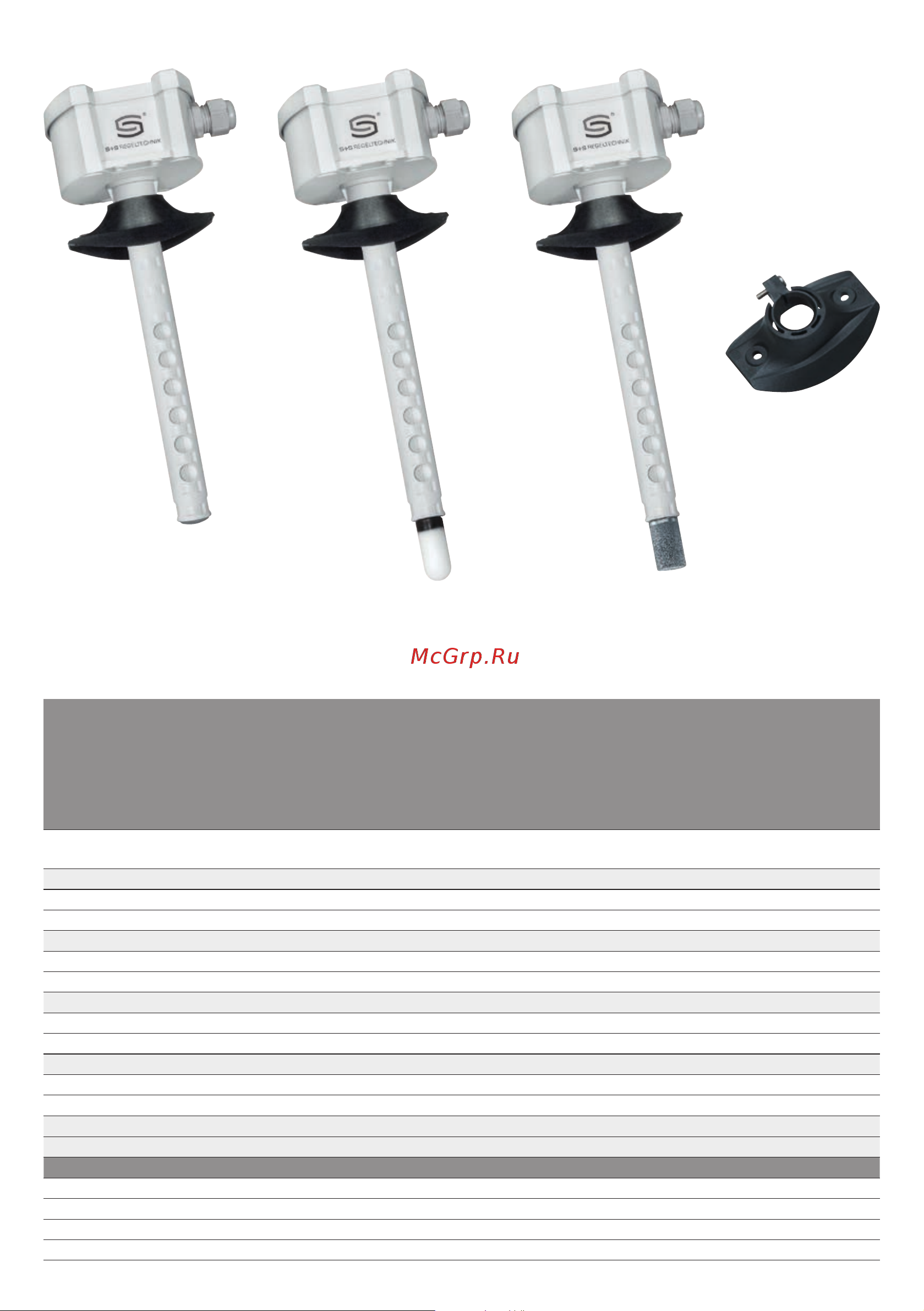

MFT - 20 - K
Montageflansch
aus Kunststoff
KCO2-Modbus
KLQ - CO2-Modbus
ohne Filter
(Standard)
KFTM - CO2 - Modbus
KFTM - LQ - CO2 - Modbus
mit Metall -Sinterfilter
(optional)
KFTM - CO2 - Modbus
KFTM - LQ - CO2 - Modbus
mit Kunststoff -Sinterfilter
(Standard)
AERASGARD
®
KCO2 - Modbus
Kanalfühler für CO2 - Gehalt, Deluxe
AERASGARD
®
KLQ - CO2 - Modbus
Kanalfühler für CO2 - Gehalt und Luftgüte (VOC), Del uxe
AERASGARD
®
KFTM - CO2 - Modbus
Multifunktionaler Kanalfühler
für Feuchte, Temperatur und CO2 - Gehalt, Deluxe
AERASGARD
®
KFTM - LQ - CO2 - Modbus
Multifunktionaler Kanalfühler
für Feuchte, Temperatur, CO2 - Gehalt und Luftgüte (VOC), Del uxe
Typ ⁄ WG02 Messbereiche
Feuchte Temperatur CO
2
Display
VOC
Art.-Nr.
KCO2-Modbus
KCO2-Modbus – – 5000 ppm – 1501-8110-6001-200
KCO2-Modbus
LCD
– – 5000 ppm – ■ 1501-8110-6071-200
KLQ - CO2 -Modbus
KLQ-CO2-Modbus – – 5000 ppm 0...100 % 1501-8111-6001-500
KLQ-CO2-Modbus
LCD
– – 5000 ppm 0...100 % ■ 1501-8111-6071-500
KFTM - CO2 -Modbus
KFTM-CO2-Modbus 0...100 % r.H. –35...+80 °C 5000 ppm – 1501-8116-6001-200
KFTM-CO2-Modbus
LCD
0...100 % r.H. –35...+80 °C 5000 ppm – ■ 1501-8116-6071-200
KFTM - LQ - CO2-Modbus
KFTM-LQ-CO2-Modbus 0...100 % r.H. –35...+80 °C 5000 ppm 0...100 % 1501-8118-6001-500
KFTM-LQ-CO2-Modbus
LCD
0...100 % r.H. –35...+80 °C 5000 ppm 0...100 % ■ 1501-8118-6071-500
Hinweis: Dieses Gerät darf
nicht
als sicherheitsrelevante Einrichtung verwendet werden!
Optional: Kabelanschluss mit
M12-Steckverbinder
nach DIN EN 61076-2-101 auf Anfrage
ZUBEHÖR
KA2 -Modbus Kommunikationsadapter
(USB/RS485) zur Systemanbindung 1906-1200-0000-100
LA -Modbus Leitungsabschlussgerät
(mit Abschlusswiderstand) als aktiver Busabschluss 1906-1300-0000-100
SF-M Metall
-Sinterfilter, Ø 16 mm, L = 32 mm, austauschbar, aus Edelstahl
V4A
(1.44 04) 7000-0050-2200-100
MFT-20-K Montageflansch
aus Kunststoff (im Lieferumfang enthalten) 7000-0031-0000-000
