Montage et mise en service
Mise en service
Après la mise en marche de l’appareil, celui-ci effectue un autocontrôle et l’équilibrage de température.
En fonction des conditions d'environnement, cette opération dure entre 30 - 50 minutes,
pendant ce temps la tension analogique émise diffère de la valeur de mesure réelle.
Un calibrage manuel peut ensuite être effectué en option.
S'assurer qu'aucune substance nocive n'influence le processus d'étalonnage et que le capteur fonctionne à l'air frais.
Réglage du point de commutation
Un contact inverseur sans potentiel est disponible en tant que sortie de commutation.
Un point de commutation entre 10 % et 95 % de la plage de mesure peut être sélectionné via le potentiomètre SET.
La valeur de 10 % pour CO
2
est additionnée à la valeur limite d'air frais de 400 ppm.
(600...1900 ppm à MB = 0...2000 ppm resp. 900...4700 ppm à MB = 0...5000 ppm)
Pour les autres grandeurs de mesure, la valeur minimale respective est directement utilisée comme valeur de base.
(COV : 10...95 %, Température : +5...+48 °C, Humidité : 10...95% h.r.)
L'affectation des sorties de commutation aux grandeurs de mesure s'effectue via interrupteurs DIP (DIP 7 et DIP 8).
Offset
Chaque canal de mesure comprend un potentiomètre offset séparé pour le réglage ultérieur de la valeur de mesure.
La plage de réglage ultérieur est de ± 10 % de la plage de mesure.

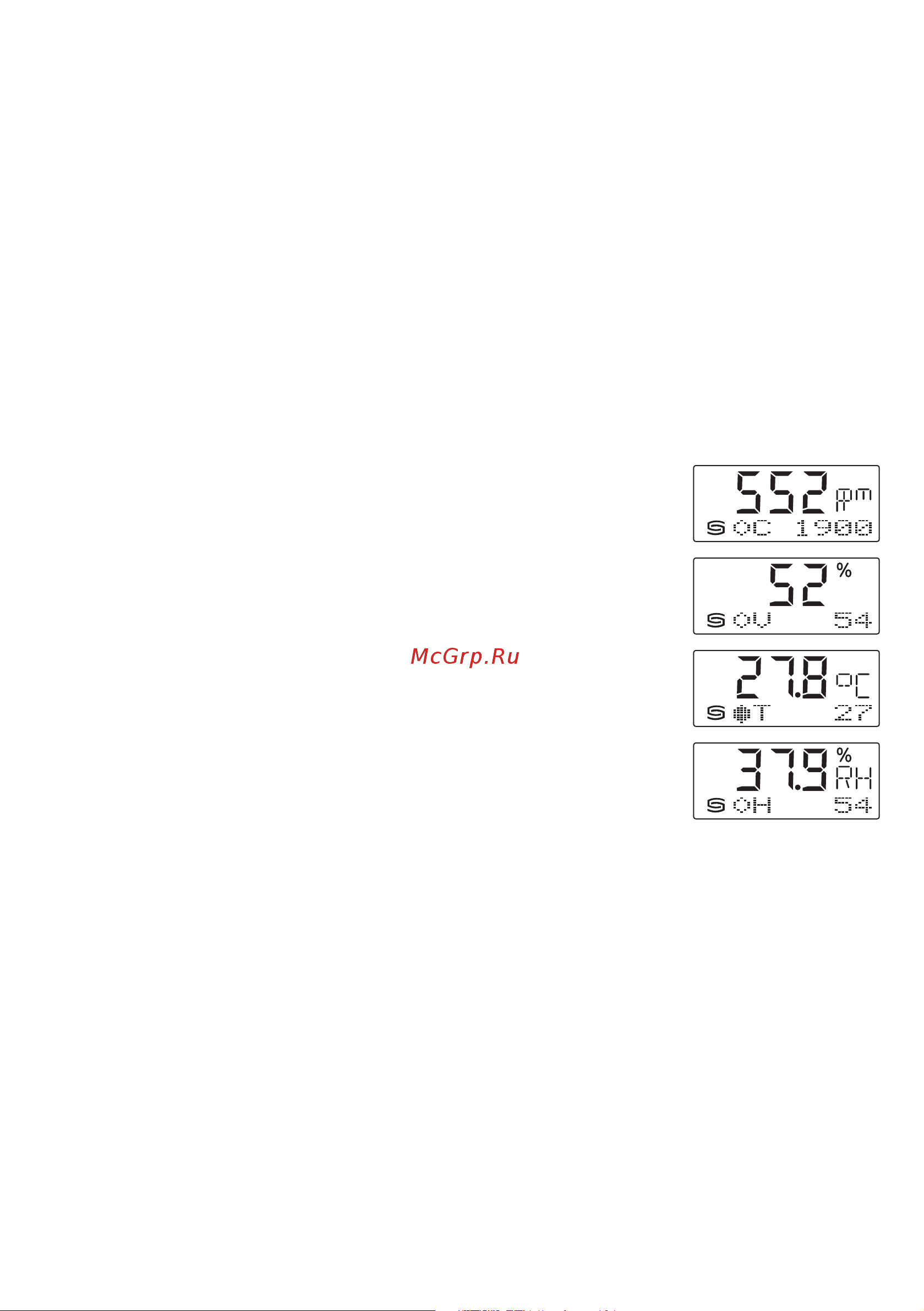

Affichage de l'écran
Les
valeurs de mesure
sont affichées avec les
unités
correspondantes
(CO
2
en
ppm
, COV en
%
, température en
°C
, humidité relative en
% h.r.
)
dans la première ligne de manière cyclique et successive.
L'
état de commutation du relais
s'affiche à gauche dans la deuxième ligne sous forme d'un cercle
(plein
●
= relais excité; vide
○
= relais au repos)
suivi de l'
indicateur
respectif
(
C
pour CO
2
;
V
pour COV ;
T
pour température ;
H
pour humidité relative en
% h.r.
)
et la
valeur du point de commutation
s'affiche à droite.
