31
AERASGARD
®
RCO2
- W ⁄ RLQ
- CO2
- W
AERASGARD
®
RFTM -
(
LQ
)
- CO2
- W ⁄ RTM
- CO2
- SD
D G F r

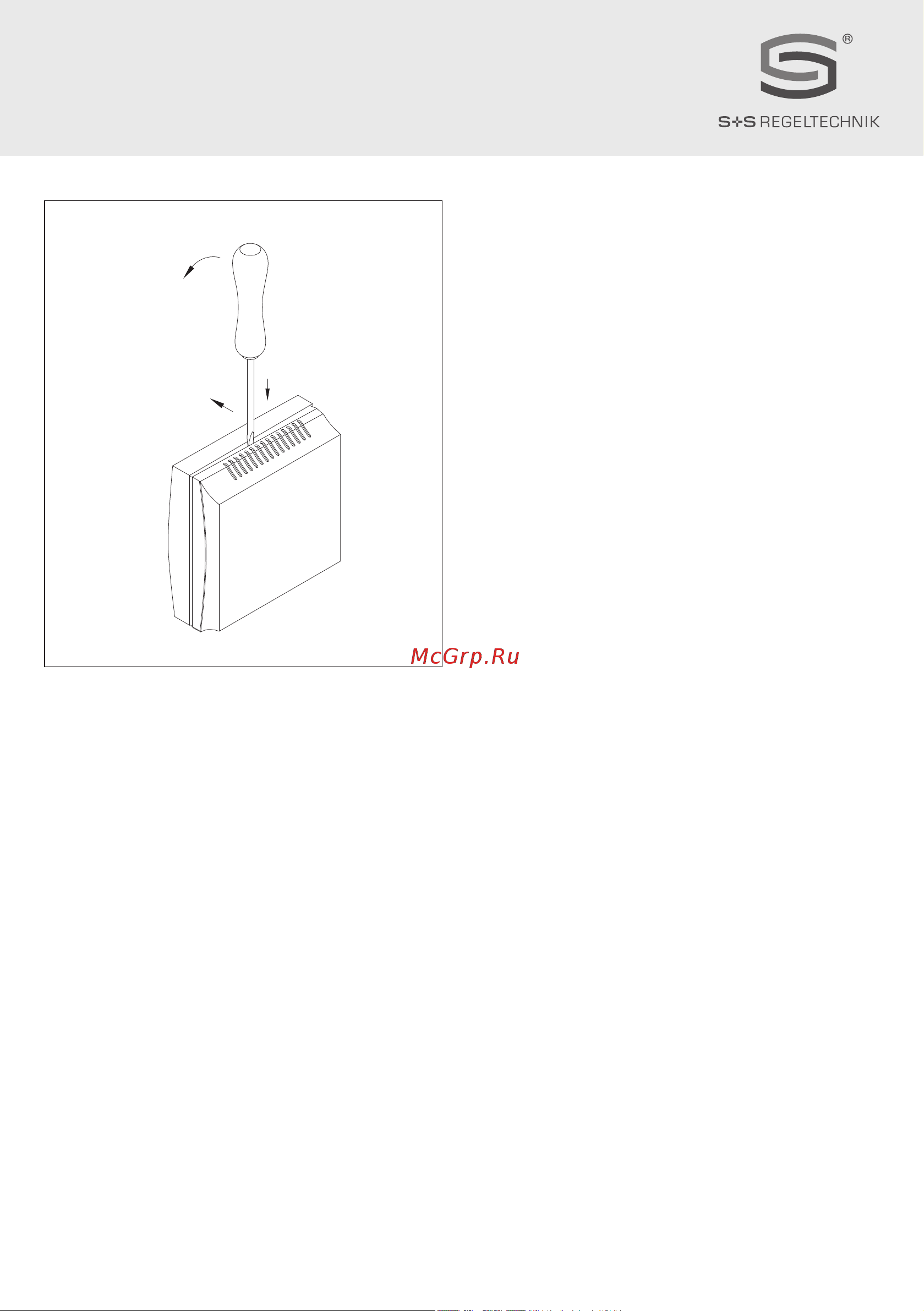

Zum Öffnen des Gehäuses einen Schraubendreher (2,0) in die Nut
mittig ansetzen, nach unten drücken und den Bodenrahmen etwas
anheben. Den Deckel nach vorne ziehen und halten.
To open the housing, set a screwdriver (2.0) in the groove at centre,
press down, and lift up the bottom frame slightly. Pull top cover
forward and hold it.
Pour ouvrir le boîtier placer le tournevis (2,0) au centre de
l’encoche, pousser vers le bas et soulever légèrement le cadre
inférieur. Tirer le couvercle vers l’avant et le maintenir.
Чтобы открыть корпус, вставьте жало отвертки (2,0) в паз
по центру, надавите вниз и слегка приподнимите основание
корпуса. Крышку сдвигайте вперед, аккуратно удерживая ее.
Gehäuse
Baldur
Housing
Boîtier
Корпус
