Apach AP10M COMPACT [5/21] V электрическое соединение

Страница 4

V. ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

ПРЕДУПРЕЖДЕНИЕ. Соединения с электросетью должны выполняться

квалифицированным и уполномоченным техническим персоналом в соответствии с

государственными, международными и местными законами, действующими в стране, где

устанавливается пароконвектомат. Перед подключением к электросети убедитесь в том,

что частота (…..Гц) и напряжение (….В) соответствуют требованиям, указанным на

информационной этикетке, расположенной на задней стороне прибора.

Электрическая система в соответствии с действующими предписаниями и стандартами должна

быть оборудована эффективной заземляющей системой.

Электрическая безопасность прибора гарантируется только при наличии стандартной

электрической системы.

Для непосредственного подключения к электросети между оборудованием и самой электросетью

необходимо установить устройство, рассчитанное на нагрузку, обеспечивающую его отключение.

Контакты должны иметь зазор, позволяющий полное отключение в условиях перенапряжения

категории III в соответствии с правилами установки.

Кроме того, это устройство должно быть размещено в подходящем месте так, чтобы оператор мог

легко получить доступ к нему в любой момент.

ПОДСОЕДИНЕНИЕ КАБЕЛЯ

Ослабить винты, закрепляющие заднюю панель

пароконвектомата, и удалить ее.

Пароконвектомат должен быть подключен к

источнику электропитания с помощью резинового

кабеля, такого, как, например, H07RN-F.

ПРЕДУПРЕЖДЕНИЕ. Желто-зеленые силовые

провода в заземляющем кабеле должны быть

на 3 см длиннее других.

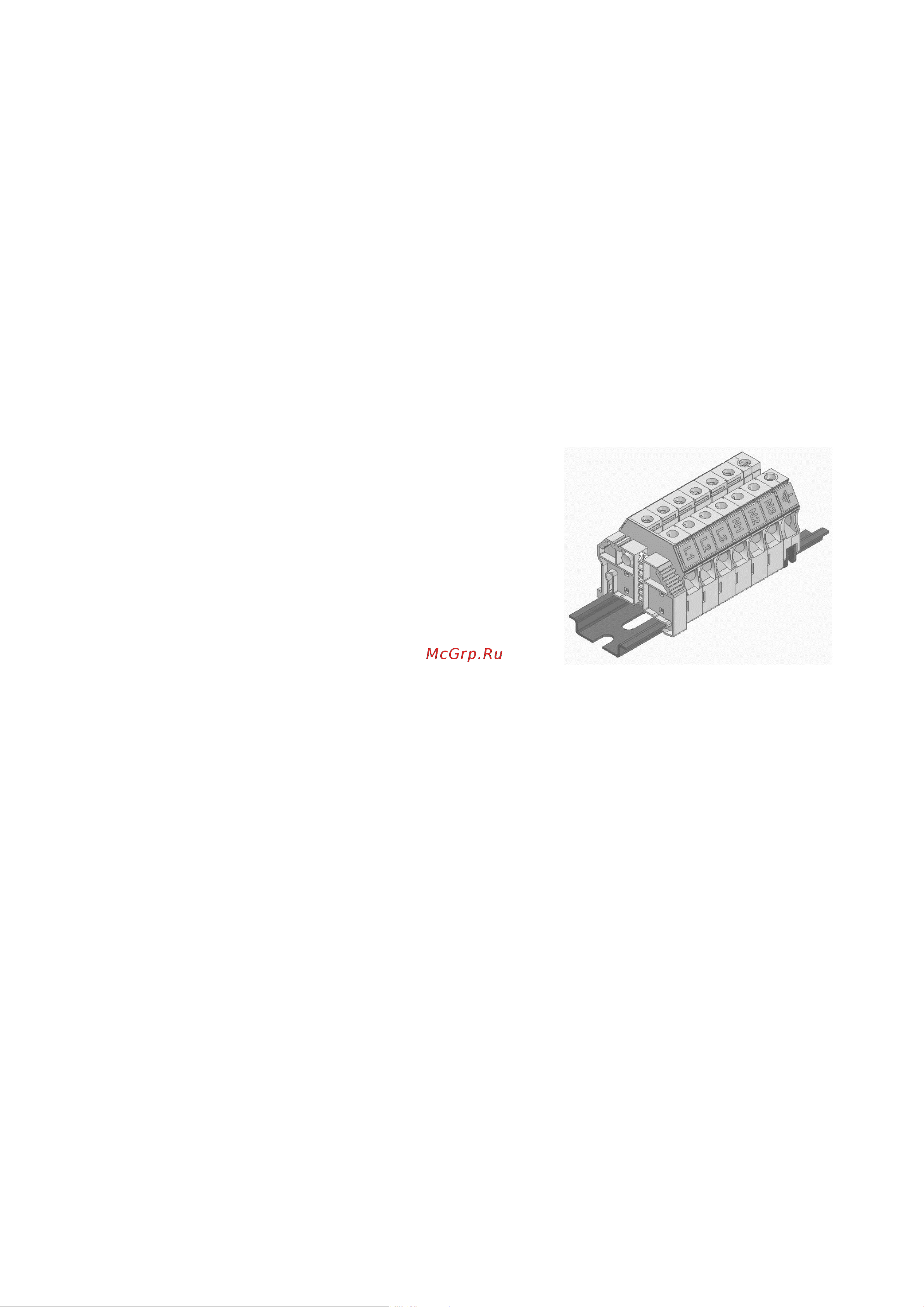

Прибор снабжен клеммными колодками, как указано на чертеже.

Чтобы подключиться к источнику электропитания, см. этикетку, приведенную в руководстве и

приклеенную к нижней части задней стороны устройства рядом с информационной табличкой.

Для подсоединения провода питания к клеммной колодке необходимо действовать

следующим образом:

• (A1) Ослабить верхние части кабельного ввода и открыть нижнюю часть задней

стороны прибора, ослабив винты.

• (A2) Просунуть новый кабель через кабельный ввод.

Подсоединить силовой кабель к клеммным колодкам, следуя схеме

соединений, приведенной на этикетке, расположенной на задней стороне

прибора.

Подсоединять только то, что указано.

Тип кабеля, подлежащего применению (HO7RN-F), указан на этикетке для

каждого отдельного соединения, а сечения силовых кабелей указаны в мм².

• (A4) Закройте нижнюю часть задней стороны прибора, затягивая винты, и

закрепите кабель, затягивая верхнюю часть кабельного ввода.
