Apach AP10M COMPACT [7/21] Замена кабеля
![Apach AP10M COMPACT [7/21] Замена кабеля](/views2/1896804/page7/bg7.png)
Страница 6
ЗАМЕНА КАБЕЛЯ
Эта операция должна выполняться квалифицированным и уполномоченным
специалистом. Заземляющий провод должен всегда быть желто-зеленого цвета.
ПРЕДУПРЕЖДЕНИЕ. Желто-зеленые силовые провода в заземляющем кабеле
должны быть на 3 см длиннее других.
Для подсоединения провода питания к клеммной колодке необходимо действовать
следующим образом:

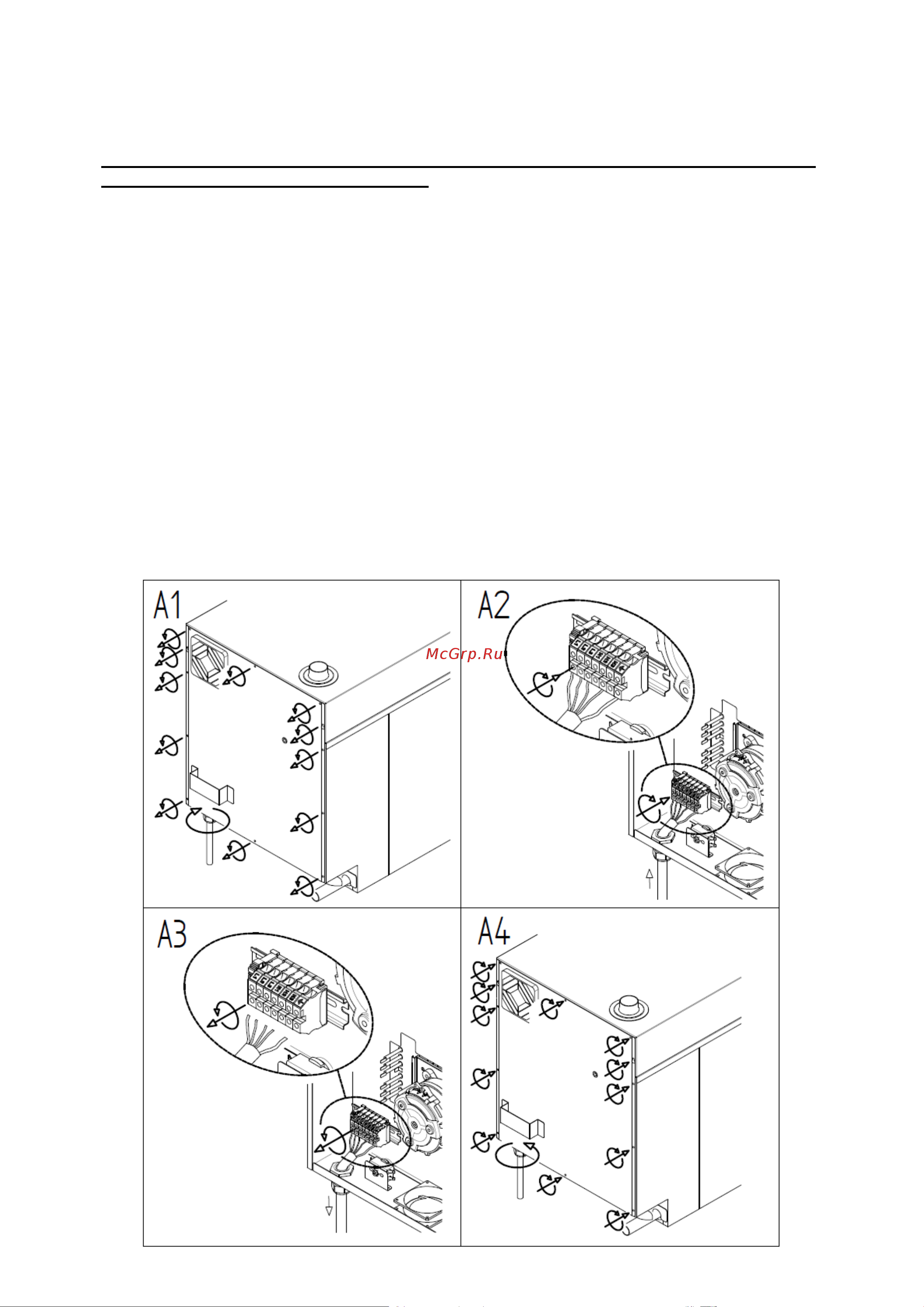

• (A1) Ослабить верхние части кабельного ввода и открыть заднюю часть
прибора, ослабив винты.
• (A3) Ослабить винты клемм и отсоединить кабель от главной клеммной колодки.
Извлечь старый кабель из кабельного ввода.
• (A2) Просунуть новый кабель через кабельный ввод.
Подсоединить провода нового кабеля’ к клеммной колодке, следуя
указаниям схемы электрических соединений, приведенной на этикетке,
расположенной в нижней части задней стороны прибора.
Подсоединять только то, что указано.
Тип кабеля (HO7RN-F), подлежащего применению, указан на этикетке для
каждого отдельного соединения, а сечения силовых кабелей указаны в мм².
• (A4) Закрыть боковую часть прибора, затягивая винты, и закрепить кабель,
затягивая верхнюю часть кабельного ввода.
Перед подсоединением пароконвектомата к электросети следует убедиться в том, что
все соединительные элементы туго затянуты.
