Graco King 30:1 K30NH1 [16/36] Сборка воздушного клапана

Ремонт

16 3A5468G

Сборка воздушного клапана

1. Поршень (304) и П-образные уплотнения (306)

поступают в собранном виде. Нанесите смазку на

П-образные уплотнения (306) с обеих сторон

поршня (304) и установите его в корпус клапана.

2. Нанесите смазку и установите фиксатор (307)

в поршень, скосом в направлении кулачка

фиксатора.

3. Нанесите смазку и установите новые

уплотнительные кольца (317) на торцевые

колпачки (316). Нанесите смазку и установите

новые уплотнительные кольца (318) и кнопки

ручного управления заслонкой (319) на торцевые

колпачки (316). Вставьте торцевые крышки

вкорпус.

4. Установите упорные кольца (320) на концы

клапана для закрепления заглушек в нужных

местах.

5. Установите пружину (310).

6. Установите новое основание чаши (313).

7. Установите диск клапана (314). Слегка затяните

винты (315), чтобы зафиксировать его на месте.

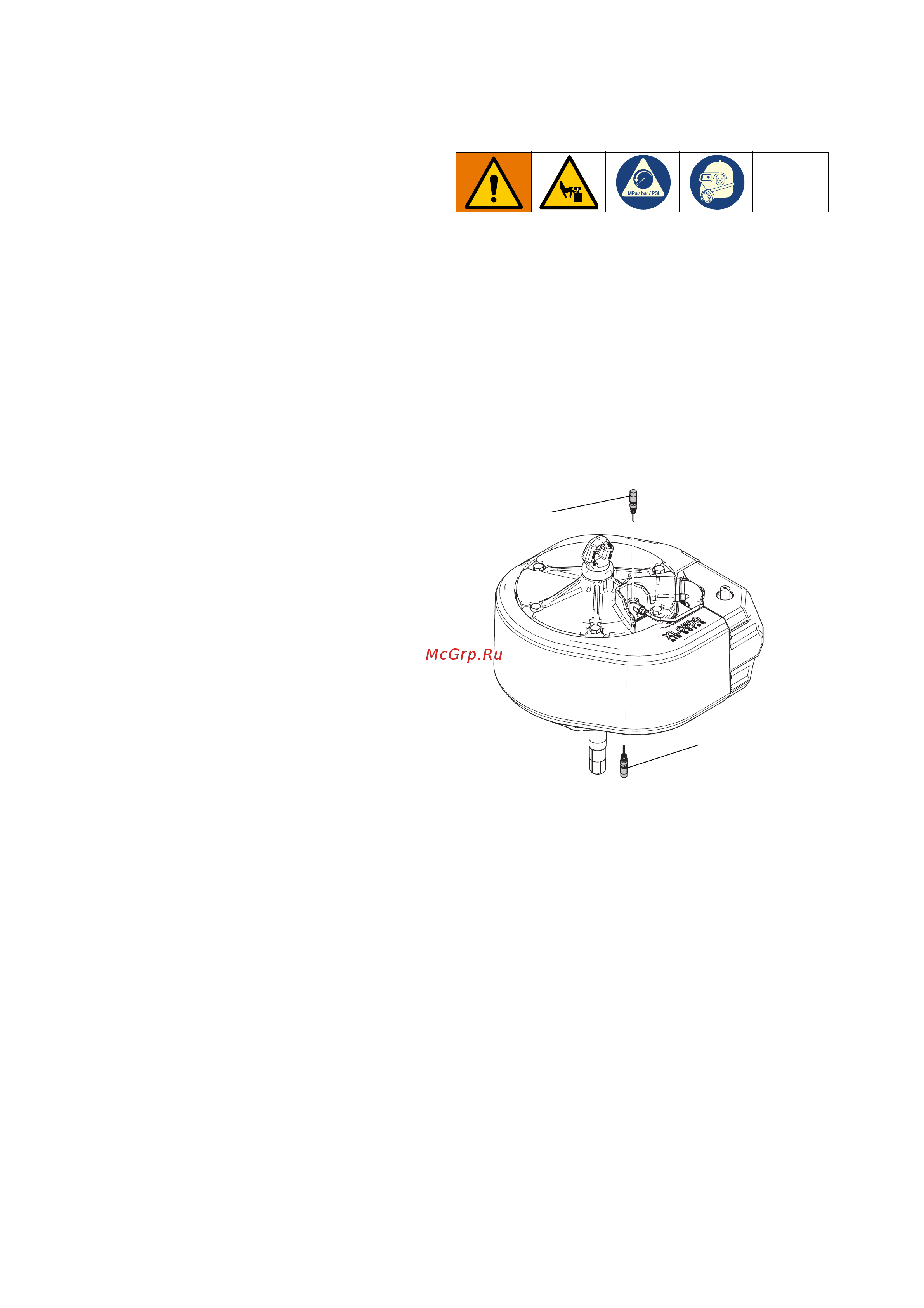

Замена управляющих клапанов

1. Остановите насос в среднем положении хода

поршня. Снимите давление. См. раздел

Процедура сброса давления, стр. 13.

2. Отсоедините трубопровод сжатого воздуха

от двигателя.

3. Снимите старый управляющий клапан (62)

с помощью торцевого ключа на13 мм или

1/2 дюйма.

4. Нанесите смазку на новые управляющие клапаны

(62) и установите их на место. Затянуть с моментом

11–12 Н•м (95–105 дюймофунтов).
