Graco King 30:1 K30NH1 [33/36] Размеры модель xl3400
![Graco King 40:1 K40FL0 [33/36] Размеры модель xl3400](/views2/1898967/page33/bg21.png)

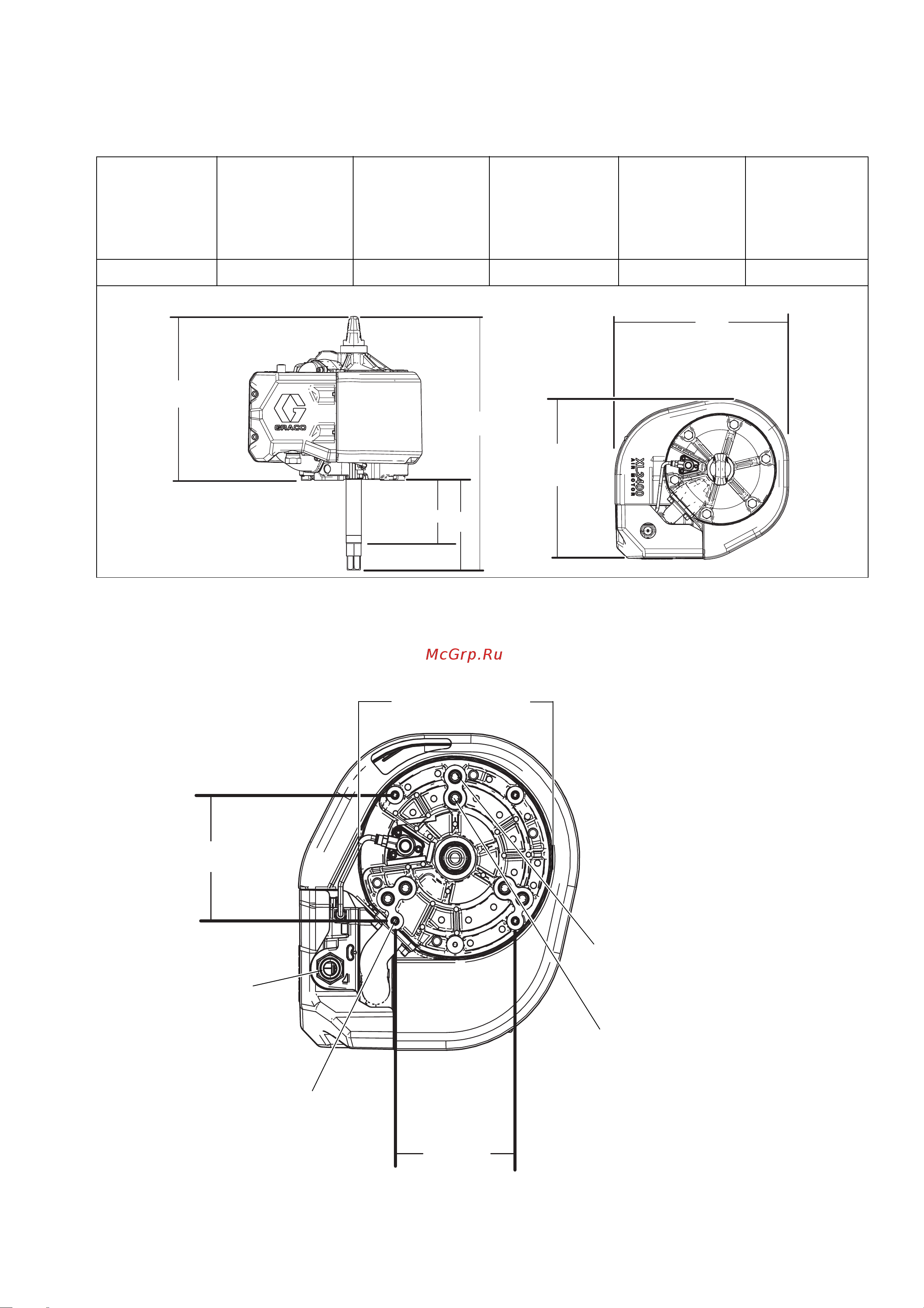

Размеры (модель XL3400)
3A5468G 33
Размеры (модель XL3400)
Схема расположения
монтажных отверстий
A
мм (дюймов)
B
мм (дюймов)
Шток, крайнее
верхнее
положение
C
мм (дюймов)
D
мм (дюймов)
E
мм (дюймов)
Шток, крайнее
верхнее
положение
F
мм (дюймов)
Шток, крайнее
нижнее
положение
372 (14,65) 451 (17,75) 395 (15,56) 367 (14,47) 79 (3,10) 203 (8,0)
WLD
A
B
D
C
E
F
3/4-16 UNF
WLD
4 X 3/8 дюйма - 16 UNC -2B
Монтажные отверстия
Большие крепления штока насоса (3)
5/8-11 UNC 2B на диам. 203 мм (8,0 дюймов)
157 мм
(6,188 дюйма)
157 мм
(6,188 дюйма)
Малые крепления штока насоса (3)
5/8-11 UNC 2B на диам. 150 мм (5,906 дюймов)
248 мм (9,75 дюймов)
диам. литья.
Соединение
3/4 NPSM
Впускное отверстие
для воздуха
