Ремонт
3A5468G 19

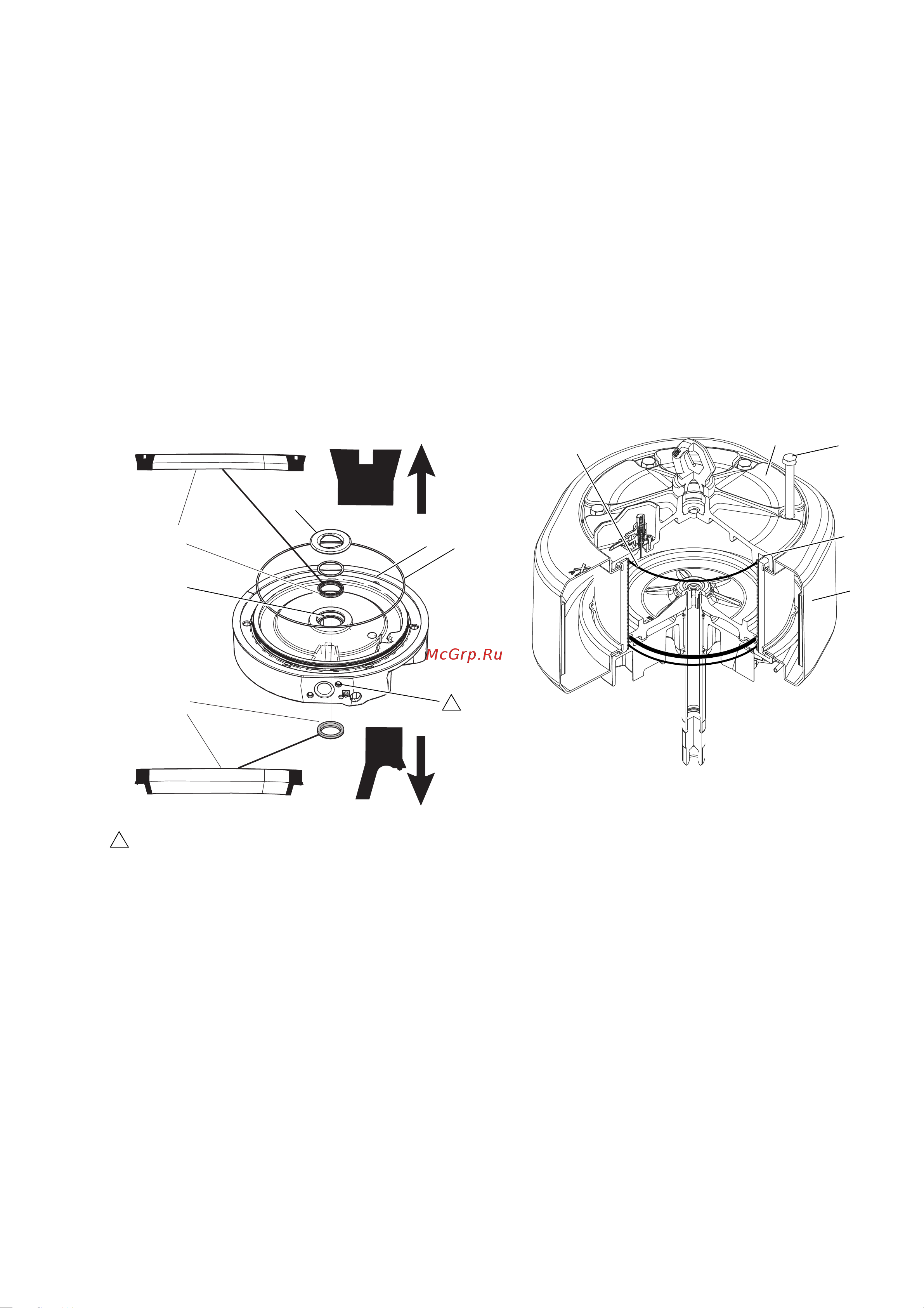

Сборка пневматического двигателя
ПРИМЕЧАНИЕ. Дополнительную информацию о
компонентах см. в разделе Детали, начиная со
страницы 24.
ПРИМЕЧАНИЕ. Подшипник (3) запрессован в нижнюю
крышку (1) и поставляется только в составе
ремкомплекта нижней торцевой крышки 17V316
(XL6500) или 17V315 (XL3400).
1. Нанесите смазку на грязесъемник (2) и установите
его на нижнюю крышку (1).
2. Нанесите смазку на новое П-образное уплотнение
с фланцем (4) и установите его в нижнюю крышку
(1) снизу кромками вверх. Уплотнение
устанавливается на месте до щелчка.
3. Установите уплотнительное кольцо (6) в нижнюю
крышку (1). Установите стопорный зажим (5).
Зажим втолкните в новый амортизатор (9)
до щелчка.
4. Нанесите смазку на внутреннюю поверхность
цилиндра (14). Опустите цилиндр на нижнюю
крышку (1).
5. Нанесите смазку на уплотнительное кольцо (13) и
установите его на поршень (10). Оно должно быть
свободным.
6. Вставьте поршень в сборе (10) в цилиндр (14).
Убедитесь в том, что уплотнительное кольцо (13)
остается на месте. Аккуратно перемещайте его
впазу.
7. Нанесите смазку на уплотнительное кольцо (6)
и установите его на верхнюю крышку (22).
8. Осторожно установите верхнюю крышку (22)
на цилиндр (14) и глушитель (17). Плоские
вертикальные поверхности коллектора на
верхней и нижней крышках должны быть
совмещены. Удостоверьтесь в том, что глушитель
(17) установлен в канавку верхней и нижней
крышек.
9. Установите две прокладки (24) и наполовину
вставьте винты (27) в коллектор (25).
10. Наполовину вставьте болты (31) в крышку (1).
11. Затяните винты (27) с усилием 13,6 Н•м
(120 дюйм- фунтов).
12. Равномерно затяните болты крышки (31)
крест-накрест с усилием 54,2 13,6 Н•м
(40 фут-фунтов).
13. Подсоедините воздушные линии управляющего
клапана (37) к воздушному клапану (30) и
тарельчатым клапанам (62).
WLD
7
Установите глушитель (17) на цилиндр (14) в канавку на нижней
крышке (1). Убедитесь, что переднее отверстие совмещено
с плоскостью нижней крышки (1). На поверхности глушителя
отлиты две небольшие линии. Они используются для
выравнивания с ближайшим коллектором (25), отверстий для
монтажных винтов на нижней крышке (1) и верхней крышкой
(22). Удостоверьтесь, что обе прокладки (16) установлены на
глушитель (17).
7
9
5
3
6
ti32174a
14
17
31
22
6
