![Graco King 60:1 K60MW1 [17/36] Снятие и установка нижнего блока](/views2/1898967/page17/bg11.png)
Ремонт
3A5468G 17
Ремонт пневматического
двигателя
Обратитесь к руководству соответствующей системы за
информацией о разборке пневматического двигателя.
Доступны комплекты уплотнений для
пневматического двигателя. Список комплектов для
конкретного двигателя см. в разделе Комплекты
деталей и вспомогательные принадлежности,
стр. 30. Детали, входящие в комплект, помечены
звездочкой (*). Для получения наилучшего результата
используйте сразу все детали, входящие в комплект.
Необходимые инструменты
• Комплект разводных гаечных ключей
• Динамометрический ключ
• Резиновый молоток
• Смазка для резьбы
• Противозадирная смазка 222955
• Loctite
®
2760
™
или его аналог
• Отвертка с плоским шлицем

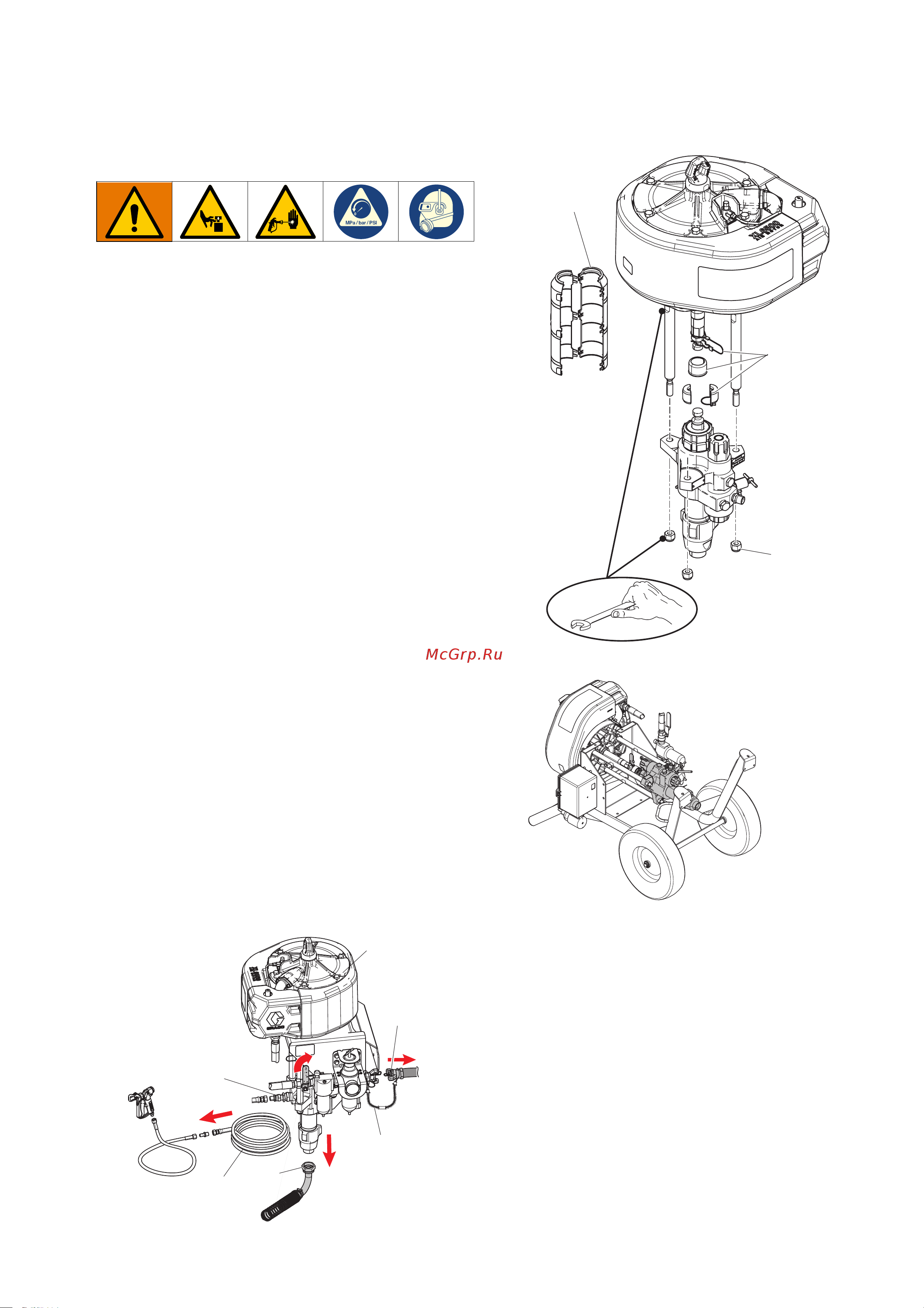

Снятие и установка нижнего блока
1. Промойте насос, если это возможно (см.
руководство станции). При остановке насоса
поршень должен всегда находиться в нижнем
положении. ВыполнитеПроцедура сброса
давления, стр. 13.
2. Отсоедините воздушный шланг (AH).
3. Отсоедините шланг подачи материала (W).
Удерживайте пробку выпуска жидкости гаечным
ключом, чтобы не ослабить ее при отсоединении
всасывающего шланга (N).
ПРИМЕЧАНИЕ. Учтите взаимное расположение
выпускного фитинга (FT) и впуска двигателя (MT) для
последующего совмещения во время сборки.
Если двигатель не нуждается в обслуживании,
оставьте его установленным на опоре.
4. Снимите защиту насоса (PG), используя отвертку
с прямым шлицем.
5. Отклоните тележку назад.
ПРИМЕЧАНИЕ. Постелите ветошь на пол, чтобы
собрать жидкость TSL, которая может вытечь из-под
уплотнительной гайки.
6. Отверните гайки (TN) стяжных шпилек.
7. Чтобы снять основание, удерживайте его и
сдвигайте до высвобождения стяжек. Сведения о
техническом обслуживании нижнего блока
см. в инструкции по эксплуатации нижнего блока.
8. Снова подсоедините нижний блок, выполнив
описанные выше действия в обратном порядке.
ПРИМЕЧАНИЕ. Затяните гайки с усилием 68–81 Н•м
(50–60 ft-lb).
WLD
$+
:
1
:&
)7
07
WLD
71
3*
&3&3&3
WLD
