Ремонт
18 3A5468G

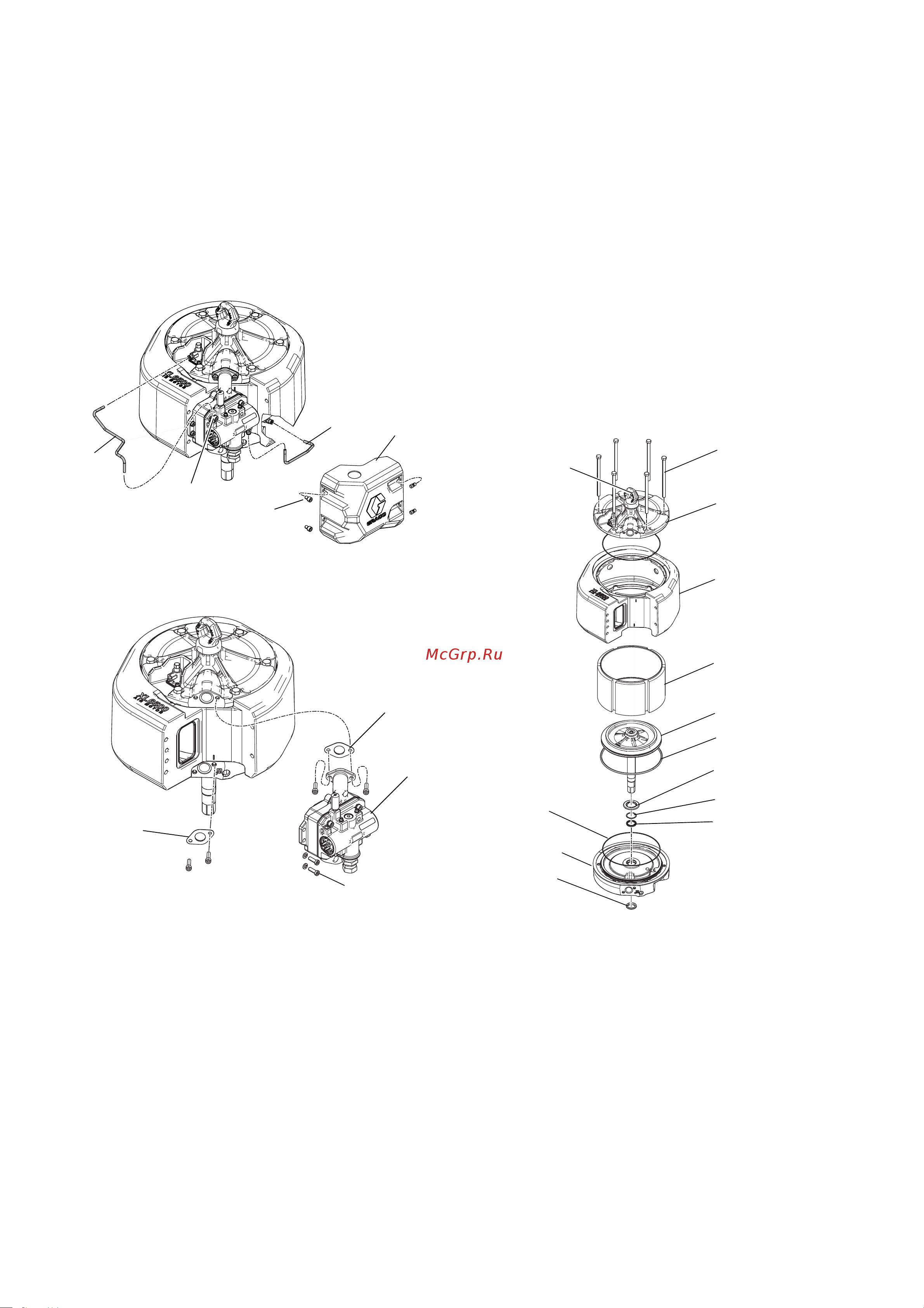

Разборка пневматического двигателя
1. Выполните шаги 1 - 7, описанные в разделе
Снятие и установка нижнего блока, стр. 17.
2. Гаечным ключом на 6 мм выверните два винта (43)
и снимите крышку (44).
3. Отсоедините линии подачи воздуха (37, 38)
воздушного клапана (30).
4. Выверните четыре винта (27), снимите коллектор
и клапан (30) и две прокладки (24). Проверьте
уплотнение на наличие повреждений.
5. Торцевым ключом на 19 мм или 3/4 дюйма
выверните болты (31).
6. Снимите верхнюю крышку (22). Снимите
уплотнительное кольцо (6).
ПРИМЕЧАНИЕ. Чтобы сорвать крышку, установите
трубу или длинный ключ в подъемное кольцо (40)
иударьте по трубе.
7. Снимите глушитель (17) с цилиндра.
Снимите цилиндр (14).
8. Снимите узел поршня (10) с нижней крышки (1),
удерживая его в вертикальном положении.
ПРИМЕЧАНИЕ. Поршень и шток образуют единый
узел и поставляются в сборе (10). Не пытайтесь
отсоединять поршень от штока.
9. Снимите уплотнительное кольцо (13) с
поршня (10).
10. Плоской отверткой снимите стопорное кольцо (5)
и с нижней крышки (1).
11. Снимите П-образное уплотнение (4), и
грязесъемник (2) с нижней крышки (1).
ti32169a
30
37
38
44
43
WLE
24
24
27
30
WLE
31
22
17
14
10
9
5
4
6
2
13
1
40
