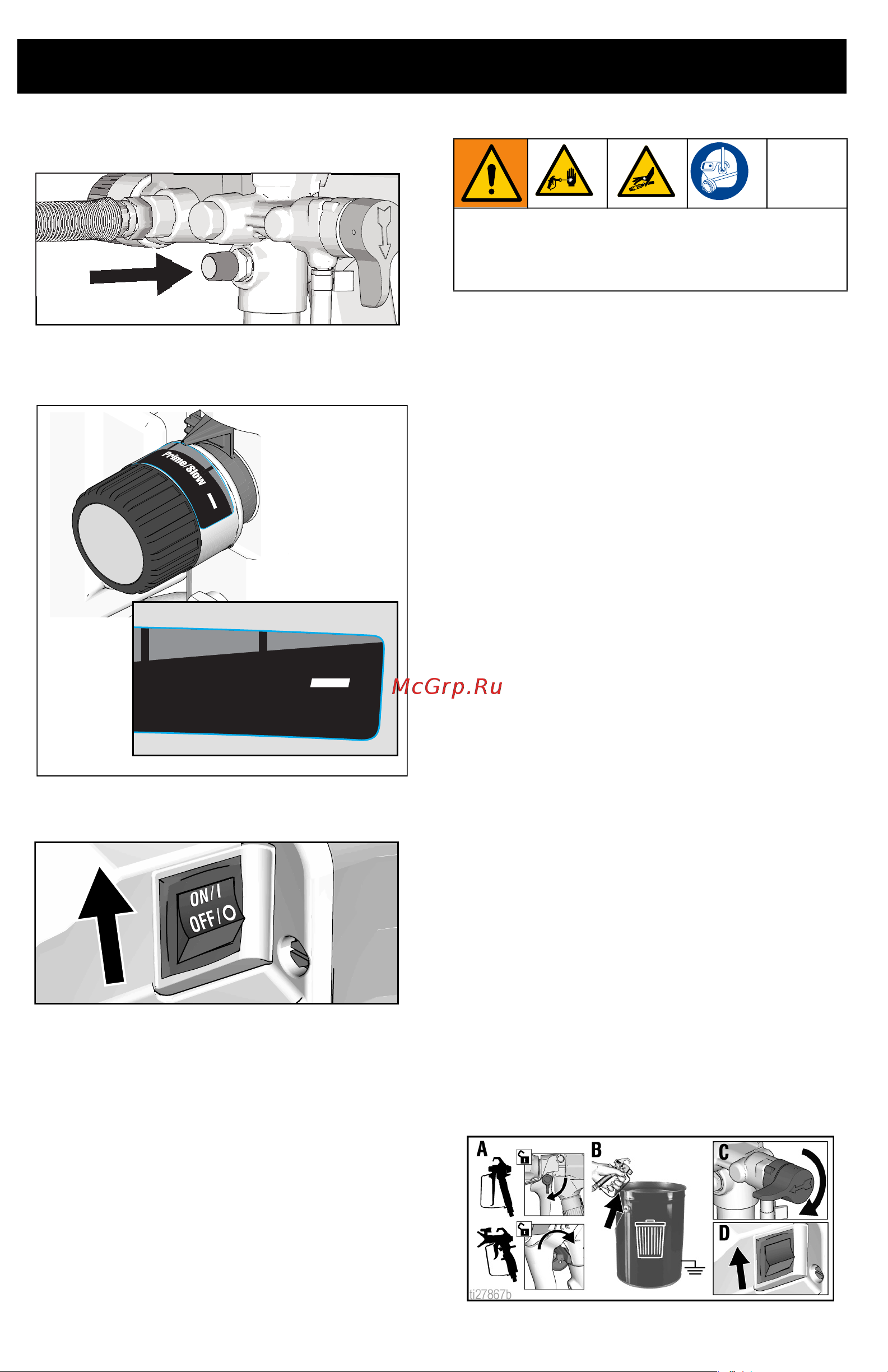

Начало работы
16 3A3305L
5. Двукратно нажмите кнопку "PushPrime" для
открывания впускного шарового клапана.
6. Совместите указатель настройки со значком
Prime/Clean (Заправка/Очистка) на ручке
регулирования давления.
7. Поверните ручку выключателя ON/OFF
(Вкл/Выкл) в положение ON (Вкл).
8. Когда распылитель начнет перекачивание, то
промывочная жидкость и пузырьки воздуха
будут выходить из системы. Дайте жидкости
вытекать из сливной трубки в емкость для
отходов в течение 30 - 60 секунд. Для моделей
с бункером, позвольте жидкости вытекать из
сливной трубки до тех пор, пока бункер станет
почти порожним.
9. Поверните ручку выключателя ON/OFF
(Вкл/Выкл) в положение OFF (Выкл).
10. Убедитесь в отсутствии утечек.
При обнаружении утечек выполните
инструкции из раздела Процедура сброса
давления, стр. 13, а затем затяните все
фитинги и повторите процедуру Начало
работы. Если утечки отсутствуют,
переходите
к следующему шагу.
Заполнение насоса
1. Переместите трубку всасывания в емкость с
краской и погрузите эту трубку в краску. Для
моделей с бункером долейте краску в бункер.
2. Поверните ручку выключателя ON/OFF
(Вкл/Выкл) в положение ON (Вкл).
3. Дождитесь, пока краска не будет выходить
из сливной трубки.
4. Поверните ручку выключателя ON/OFF
(Вкл/Выкл) в положение OFF (Выкл).
ПРИМЕЧАНИЕ: Некоторые жидкости могут
заполняться быстрее, если ручка
выключателя ON/OFF (Вкл/Выкл) мгновенно
поворачивается в положение OFF (Выкл)
таким образом, что насос может замедлить и
остановить свою работу. При
необходимости, несколько раз поверните
ручку выключателя ON/OFF (Вкл/Выкл)
между положениями ON (Вкл) и OFF (Выкл).
Заполнение пистолета
1. Прижмите пистолет к емкости для отходов.
Направьте пистолет-распылитель в емкость
для отходов.
a. Выключите блокиратор пускового
курка.
b. Освободите и заблокируйте пусковой
курок пистолета.
c. Поверните клапан заливки/распыления
в положение SPRAY (Распыление).
d. Поверните ручку выключателя ON/OFF
(Вкл/Выкл) в положение ON (Вкл).
t
i
271
36a
ti31710a
Prime/Slow
ti27134a
Распыление под высоким давлением может
привести к подкожной инъекции токсичных
материалов и вызвать серьезную травму. Не
останавливайте утечки рукой или ветошью.
