Ознакомление со своим распылителем
3A3305L 9
Ознакомление со своим распылителем
Модели на стойке
ti27260
a
C
V
X/Z
N
R
P
D
E
F
B
Q
G
H
J
K
M
L
A
T
U
W

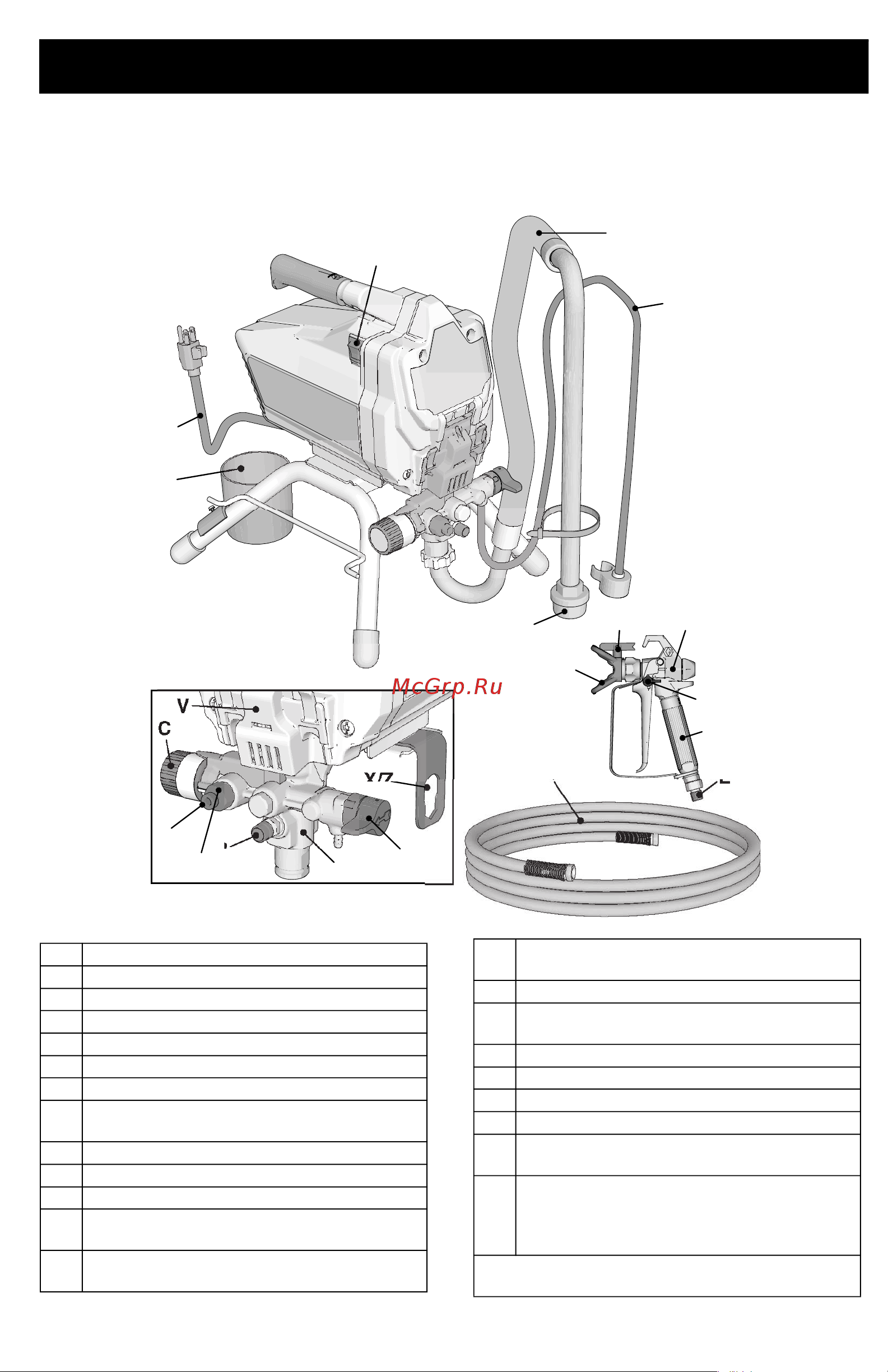

A Клапан Prime/Spray
B Кнопка PushPrime™
C Ручка регулировки давления
D Переключатель ON/OFF (ВКЛ/ВЫКЛ)
E Трубка всасывания
F Сливная трубка (с диффузором)
G Безвоздушный распылительный пистолет
H Двусторонний распылительный
наконечник
J Защитная насадка наконечника
K Блокиратор пускового курка пистолета
L Впускной жидкостный фитинг пистолета
M Жидкостный фильтр пистолета (внутри
рукоятки)
N Насос ProXChange™ (позади дверцы
легкого доступа)
P Выпускной жидкостный фитинг пистолета
(соединение безвоздушного шланга)
Q Безвоздушный шланг
R Жидкостный фильтр InstaClean™ (внутри
выпускного жидкостного фитинга)
T Впускной сетчатый фильтр
U Шнур питания
V Дверца легкого доступа
W Колпачок всасывающей / сливной трубки
X/Z Инструмент для снятия насоса и
извлечения впускного клапана
Табличка с названием модели или
серийным номером устройства
(не показана, располагается с нижней
стороны устройства)
Для получения дополнительной информации
см. раздел Быстрая справка, стр. 32.
