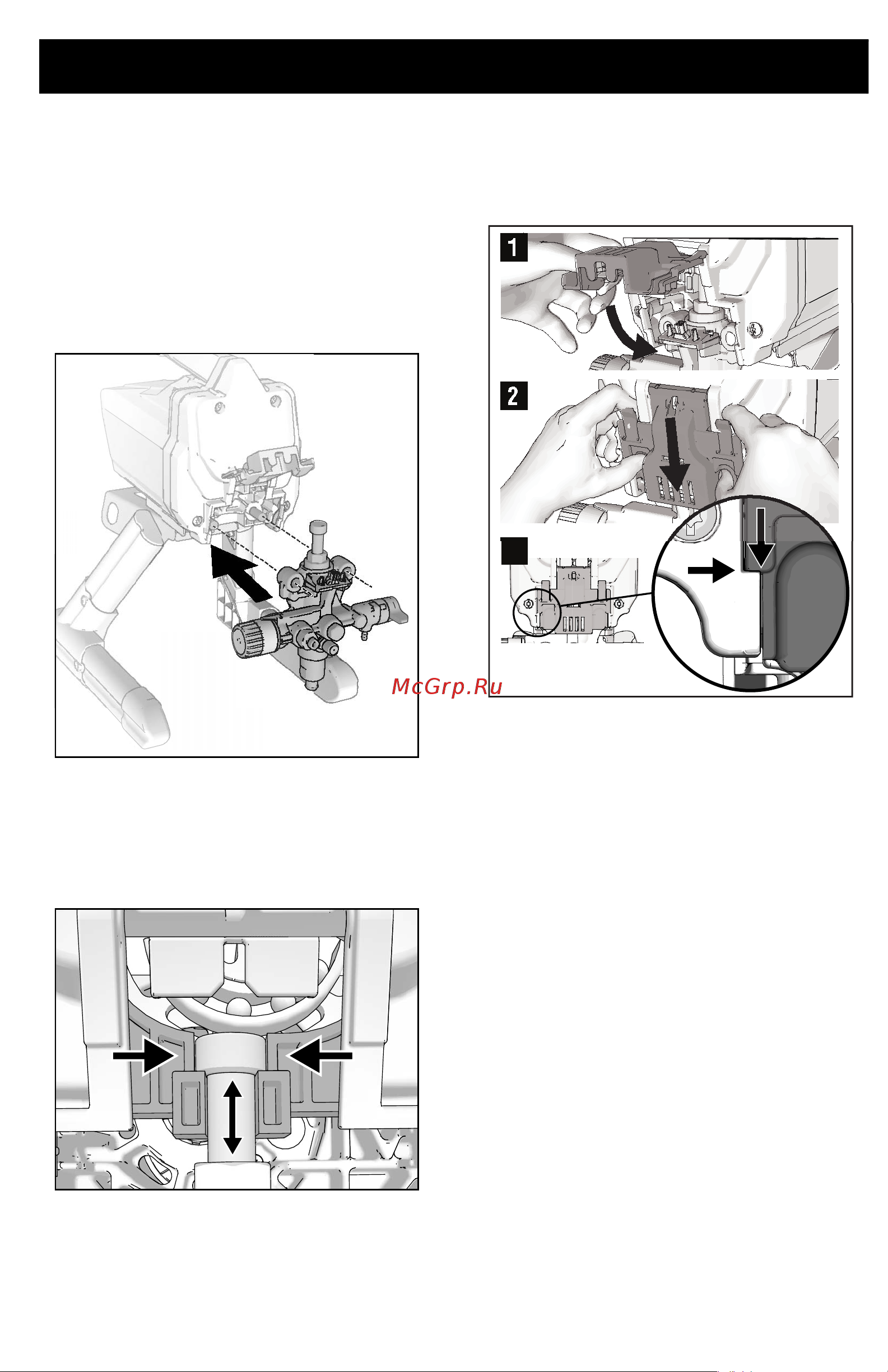

Техническое обслуживание
3A3305L 35
3. Удалите любой сор и засохшую краску
из камеры и установите обратно шарик
и пружину. Затяните впускной клапан
на насосе с помощью встроенного
инструмента, размещаемого в раме.
Установка насоса
1. Сместите блок насоса на монтажные
штифты.
2. Перемещайте шток поршня насоса
вверх или вниз до тех пор, пока
колпачок не достигнет уровня
отверстия в вилке.
3. Поверните дверцу быстрого доступа
к насосу в закрытое положение и
сдвиньте всю дверцу в направлении
впускного фитинга насоса.
ПРИМЕЧАНИЕ: Дверца должна быть
полностью закрыта и закрыта на защелку
перед началом работы распылителя.
ti27036a
ti27037a
1
ti27478a
2
3
