Справочный материал
30 3A3305L
Справочный материал
Выбор распылительного
наконечника
Выбор размера наконечника
Распылительные наконечники поставляются
в широком диапазоне размеров отверстия
для распыления разнообразных жидкостей.
Ваш распылитель содержит наконечник для
использования в большинстве задач по
распылению краски. Используйте таблицы
покрытий на стр. 19 для определения
диапазона рекомендованных размеров
отверстий наконечников для каждого типа
жидкости.
Советы:
• По мере выполнения распыления
наконечник изнашивается, а размер его
отверстия увеличивается. Использование
наконечника с отверстием меньше
максимального размера позволит
распылять материал с номинальным
расходом.
• Используйте большие размеры
отверстия наконечника для более
толстых покрытий и меньшие размеры
отверстия наконечника для более
тонких покрытий.
• Наконечники изнашиваются в процессе
эксплуатации и требуют периодической
замены.
• Размер отверстия наконечника
определяет расход материала -
количество краски, которое
выходит из пистолета.
Ширина лопасти
Ширина окрасочного факела представляет
собой размер формы распыла, который
определяет зону, покрываемую при каждом
проходе.
Советы:
• Выбирайте ширину окрасочного факела,
которая подходит наилучшим образом для
обрабатываемой распылением
поверхности.
• Более широкие окрасочные факелы
позволяют обеспечить лучшее покрытие
широких, открытых поверхностей.
• Более узкие окрасочные факелы
обеспечивают лучшее покрытие узких,
ограниченных поверхностей.

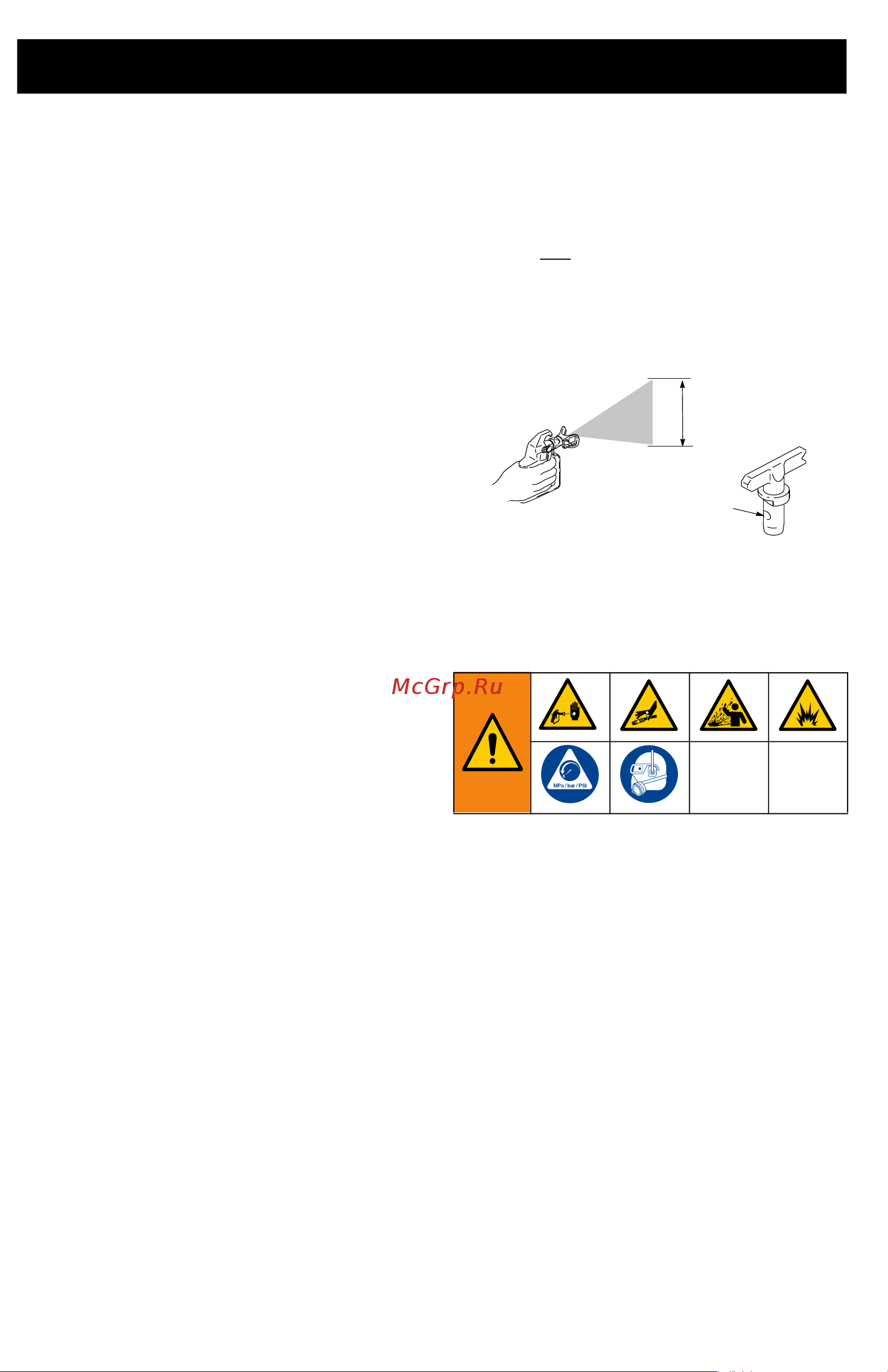

Интерпретация номера
наконечника
Последние три разряда номера наконечника
(т.е.: 221413) содержат информацию о
размере отверстия и ширине окрасочного
факела на поверхности, когда пистолет при
распылении удерживается на расстоянии 12
дюймов (30,5 см) от поверхности.
Совместимость очищающей
жидкости
Материалы на водной или масляной
основе
•
По распылении материалов на водной
основе, тщательно промывайте
систему водой.
• По распылении материалов на
масляной основе, тщательно
промывайте систему уайт-спиритом
или совместимой промывочной
жидкостью на масляной основе.
• Для распыления материалов на водной
основе после распыления материалов
на масляной основе, тщательно
промывайте систему сначала водой.
Вода, вытекающая из сливной трубки,
должна быть чистой и не содержать
растворитель перед началом
распыления материала на водной основе.
First digit when doubled
= approximate
fan width.
413 tip has
8-10 in. (20-25 cm)
fan width.
413 tip has
a 0.013 in.
hole size
Last two digits = tip hole size in thousands of an inch.
Первый разряд при
дублировании =
приблизительная
ширина окрасочного
факела.
Наконечник 413
имеет ширину
окрасочного факела
размером 20 - 25 см
(8 - 10 дюймов).
Наконечник
413 имеет
отверстие
размером
Последние два разряда = размер отверстия
наконечника в тысячных долях дюйма.
