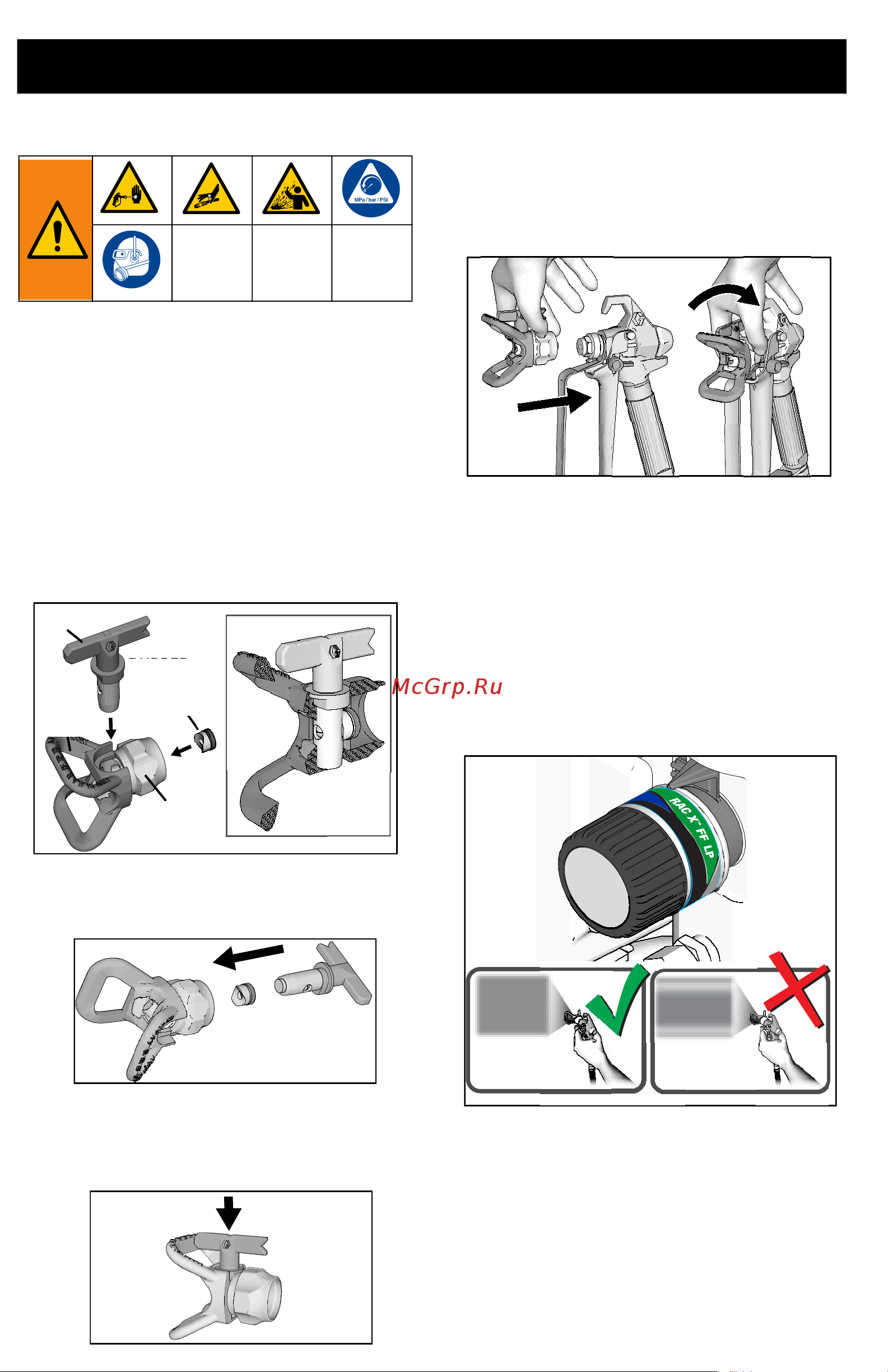

Инструкции по распылению
18 3A3305L
Инструкции по распылению
Установка распылительного
наконечника
Чтобы предотвратить утечки из распылительного
наконечника, проверьте, что выбранный
распылительный наконечник и его защитная
насадка установлены должным образом.
1. Выполните инструкции из раздела
Процедура сброса давления, стр. 13.
2. Задействуйте блокиратор пускового курка
3. Убедитесь, что распылительный наконечник
и его защитная насадка собраны в
показанном порядке.
a. Используйте распылительный
наконечник для совмещения прокладки
и уплотнения в защитной насадке
наконечника.
b. Распылительный наконечник должен
быть полностью вставлен
в защитную насадку. Поверните
распылительный наконечник для
нажатия вниз.
c. Поверните рукоятку в виде стрелки на
распылительном наконечнике вперед в
положение распыления.
4. Навинтите собранный распылительный
наконечник на пистолет и затяните.
Распыление
С помощью двустороннего распылительного
наконечника RAC X™ FF LP для чистовой отделки при
низком давлении можно производить распыление
при пониженном давлении. Распыление при более
низком давлении помогает сократить избыточное
распыление и уменьшает износ распылительного
наконечника. Отрегулируйте давление
распыления, чтобы минимизировать избыточное
распыление.
TIP
GUARD
RETAINING
NUT
RUBBER
GASKET/
METAL SEAL
SPRAY
TIP
t
i
2714
0a
РЕЗИНОВАЯ
МАНЖЕТА /
МЕТАЛЛИЧЕСКОЕ
УПЛОТНЕНИЕ
ЗАЩИТНАЯ
НАСАДКА
НАКОНЕЧ-
НИКА
РАСПЫЛИТЕЛЬНЫЙ
НАКОНЕЧНИК
СТОПОРНАЯ
ГАЙКА
t
i
2714
3a
ti
2714
5a
Распыление с
равномерно
распределенным
веером распыла
Неровности
ti27480a
ti31709a
