17 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
5.2. Описание контактов шины G-Bus
Обмен данными между адаптерами серии G (FnIO и PIO) и модулями расширения, а также
передача системного / полевого питания осуществляется через внутреннюю шину G-Bus.

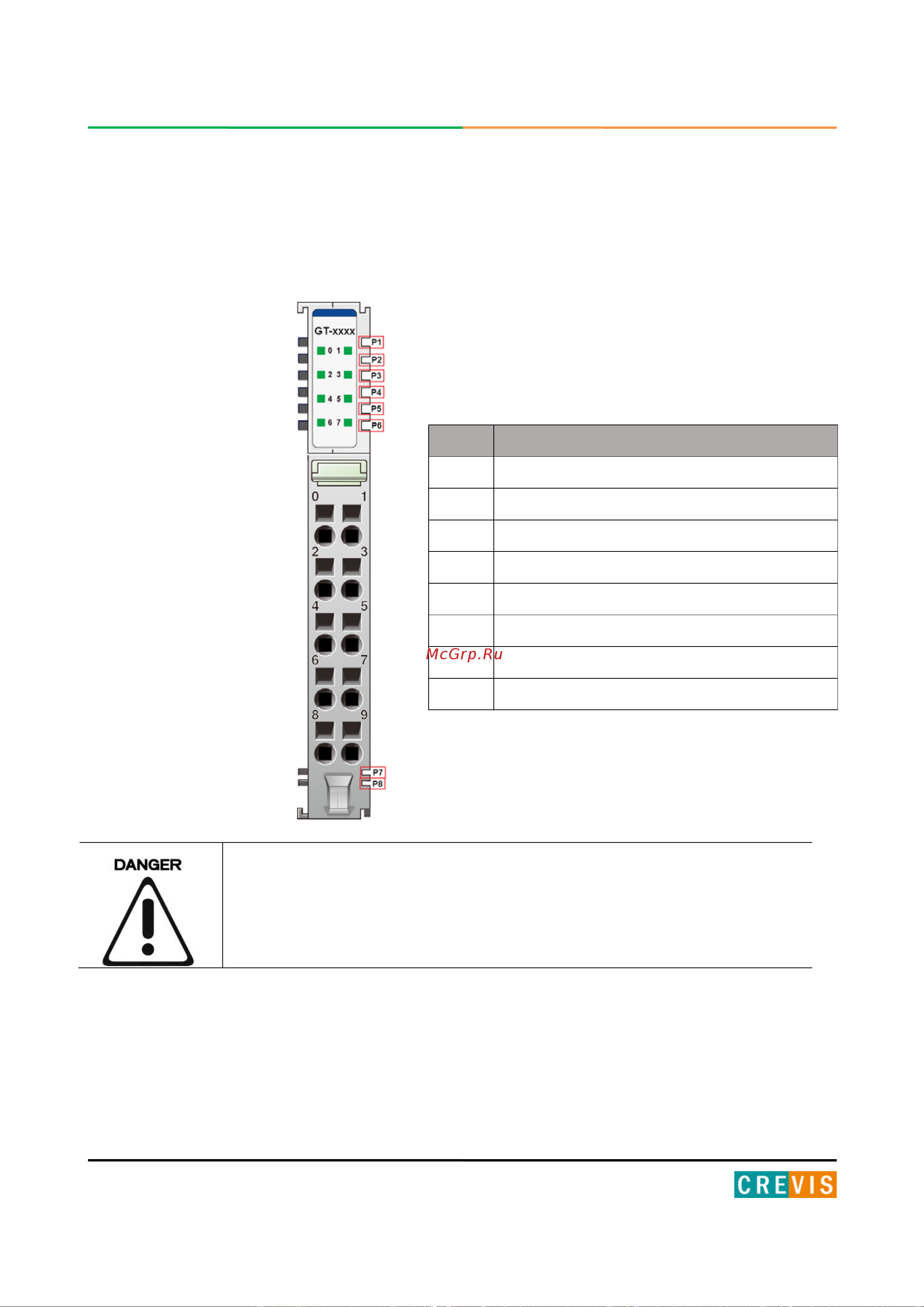

Данная шина состоит из 8 контактов (P1 - P8):
№
Описание
P1 Системное питание (VCC)
P2
Системное питание (GND)
P3
GBUS TX +
P4
GBUS TX -
P5
GBUS RX +
P6
GBUS RX -
P7
Полевое питание (GND)
P8
Полевое питание (VCC)
Не прикасайтесь к контактам шины G-Bus, чтобы избежать воздействия
помех и повреждений устройства от ESD шума.
