19 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
В соответствии со спецификацией протокола PROFINET, накладываются следующие
ограничения:
- Устройства в подсети PROFINET должны иметь уникальные имена;
- Длина имени не должна превышать 127 символов (буквы, цифры, тире, точки);
- Каждая часть имени (т.е. строка символов между двумя точками) не должна превышать 63
символа;
- Имя не должно содержать никаких спец. символов, кроме точки;
- Имя не должно начинаться с тире, точки или цифры;
- Имя не должно иметь вид n.n.n.n, где n = 0…999.

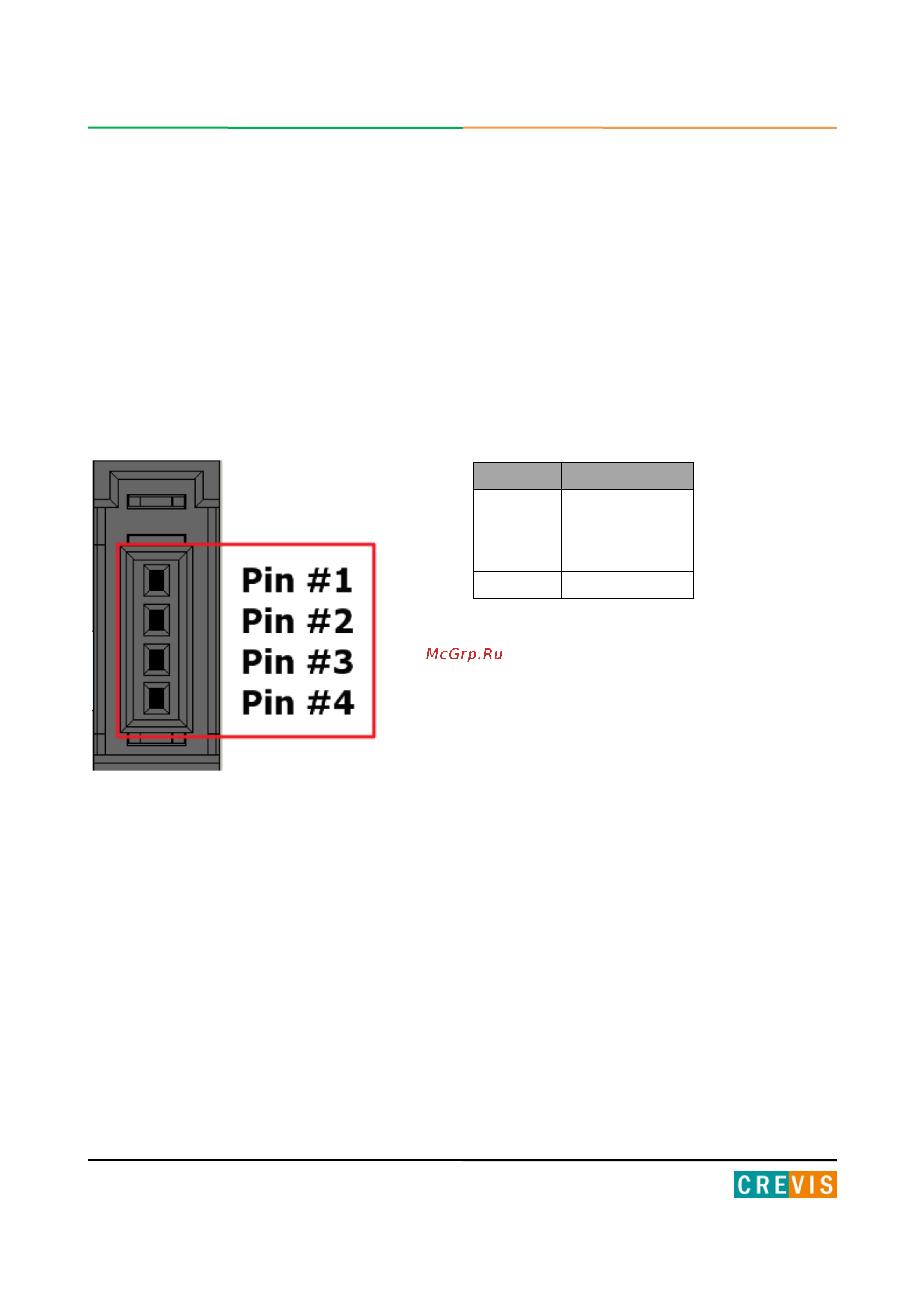

5.5. Распиновка последовательного порта (RS-232)
Контакт Сигнал
1 -
2 TxD
3 RxD
4 GND
