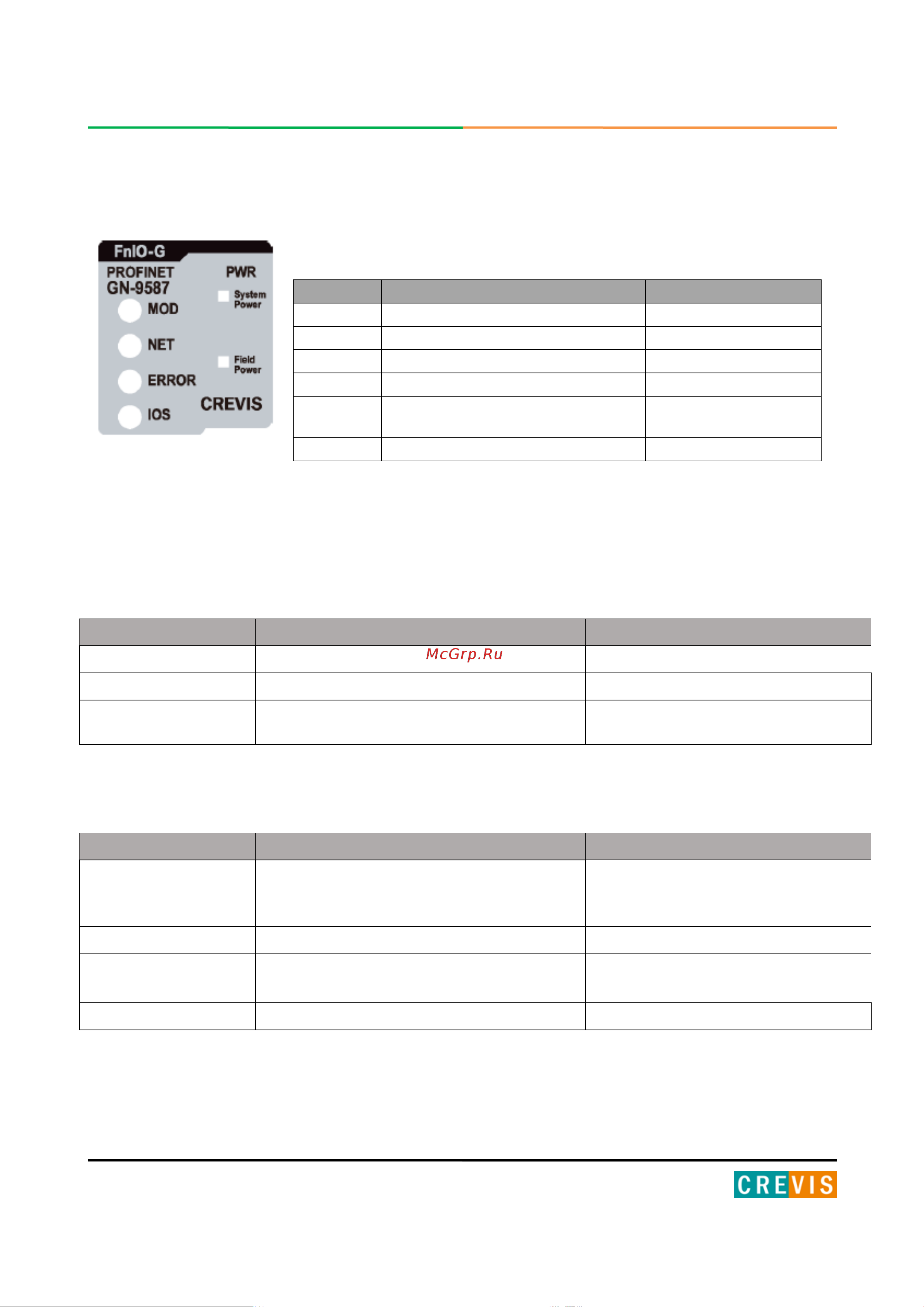

8 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус Индикатор Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти или сторожевого таймера)
Индикатор «NET»
Статус Индикатор Описание
Нет питания или
устройство не
«Онлайн»
Индикатор не горит
Нет питания или устройство не
«Онлайн»
Обмен по PROFINET Индикатор горит зелёным Успешный обмен по PROFINET
Готовность к обмену
по PROFINET
Индикатор мигает зелёным Готовность к обмену по PROFINET
Ошибка обмена Индикатор горит красным Ошибка «ASIC chip error»
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
NET
Статус соединения
Зелёный/ Красный
ERR
Ошибка связи (PROFINET)
Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
