21 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
6. Описание реализации протокола PROFINET
6.1. Пример интеграции адаптера CREVIS в Siemens TIA PORTAL
Для интеграции сетевого адаптера CREVIS, а также всех поддерживаемых модулей
расширения в среду разработки TIA Portal используется файл-описатель (GSDML файл).
Данный файл-описатель можно найти и скачать на сайте www.crevis.ru
в разделе «Загрузки».

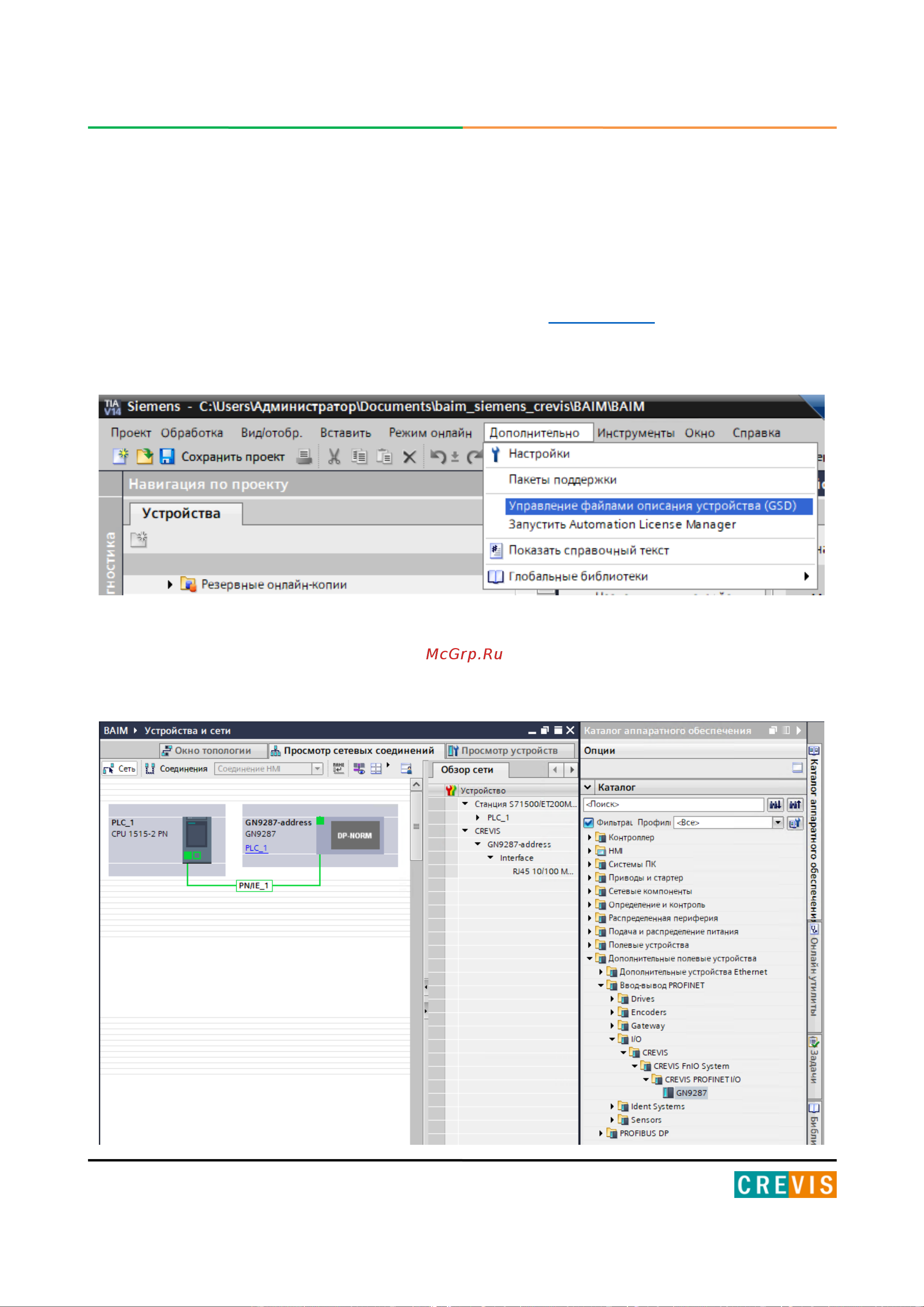

После этого описание устройств может быть установлено в TIA Portal в меню «Управление
файлами описания устройств (GSD)».
Добавление адаптера к существующей PROFINET сети CREVIS осуществляется в меню
«Просмотр сетевых соединений», как показано на рисунке ниже.
