22 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

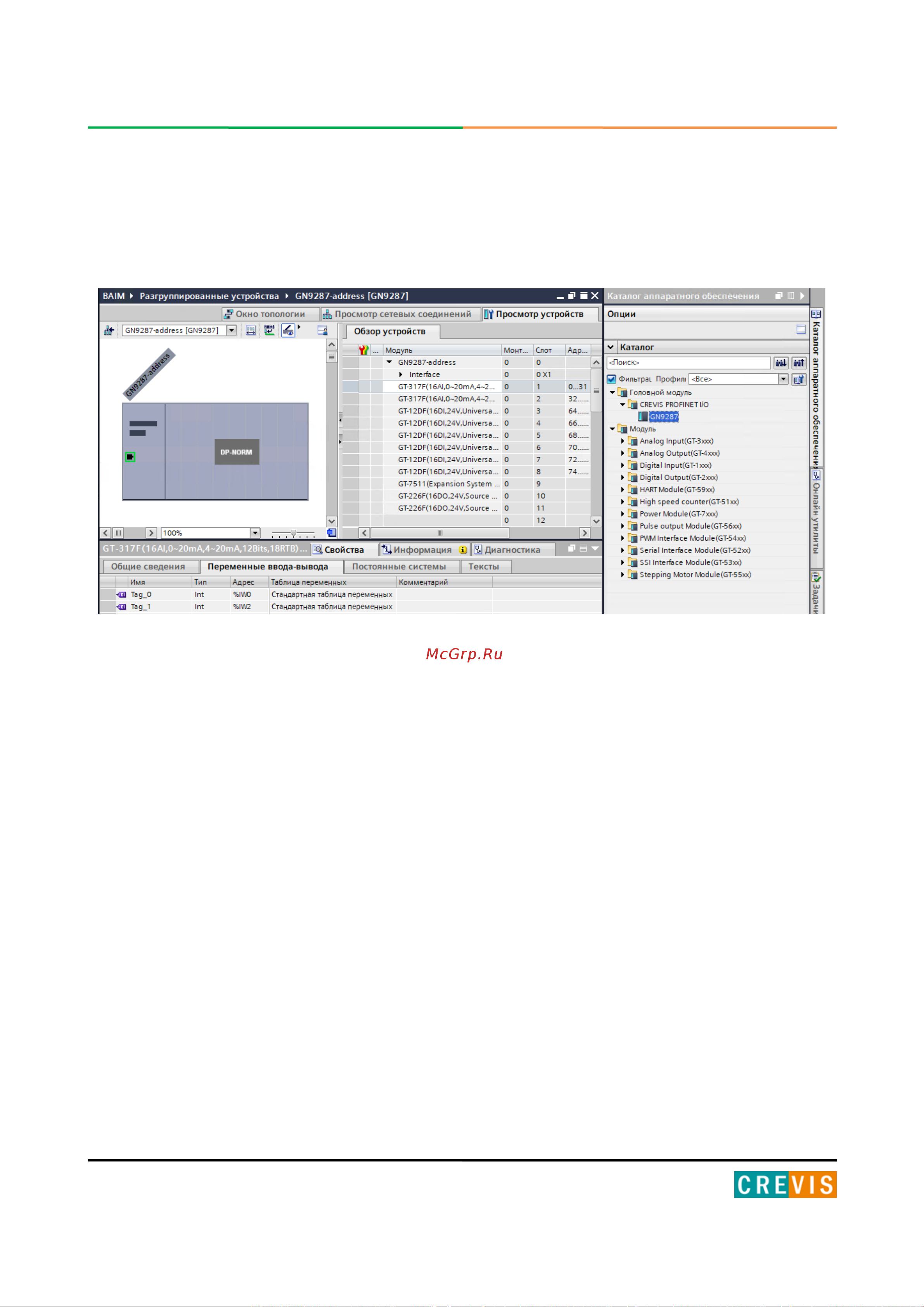

Конфигурирование корзины адаптера выполняется в меню «Просмотр устройств»
соответствующего адаптера, как показано на рисунке ниже.
Сетевые настройки устройства задаются в меню «Общие сведения» соответсвующего
адаптера во вкладке «Интерфейс PROFINET».
