18 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

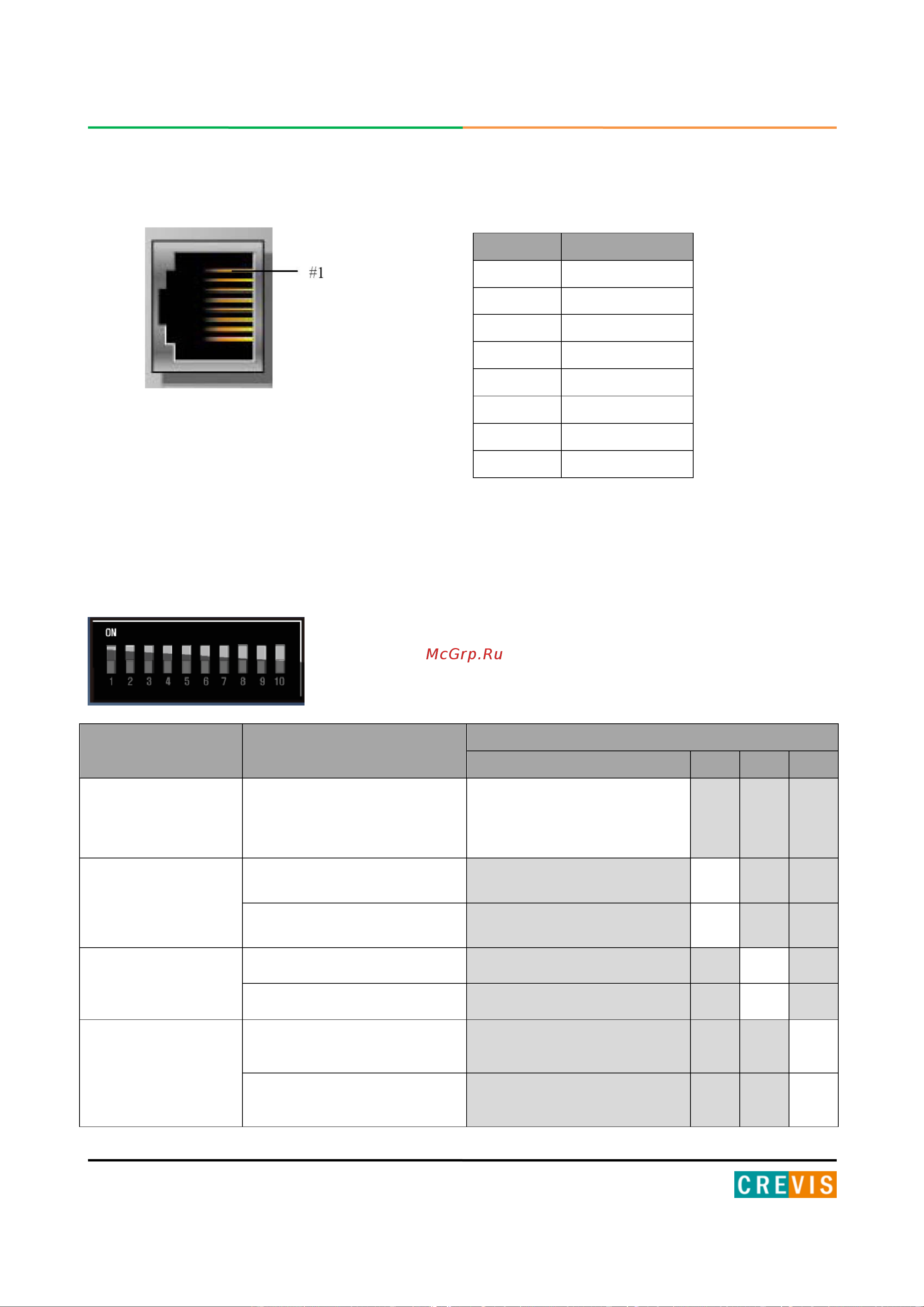

5.3. Распиновка коннектора RJ-45
5.4. Установка параметров обмена по PROFINET
Параметры обмена по PROFINET устанавливаются с помощью DIP переключателей на
корпусе модуля. Состояние ON (вверх) означает «включено», OFF (вниз) – «выключено».
Параметр Описание
DIP переключатель
1 - 7 8 9 10
ID устройства
Строковый идентификатор
устройства (GN9587-XX, где
XX
– значение двоичного
кода, 1 - 99)
Двоичный код (7 разрядов)
Функция
«Speed-Up» для
протокола
DCP-Hello
Не используется
OFF
Используется ON
Формат данных
Тип «INTEL»
OFF
Тип «MOTOROLA» ON
Действие при
остановке
выполнения
приложения
PROFINET мастера
Сбросить выходы в «0»
OFF
Сохранять последние
значения
ON
Контакт Сигнал
1 TD «+»
2 TD «-»
3 RD «+»
4 −
5 −
6 RD «-»
7 −
8 -
