101 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

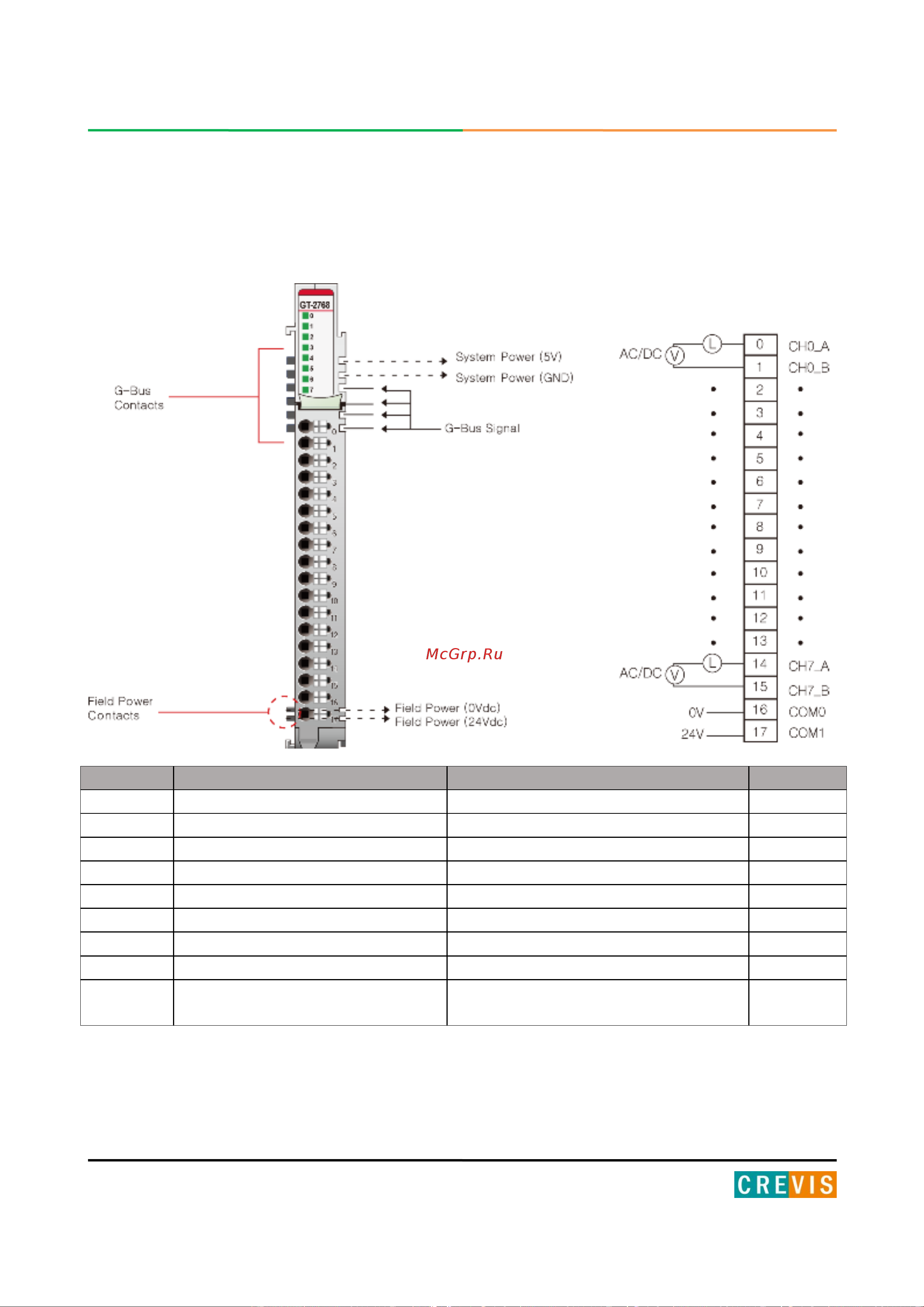

3.18. GT-2768
3.18.1. Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
0
Выходной канал 0 (A)
Выходной канал 0 (B)
1
2
Выходной канал 1 (A)
Выходной канал 1 (B)
3
4
Выходной канал 2 (A)
Выходной канал 2 (B)
5
6
Выходной канал 3 (A)
Выходной канал 3 (B)
7
8
Выходной канал 4 (A)
Выходной канал 4 (B)
9
10
Выходной канал 5 (A)
Выходной канал 5 (B)
11
12
Выходной канал 6 (A)
Выходной канал 6 (B)
13
14
Выходной канал 7 (A)
Выходной канал 7 (B)
15
16
Общий выходной канал
(Полевое питание: 0 В)
Общий выходной канал (Полевое
питание: 24 В)
17
