42 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
3.7. GT-22BA

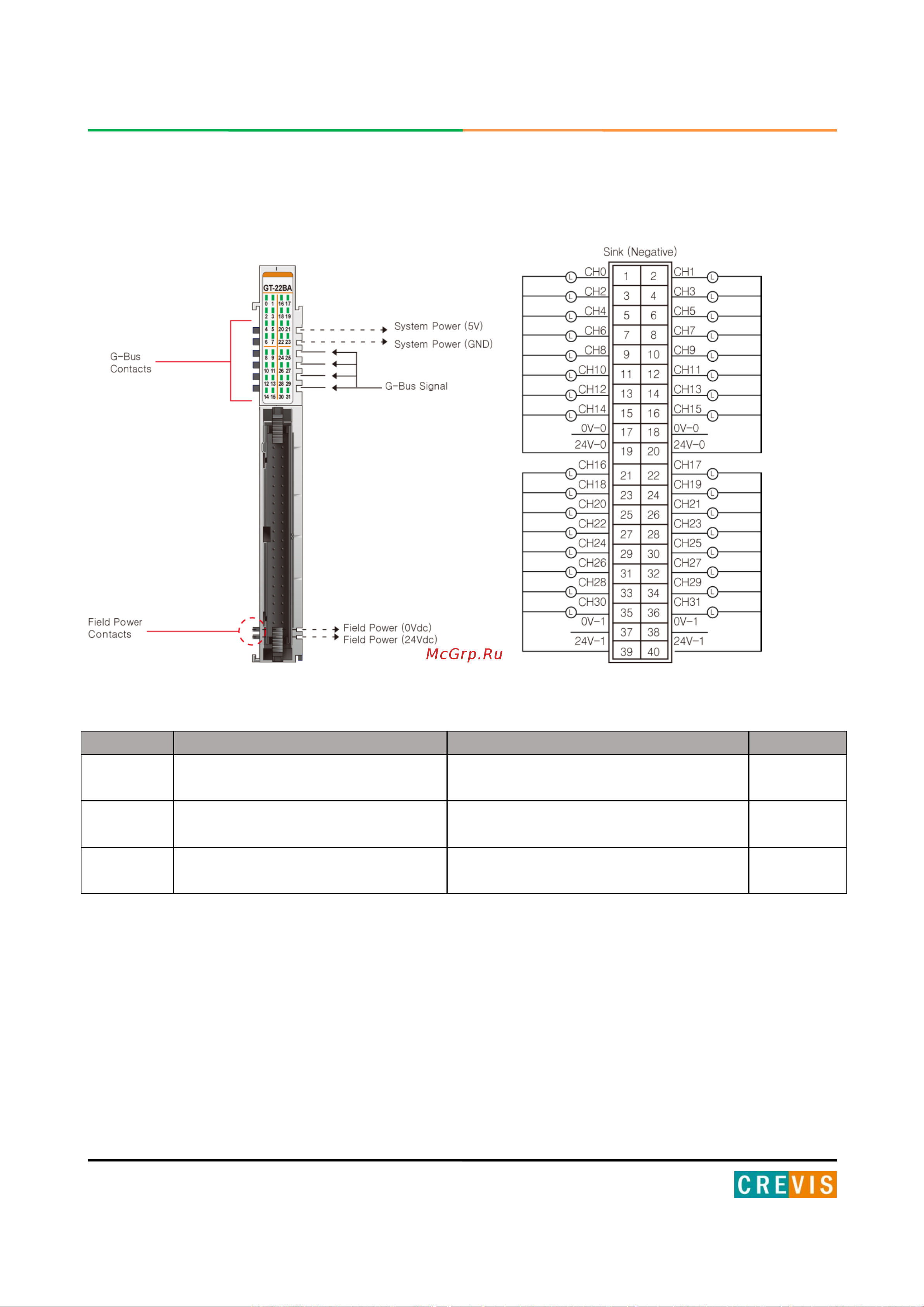

3.7.1. Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
1 - 16
Выходной канал 0 - 15
Общий выходной канал (Полевое
питание: 0 В)
17 - 18
19 - 20
Общий выходной канал
(Полевое питание: 24 В)
Выходной канал 16 - 31
21 - 36
37 - 38
Общий выходной канал
(Полевое питание: 0 В)
Общий выходной канал (Полевое
питание: 24 В)
39 - 40
