111 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

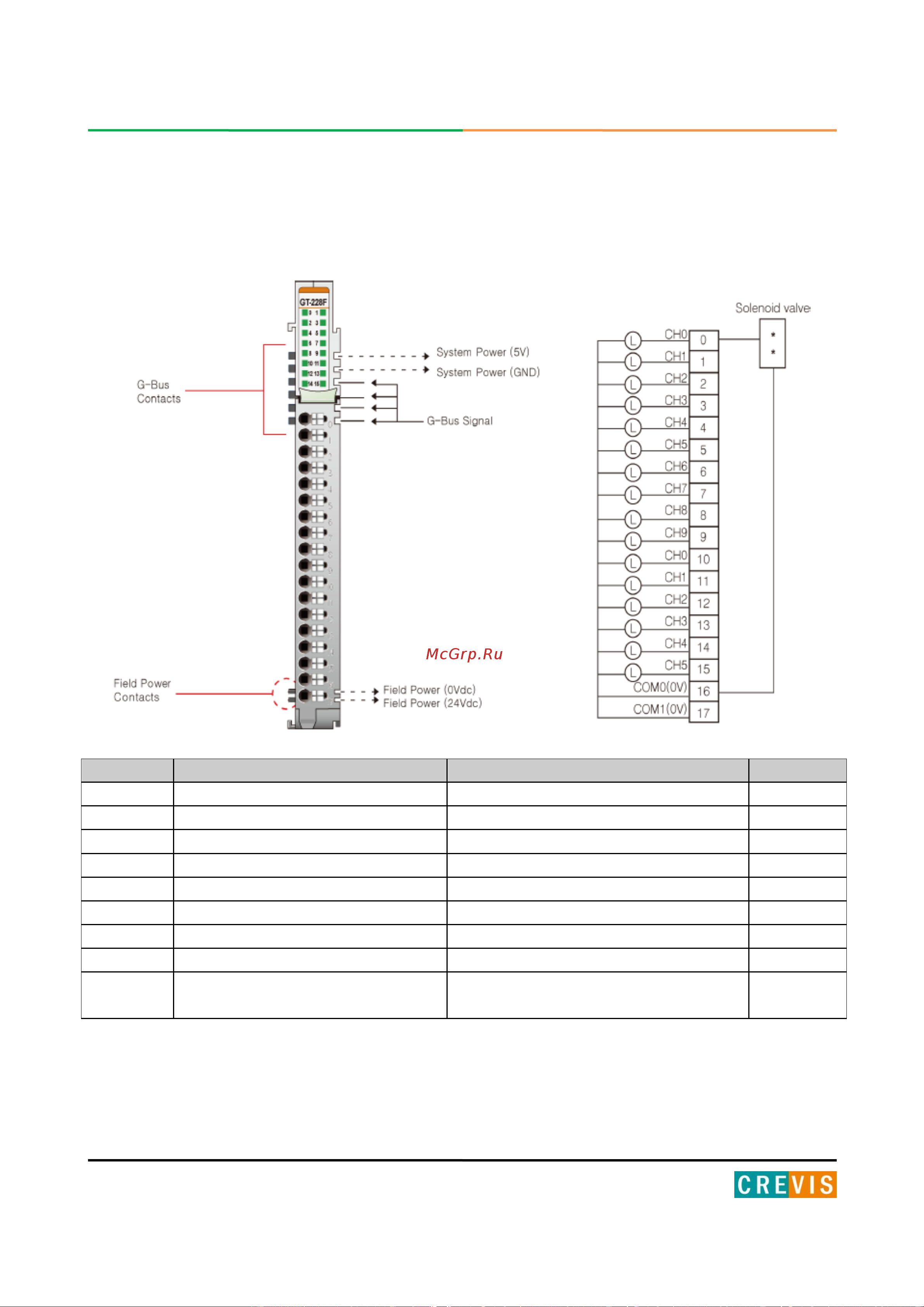

3.20 GT-228F
3.20.1 Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
0
Выходной канал 0
Выходной канал 1
1
2
Выходной канал 2
Выходной канал 3
3
4
Выходной канал 4
Выходной канал 5
5
6
Выходной канал 6
Выходной канал 7
7
8
Выходной канал 8
Выходной канал 9
9
10
Выходной канал 10
Выходной канал 11
11
12
Выходной канал 12
Выходной канал 13
13
14
Выходной канал 14
Выходной канал 15
15
16
Общий выходной канал
(Полевое питание: 0 В)
Общий выходной канал (Полевое
питание: 0 В)
17
