115 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

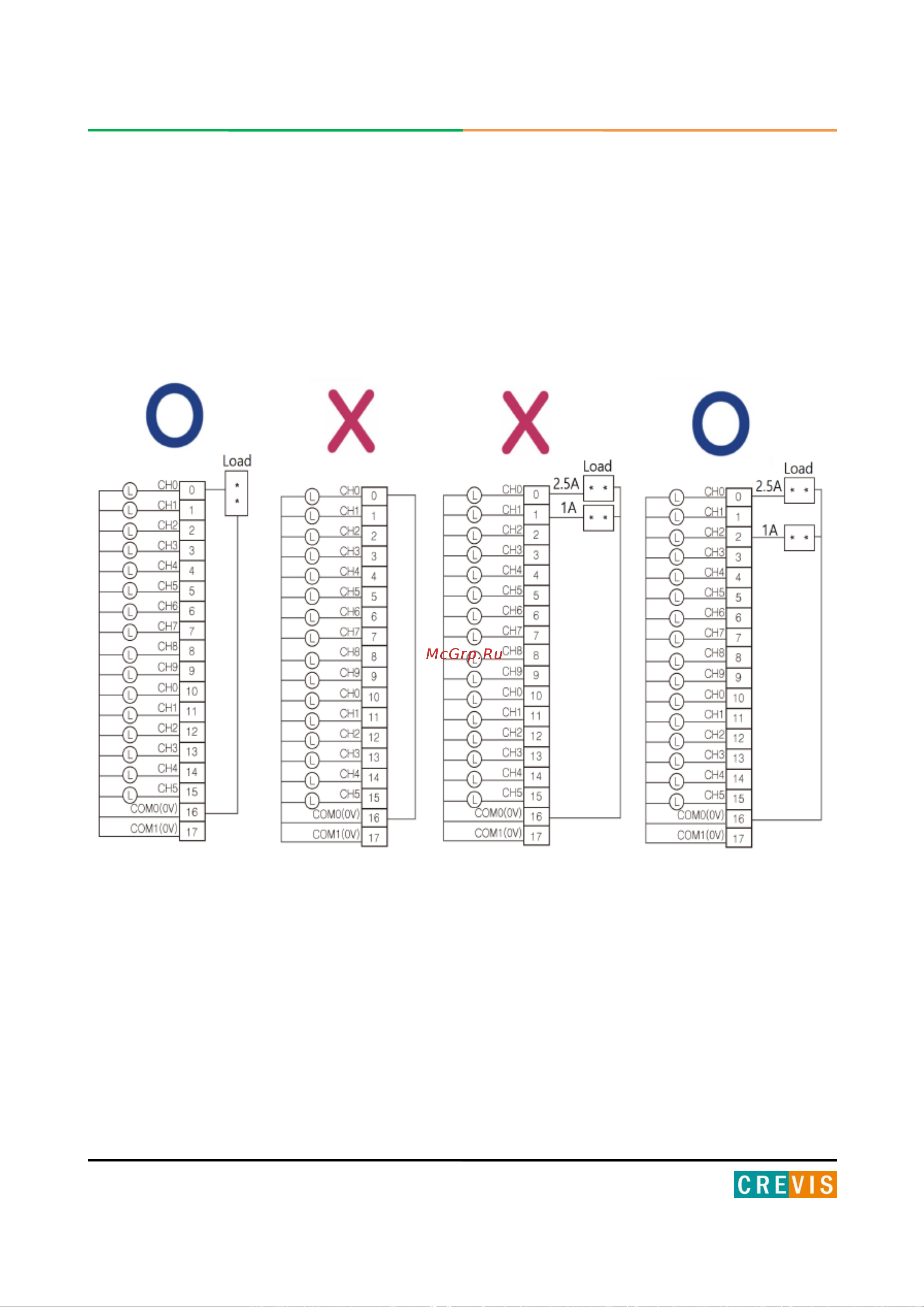

3.20.6 Подключение нагрузки к модулю GT-228F
При подключении нагрузки необходимо соблюдать следующие правила:
1) В таблице технических характеристик указывается максимальная токовая нагрузка. Превышение
допустимого значения может привести к повреждению модуля.
2) Нельзя соединять контакт выходного канала и контакт GND без нагрузки (см. рисунки 1-2 ниже).
Такое соединение может привести к повреждению модуля.
3) Если нагрузка канала больше 1.25 А, следующий канал использовать нельзя (см. рисунки 3-4
ниже).
